Антропометрические характеристики взрослого населения России, см

Амплитуда движений различных частей тела

Часть тела	Характер движения	Угол поворота, °
		среднее значение, М	разброс М±1,65σ
Рука, сжима­ющая цилиндр	Разгибание (движение вверх)		50-110
	Сгибание (движение вниз)		31-88
	Отведение (движение в сторону)		22-59
	Приведение (движение внутрь)		20-54
	Угол между продольной осью пред­плечья и осью цилиндра, зажатого в кулак		90-100
	Отведение из исходного положения		153-215
	Приведение из исходного положения		40-89
Голова	Наклон головы назад		34-85
	Наклон головы вперед		25-70
	Наклон головы вправо		24-60
	Наклон головы влево		26-62
	Поворот головы вправо		53-86
	Поворот головы влево		55-86
Стопа	Разгибание (движение вверх)		14-39
	Сгибание (движение вниз)		27-53
	Отведение (движение в сторону)		22-56
	Приведение (движение внутрь)		20-48

Особую группу статистических характеристик со­ставляют габаритные размеры тела. Они представляют его наибольшие размеры в различных положениях и позах, ориентированные в разных плоскостях. Габарит­ными размерами определяется минимальное простран­ство, необходимое человеку для работы, минимальные размеры между работающими, размеры проходов, прое­мов, люков и лестниц.

Таблица 14.7

Поза	Наименование характеристики	Мужчины	Женщины	Область применения
М	σ	М	σ
Стоя	Длина тела (рост)	167,8	5,8	156,7	5,7	Определение высоты оборудования, высоты рабочего помещения
Длина тела с вытянутой вверх рукой	213,8	8,4	198,1	7,6	Определение зоны досягаемости по вертикали для размещения органов управления
Длина руки, вытянутой вперед	64,2	3,3	59,3	3,1	Определение зон досягаемости по глубине
Длина руки, вытянутой в сторону	62,2	3,3	56,8	3,0	Определение зон досягаемости по фронту
Высота глаз	155,9	5,8	145,8	5,5	Определение высоты рабочей поверхности и размещения индикаторов, зон обзора
Сидя	Длина тела	130,9	4,3	121,1	4,5	Определение высоты оборудования, высоты кабины в машинах
Высота глаз над полом	118,0	4,3	109,5	4,2	Определение высоты рабочей поверхности, размещения приборов и индикаторов
Высота плеча над полом	100,8	4,2	92,9	4,1	Определение высоты рабочей поверхности, зоны управления рычагами
Высота колена	50,6	2,4	46,7	2,4	Определение высоты сидения
Длина вытянутой ноги	104,2	4,8	98,3	4,7	Определение зоны размещения органов ножного управления (педалей)

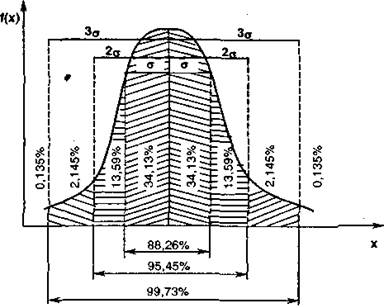

Рас. 54.5. Кривая нормального распределения.

Наиболее часто используемые при организации рабочего места и инженерно-психологической оценки СЧМ антропометрические харак-теристики (размеры туловища) приведены в табл. 14.7 [172]. Как правило, любая антропометрическая характеристика является случайной величиной, подчиненной нормальному за­кону распределения (рис. 14.5). Необходимый диапазон изменчивости учитываемой характеристики задается либо в долях среднеквадратического отклонения s по отношению к математическому ожиданию М, либо с помощью перцентилей. Перцентилем называется со­тая доля измеренной совокупности, которой соответ­ствует определенное значение антропометрической характеристики. Соотношения между интервальными и перцентиальными значениями приведены в табл. 14.8.

Пользуясь данными табл. 14.8, в каждом конкрет­ном случае можно рассчитать, какому проценту людей будет удовлетворять данная конструкция рабочего мес­та. Например, орган управления, расположенный в верхней части рабочего места (при работе стоя) на высоте М =213,8 см (см. табл. 14.7), для 50% операторов будет неудобен при эксплуатации. Если же этот орган управления разместить на высоте 197 см , то его
