7.1.СЕТЕВОЕ ПЛАНИРОВАНИЕ

Сетевое планирование — это одна из форм графического отра­жения содержания работ и продолжительности выполнения пла­нов. Как правило, сетевое планирование используется при состав­лении стратегических планов и долгосрочных комплексов различ­ных видов деятельности предприятия (проектной, плановой,

организационной и др.).

Наряду с линейными графиками и табличными расчетами сете­вые методы планирования широко применяются при разработке перспективных планов и моделей сложных производственных сис­тем и других объектов долгосрочного использования.

Сетевые планы работ предприятия по созданию новой конку­рентоспособной продукции содержат не только общую длитель­ность всего комплекса проектно-производственной и финансово-экономической деятельности, но и продолжительность и последо­вательность отдельных процессов или этапов, а также потребность необходимых экономических ресурсов.

Впервые планы-графики выполнения производственных про­цессов были применены на американских фирмах Г. Гантом. На линейных (ленточных) графиках по горизонтальной оси в выбран­ном масштабе откладывается продолжительность работ по всем' стадиям, этапам производства. Содержание циклов работ (с необ­ходимой степенью их расчленения на отдельные части или элемен­ты) изображается по вертикальной оси. Линейные графики обычно применяются на отечественных предприятиях в процессе кратко­срочного или оперативного планирования производственной деятельности. Основной недостаток таких планов-графиков — невозможность тесной взаимоувязки отдельных работ в единую производственную систему или общий процесс достижения запла­нированных конечных целей предприятия.

В отличие от линейных графиков сетевое планирование служит основой для экономических и математических расчетов, графиче­ских и аналитических вычислений, организационных и управлен­ческих решений, оперативных и стратегических планов. Сетевое планирование обеспечивает не только изображение, но и модели­рование, анализ и оптимизацию проектов выполнения сложных технических заданий, конструкторских разработок и т.д.

Под сетевым планированием принято понимать графическое изображение определенного комплекса выполняемых работ, кото­рое не только отражает их логическую последовательность, суще­ствующую взаимосвязь и планируемую продолжительность, но обеспечивает также последующую оптимизацию разработанного графика с тем, чтобы использовать его для текущего управления ходом работ.

Сетевое планирование основывается на теории графов. Под графом понимается совокупность точек (узлов), соединенных меж­ду собой линиями. Направление линий показывается стрелками. Отрезки, соединяющие вершины, называются ребрами (дугами) графов. Ориентированным называется такой граф, на котором стрелками указаны направления всех его ребер, или дуг. Графы но­сят названия карт, лабиринтов, сетей и диаграмм.

Теория графов оперирует такими понятиями, как пути, конту­ры и др. Путь — это последовательное соединение дуг, т.е. конец каждого предыдущего отрезка совпадает с началом последующего. Контур — это путь, начальная вершина которого совпадает с ко­нечной. Другими словами, сетевой график — это ориентирован­ный граф без контуров, дуги (ребра) которого имеют одну или не­сколько числовых характеристик. На графике ребрами считаются работы, а вершинами — события.

Работой называется любой производственный процесс или иные действия, приводящие к достижению определенных резуль­татов. Работой считается и возможное ожидание начала последую­щих процессов, связанное с перерывами или дополнительными за­тратами времени. Работа-ожидание требует обычно затрат рабочего времени без использования ресурсов, например остыва­ние нагретых заготовок, затвердевание бетона и т.д. Кроме дейст­вительных работ и работ-ожиданий, существуют фиктивные рабо­ты, или зависимости. Фиктивной работой считается логиче­ская связь или зависимость между какими-то конечными процессами или событиями, не требующая затрат времени. На гра­фике фиктивная работа изображается штриховой линией.

Событиями считаются конечные результаты предшествующих работ. Событие фиксирует факт выполнения работы, конкретизи­рует процесс планирования, исключает возможность различного толкования различных процессов и работ. В отличие от работы, как правило, имеющей свою продолжительность во времени,

событие представляет только момент свершения планируемого действия, например: цель выбрана, план составлен, товар произве­ден, продукция оплачена, деньги поступили и т.д. События быва­ют начальными (исходными) или конечными (завершающими), простыми или сложными, а также промежуточными, предшест­вующими или последующими и т.д.

Существует три основных способа изображения событий и ра­бот на сетевых графиках: вершины-работы, вершины-события и смешанные сети.

В сетях типа «вершины-работы» все процессы или действия представлены в виде следующих один за другим прямоугольников, связанных логическими зависимостями.

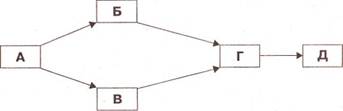

Как видно из сетевого графика (рис. 1), на нем изображена простая модель, или сеть, состоящая из пяти взаимосвязанных ра­бот: А, Б, В, Г и Д. Исходной является работа А, за которой следу­ют промежуточные работы Б, В и Г и далее завершающая рабо­та Д.

Рис. 1

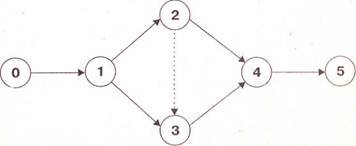

В сетях типа «вершины-события» все работы или действия представлены стрелками, а события — кружками (рис. 2). На этом сетевом графике отражен простой производственный процесс, включающий шесть взаимосвязанных событий: 0, 1, 2, 3, 4 и 5. На­чальным в данном случае является нулевое событие, конечным — пятое, все остальные — промежуточные.

Рис. 2

Сетевые графики служат не только для планирования разнооб­разных работ, но и для их координации между руководителями и исполнителями проектов, а также для рационального использова­ния производственных ресурсов.

Сетевое планирование успешно применяется в различных сфе­рах предпринимательской и производственной деятельности, та­ких, как:

• маркетинговые исследования;

• научно-исследовательские работы;

• проектирование опытно-конструкторских разработок;

• осуществление организационно-технологических проектов;

• освоение опытного и серийного производства продукции;

• строительство и монтаж промышленных объектов;

• ремонт и модернизация технологического оборудования;

• разработка бизнес-планов производства новых товаров;

• реструктуризация действующего производства в условиях рынка;

• подготовка и расстановка различных категорий персонала;

• управление инновационной деятельностью и т.п.

Применение сетевого планирования в современном производ­стве способствует решению стратегических и оперативных задач. Сетевое планирование позволяет:

1) обоснованно выбирать цели развития каждого подразделе­ния предприятия с учетом существующих рыночных требований и планируемых конечных результатов;

2) четко устанавливать детальные задания всем подразделени­ям и службам предприятия на основе их взаимоувязки с единой стратегической целью в планируемом периоде;

3) привлекать к составлению планов-проектов опытных и вы­сококвалифицированных исполнителей предстоящих работ;

4) более эффективно распределять и рационально использо­вать ресурсы предприятия;

5) прогнозировать ход выполнения основных этапов работ, и своевременно корректировать сроки;

6) проводить многовариантный экономический анализ различ­ных технологических методов и последовательности путей выпол­нения работ, а также распределения ресурсов.

7) оперативно получать необходимые плановые данные о фактическом состоянии ходе работ, издержках и результатах производства.

8) увязывать в процессе планирования и управления работами долгосрочную общую стратегию и краткосрочные конкретные це­пи предприятия.

Важнейшие этапы сетевого планирования производственных

систем:

• разбивка комплекса работ на отдельные составляющие и их

закрепление за ответственными исполнителями;

• выявление и описание каждым исполнителем событий и ра­бот, необходимых для достижения поставленной цели;

• построение первичных сетевых графиков и уточнение содер­жания планируемых работ;

• сшивание частных сетей и построение сводного сетевого гра­фика выполнения комплекса работ;

• обоснование или уточнение времени выполнения каждой ра­боты в сетевом графике.

Разбивку (расчленение) комплекса планируемых работ осуще­ствляет руководитель проекта. В ходе сетевого планирования применяются два способа распределения выполняемых работ: раз­деление функций между исполнителями (горизонтальное распре­деление); построение схемы уровней руководства проектом (верти­кальное распределение). В первом случае простая система или объект подразделяются на отдельные процессы, части или элемен­ты, для чего может быть построен укрупненный сетевой график. Затем каждый процесс делится на операции, приемы и другие рас­четные действия. На каждую составляющую комплекса работ соз­дается свой сетевой график. Во втором случае сложный проек­тируемый объект делится на отдельные части путем построения известной иерархической структуры соответствующих уровней управления проектом.

Составление сетевых графиков на каждом уровне проводится их руководителями или ответственными исполнителями. Каждый из ни в процессе сетевого планирования:

o составляет первичный сетевой график на заданный объем ра­бот;

o оценивает ход выполнения закрепленных за ним работ и пред­ставляет необходимую информацию своему руководству;

o участвует совместно с работниками производственных подраз­делений или функциональных органов в подготовке плановых и управленческих решений;

o обеспечивает выполнение принимаемых решений.

Первичные сетевые графики, построенные на уровне ответст­венных исполнителей, должны быть детализированы таким образом, чтобы в них можно было отразить как всю совокупность вы­полняемых работ, так и все существующие взаимосвязи между от­дельными работами и событиями. Вначале необходимо выявить, какими событиями будет характеризоваться комплекс работ, пору­ченный ответственному исполнителю. Каждое событие должно ус­танавливать завершенность предшествующих действий, например: выбрана цель проекта, обоснованы способы проектирования, рас­считаны показатели конкурентоспособности и т.п. Все события и работы, входящие в заданный комплекс, рекомендуется перечис­лять в порядке их выполнения.

Сшивание сетевого графика осуществляет ответственный ис­полнитель на основе установленного перечня работ.

Завершающий этап сетевого планирования — определение про­должительности выполнения отдельных работ или совокупных процессов. В детерминированных моделях длительность работ счи­тается неизменной. В реальных условиях время выполнения разно­образных работ зависит от большого числа факторов (как внутрен­них, так и внешних) и поэтому считается случайной величиной. Для установления длительности любых работ необходимо в первую очередь пользоваться соответствующими нормативами или норма­ми трудовых затрат. При отсутствии исходных нормативных дан­ных продолжительность всех процессов и работ может быть уста­новлена различными методами, в том числе и с применением экс­пертных оценок.

Длительность планируемого процесса должны оценивать наи­более опытные специалисты-эксперты, руководители или ответст­венные исполнители работ. При выборе оценки необходимо мак­симально использовать имеющиеся на производстве справочно-нормативные материалы.

Полученную оценку следует рассматривать как временной ори­ентир или возможный вариант продолжительности работ. При из­менении проектных условий установленные оценки необходимо корректировать в ходе выполнения сетевых графиков.

В процессе сетевого планирования экспертные оценки длитель­ности предстоящих работ обычно устанавливаются ответственны­ми исполнителями. По каждой работе, как правило, дается не­сколько оценок времени: минимальная T_min, максимальная Т_тях и наиболее вероятная Т_ив. Если определять продолжительность работ только по одной оценке времени, то она может оказаться далекой от реальности, что приведет к нарушению всего хода работ по се­тевому графику. Оценка продолжительности работ выражается Ц человеко-часах, человеко-днях или других единицах времени.

Минимальное время — это наименьшее из возможных рабочее вре­мя выполнения проектируемых процессов. Вероятность осуществле­ния работы за такое время невелика. Максимальное время — это наи­большее время выполнения работы с учетом риска и крайне неудач­ного стечения обстоятельств. Наиболее вероятное время — это возможное или близкое к реальным условиям время выполнения ра­боты.

Полученная наиболее вероятная оценка времени не может быть принята в качестве нормативного показателя ожидаемого времени выполнения работ, так как в большинстве случаев эта оценка субъ­ективна и во многом зависит от опыта ответственного исполнителя работ. Поэтому, для того чтобы определить ожидаемое время вы­полнения каждой работы, экспертные оценки подвергают стати­стической обработке

В практике сетевого планирования наиболее распространен ме­тод критического пути (сеть типа «вершина-событие»), в котором узлы представляют собой начало или окончание завершающего со­бытия процесса работы и изображаются кружками, а сами рабо­ты — стрелками.

Практическое структурирование проекта начинается с состав­ления перечня работ, в котором все виды работ приводятся с соот­ветствующими условными обозначениями. Определить и тем са­мым разграничить работы по видам достаточно сложно. Важно соблюдать соответствующую проблеме степень детализации. Пере­чень работ содержит характеристики необходимых для их выпол­нения материалов и мощностей по видам (персонала, машин, ин­струмента), срокам и объемам.

В заключение последовательно устанавливают причинно-след­ственные связи между работами. Это делают, либо задавая пара­метры одних работ, непосредственно предшествующих другим ра­ботам, либо указывая непосредственно следующие работы. После этого составляют соответствующий сетевой план.
