Плавка стали в индукционных печах

Индукционные электрические печи используются для выплавки высококачественных сталей и сплавов со специальными свойствами.

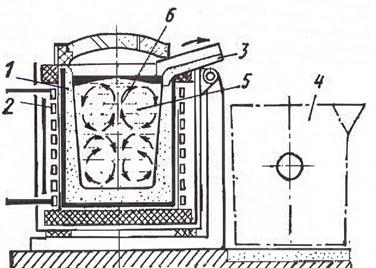

Рис. 2.5. Схема индукционной печи:

1 – тигель; 2 – водоохлаждаемый индуктор; 3 – сливной носок;

4 - сталеразливочный ковш; 5 – жидкий расплав; 6 – вихревые токи.

Индукционная печь состоит из огнеупорного тигля, охваченного водо-охлаждаемым индуктором, огнеупорного пода, съемного свода, сливного носка и механизма поворота. Питание индуктора ведется от высокочастотного генератора от 50 до 1000 кГц. Емкость тигля от 60 кг до 25 тонн.

При плавке в индукционных печах вредные примеси (S,Р) из металла не удаляются, поэтому используют шихту с минимальным их содержанием. Шихтовые материалы загружают сверху. При пропускании тока через индуктор в металле, находящемся в тигле, индуктируются мощные вихревые токи, что и обеспечивает нагрев и плавление металла. Под действием электромагнитного поля индуктора при плавке происходит интенсивная циркуляция жидкого металла, что способствует ускорению химических реакций, получению однородного по химсоставу металла, быстрому всплыванию неметаллических включений. В конце плавки производят раскисление.

Преимущества: отсутствие электрической дуги, что способствует малому угару С и других элементов.

Малые габариты печи, что позволяет проводить плавку в любой атмосфере или в вакууме.

Недостатки: малая стойкость футеровки, прогрев шлака идет за счет теплоты металла.
