4.17

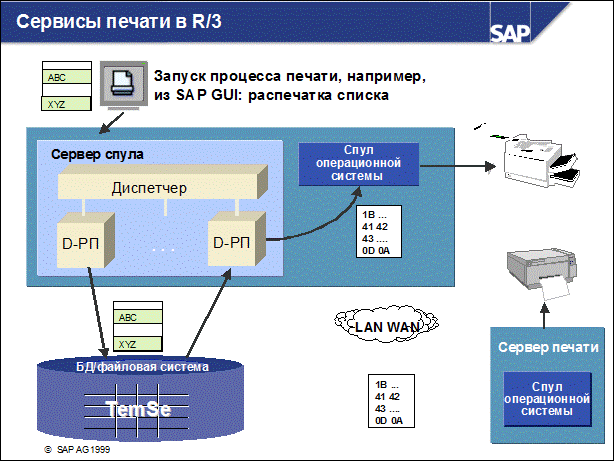

n Под спулингом (spooling) подразумевается буферизованная передача данных на такие устройства вывода, как принтеры, факсимильные аппараты и др. В распределенных системах для такого вывода необходимо администрирование сети.

n Механизм спула системы R/3 обеспечивает запросы на печать к принтерам и внешним спулерам как в локальной сети, так и по сети WAN. Этот механизм взаимодействует с локальными системами спула, размещенными на каждом сервере.

n Запросы в спул генерируются в диалоговом режиме или во время фоновой обработки, а затем вместе с параметрами принтера и форматом печати помещаются в базу данных спула. Сами же данные хранятся в базе данных TemSe (TEMporary SEquential object - временный промежуточный объект).

n Когда данные необходимо вывести печать, для запроса в спул создается запрос на печать. Этот запрос на печать обрабатывается рабочим процессом спула (S-РП).

n После того, как рабочий процесс спула отформатировал данные для вывода на печать, он возвращает запрос на печать спулеру операционной системы.

n Спул операционной системы управляет очередью ожидания и обеспечивает передачу необходимых данных на соответствующее устройство вывода.

4.18

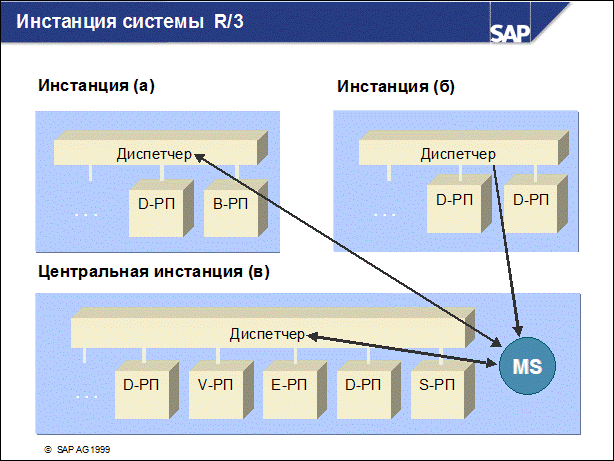

n Инстанция это административная единица, объединяющая компоненты системы Базис R/3 предоставляют один или несколько сервисов. Сервисы, предоставляемые инстанцией, запускаются и останавливаются одновременно. Для установки параметров всех компонентов инстанции используйте общий профиль инстанции.

n Центральная система R/3 состоит из одной инстанции, которая предоставляет все необходимые сервисы системы R/3.

n Каждая инстанция имеет свои собственные буферные области.

n На примере показана установка дополнительного диалогового сервера (а) и сервера фоновой обработки (б). Эти инстанции, предоставляющие определенные сервисы, обычно выполняются на отдельных серверах, но при необходимости могут выполняться на одном и том же сервере.

n Сервер сообщений предоставляет серверам приложений центральный сервис сообщений для внутренней связи (например, запуск обновления, запрос и удаление блокировки, запуск запросов на фоновую обработку).

n Диспетчеры отдельных серверов приложений взаимодействуют через сервер сообщений, который инсталлирован в каждой системе R/3 (это задается в файлах профилей системы R/3).

n С помощью сервера сообщений серверы презентации могут также регистрироваться на сервере приложения. Это означает, что можно использовать БД производительности сервера сообщений для автоматического выравнивания нагрузки (динамического распределения пользователей).

4.19

4.20Раздел: Ядро системы (упражнения)

	Раздел: Ядро системы Тема: Архитектура базисной SAP-системы
	После выполнения данных упражнений слушатели смогут: · проанализировать архитектуру базисной SAP-системы с использованием различных транзакций; · использовать функции системы в диалоговом и фоновом режимах.
	Сценарий для данного раздела отсутствует

1-1 Обзор системы.

Ответьте на следующие вопросы, используя транзакции SM50, SM51, SM04 и RZ02:

1-1-1 Какой задействован сервер приложений?

1-1-2 Какие виды рабочих процессов существуют в системе?

1-1-3 Сколько диалоговых рабочих процессов используется в системе?

1-1-4 Сколько пользователей на данный момент зарегистрировано в системе?

1-1-5 Сколько на данный момент открыто сеансов?

1-1-6 Где можно определить, какой задействован сервер приложений или сервер сообщений?

1-2 Работа в диалоговом режиме: выполнение задания.

1-2-1 Запустите отчет RSPFPAR в диалоговом режиме.

Рекомендация: выберите Система ® Услуги ® Система отчетов (транзакция SA38). Введите программу RSPFPAR, этот отчет покажет профильные параметры, используемые в системе. Выберите Выполнить (F8). На появившемся экране выберите параметры, указав rdisp* и снова повторите команду Выполнить. Какую информацию предоставляет параметр rdisp/mhost?

1-2-2 Дополнительное упражнение: создайте вариант отчета RSPFPAR. Для этого выберите Перейти к ® Вариант (F7). На появившемся экране введите название варианта и выберите Создать. Ограничьте ракурс для отображения только параметров rdisp* (как в п. 1-2-1). Выберите Атрибуты и введите краткое описание варианта. Чтобы сохранить в системе вариант выберите Сохранить.

1-2-3 Выполните отчет, используя созданный в п. 1-2-2 вариант или вариант, который предоставит инструктор. Что изменилось?

1-3 Работа в диалоговом режиме: планирование заданий.

1-3-1 В диалоговом режиме выполните отчет RSPFPAR, используя созданный в п. 1-2-2 вариант или вариант, который предоставит инструктор.

Рекомендация: выберите Фоновый режим. На появившемся экране введите вариант отчета RSPFPAR и выберите Выполнить немедленно. Что произошло?

1-3-2 Ознакомьтесь с подробными данными по фоновому заданию. Рекомендация: выберите Система ® Услуги ® Задания ® Обзор заданий (транзакция SA38). На появившемся экране выберите Выполнить (F8). Выберите задание и просмотрите список спула, созданный при выполнении отчета.

1-3-3 Дополнительное упражнение: повторите последовательность шагов, описанную в п. 1-3-1, но на этот раз запланируйте выполнение задания. Выберите время начала через пять минут от текущего времени. Как выглядит экран обзора заданий?

4.21Раздел: Ядро системы (ответы)

Раздел: Ядро системы Тема: Архитектура базисной SAP-системы

1-1 Обзор системы.

1-1-1 Вызовите транзакцию и определите имя инстанции (столбец Сервер).

1-1-2 При выполнении транзакции SM51 просмотрите список видов рабочих процессов (столбец Виды). Чтобы ответить на этот вопрос можно также использовать транзакцию SM50. Транзакция SM50 предоставляет подробную информацию по рабочему процессу.

1-1-3 Чтобы определить количество диалоговых рабочих процессов, используйте транзакцию SM50 (подсчитайте количество отображенных рабочих процессов).

1-1-4 Для вызова экрана обзора пользователей используйте транзакцию SM04.

1-1-5 Чтобы определить количество используемых сеансов, выполните транзакцию SM04 (столбец Сеансы).

1-2 Обработка в диалоговом режиме: выполнение заданий.

1-2-1 Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. Параметр rdisp/mshost указывает на то, какой задействован сервер (сервер приложений).Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. При диалоговой обработке с использованием варианта экран выбора уже содержит данные варианта.

1-3 Фоновая обработка: планирование заданий.

1-3-1 Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. В строке статусов появится сообщение, указывающее на то, что отчет RSPFPAR был запущен в качестве фонового задания.

1-3-2 Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. В списке спула можно просмотреть обзор профильных параметров rdisp*.

1-3-3 Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. Если в течении этих пяти минут выполнить транзакцию SM37 (обзор заданий), можно просмотреть свое задание, которому присвоен статус “Деблокировано”.

5

5.2

5.3

n Система R/3 содержит различные типы данных.

n Доступ к некоторым данным можно получить только из определенного манданта, например, к прикладным данным (документы, основные записи материалов и т.д.) и большинству данных предварительной пользовательской настройки. Пользовательская настройка используется для определения организационной структуры пользователя, например, для определения каналов сбыта, балансовых единиц и установки для SAР-транзакций параметров, специфичных для клиента.

n Данные, специфичные для клиента, тесно взаимосвязаны. При вводе прикладные данные проверяются на соответствие предварительным пользовательским настройкам, определенным для манданта. При обнаружении каких-либо несоответствий ввод данных прекращается. В следствие этого прикладные данные актуальны только для своей собственной среды настройки.

n В дополнении к предварительным пользовательским настройкам в системе R/3 существуют и другие настройки, которые устанавливаются один раз и являются действительными для всех мандантов. Такими предварительными пользовательским настройками, независящими от манданта, являются, например, настройки принтера.

n Репозитарий также является независящим от манданта объектом. Он содержит все объекты АВАР-словаря (таблицы, элементы данных и домены), а также ABAP-программы, меню, экраны и т.п.

n В связи с тем, что эти объекты не зависят от манданта, АВАР-отчет, созданный в одном из мандантов, сразу становится доступным для выполнения в другом манданте.

5.4

n В дополнение к различным типам данных в системе R/3 существуют также разные виды изменений и адаптаций.

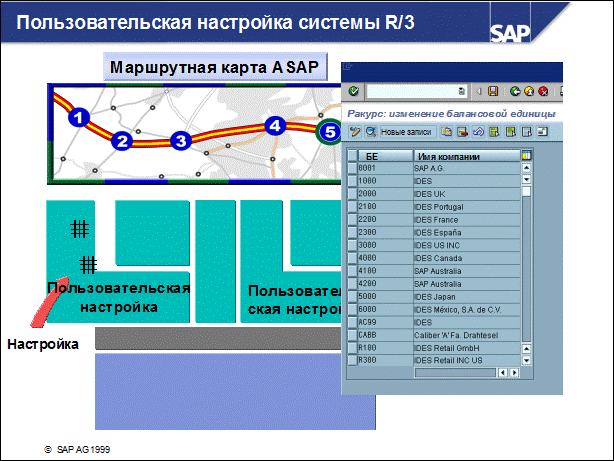

n Так как система R/3 представляет собой стандартное программное обеспечение, ее необходимо адаптировать к индивидуальным требованиям каждой компании, в которой используется эта система. Такая процедура адаптации называется пользовательской настройкой, которая включает в себя как зависимые, так и независимые от манданта данные, представленные на слайде. После смены версии может также понадобиться выполнить небольшой объем работ, связанный с пользовательской настройкой.

n Разработка и тестирование данных пользовательской настройки осуществляется в манданте, отличном от того, который будет использован в продуктивной эксплуатации. Это означает, что при внедрении R/3 потребуется использовать несколько мандантов. Данные пользовательской настройки обрабатываются и тестируются в одном манданте. При больших инсталляциях может оказаться целесообразным объединение и тестирование подпроектов настройки в дополнительном манданте. Продуктивная эксплуатация осуществляется с использованием своего собственного манданта.

5.5

n В отличие от пользовательской настройки репозитарий не нуждается в каких-либо изменениях или расширениях при внедрении системы R/3.

Ÿ Клиенты могут добавлять в репозитарий свои собственные разработки.

Ÿ Модификации клиента или расширения (объекты клиента, включенные в стандартную поставку SAP-системы) вносят изменения в репозитарий. В стандартной поставке системы SAP предоставляет интерфейсы для этих расширений.

Ÿ Модификации изменяют такие объекты SAP, как отчеты и определители таблиц. Репозитарий поставляемый SAP не только расширен, но и изменен. Именно поэтому модификации должны быть откорректированы в соответствии с новым репозитарием, инсталлированным в ходе последней смены версии R/3. Процедура корректировки может занять некоторое время.

n Распределяется ли этот мандант и любые другие манданты в системе R/3 прежде всего зависит от того, необходимо ли выполнять какие-либо изменения в репозитарии.

n Если это должно иметь место, продуктивная среда и среда разработок должны бать разделены между собой в системе R/3. В противном случае ABAP-программы, созданные в манданте разработок, которые еще не были протестированы, будет автоматически доступны в продуктивном манданте. Это может стать большой проблемой в отношении безопасности и производительности системы.

n Если в репозитарий необходимо внести изменения, мы рекомендуем использовать две (а лучше даже три) системы R/3. Третья система R/3 может использоваться для тестирования и обеспечения качества.

5.6

n Для обеспечения согласованности и непротиворечивости системы рекомендуется установить системную среду, состоящую из трех систем. Эти три системы включают в себя "продуктивные" манданты (для разработки, настройки и производственной эксплуатацииа) и любые другие необходимые манданты (для обучения, тестовый мандант и др.).

n Трехсистемная среда поддерживает следующую рекомендуемую процедуру:

Ÿ разработка программ, специфичных для клиента, а также выполнение необходимых пользовательских настроек осуществляется в системе разработок;

Ÿ все предварительные пользовательские настройки, а также изменения репозитария (разработки, корректуры или модификации) переносятся в систему обеспечения качеством;

Ÿ все объекты и настройки, импортированные в тестовую систему, могут быть затем перенесены в одну или несколько продуктивных систем.

n Трехсистемная среда позволяет также тестировать смены версии и помогает минимизировать время простоя во время смены версии продуктивной системы.

n Системы внутри системной среды должны иметь уникальные трехзначные имена.

5.7

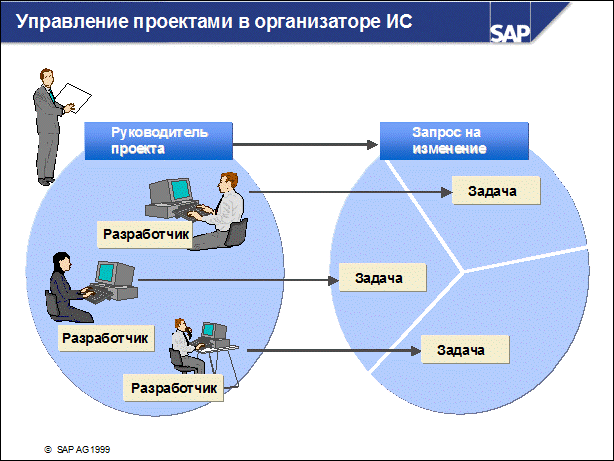

n С началом нового проекта разработок, руководитель проекта создает запрос на изменение и назначает членов проектной группы для выполнения этого проекта. Организатор инструментальных средств присваивает запросу на изменение номер проекта с использованием соглашения по присвоению имен <имя системы> K9<номер запроса> (например, C11K900001).

n Затем Организатор ИС создает задачу для каждого члена группы. Каждый раз, когда запросу на изменение участником группы присваивается объект репозитария, этот объект входит в задачу данного участника проектной группы. Таким образом, по завершении проекта задача содержит все объекты, над которыми работал участник группы.

n При завершении своей части проекта разработок каждый участник проектной группы деблокирует свою задачу. После чего объекты задачи передаются в запрос на изменение. После деблокирования всеми участниками группы своих задач руководитель проекта может деблокировать запрос на изменение. Запрос на изменение объединяет все объекты репозитария, которые были созданы или изменены в ходе проекта разработок.

5.8

n Объекты репозитария создаются и редактируются посредством ABAP-инструментальных средств.

n При редактировании объектов репозитария можно непосредственно вызвать ABAP-инструментальные средства, а затем выбрать соответствующий объект репозитария, либо при просмотре объектов репозитария напрямую перейти к инструментальным средствам.

n Браузер репозитария предоставляет доступ к объектам репозитария.

n ABAP-инструментальные средства содержат все инструменты для поддержки полного цикла разработки ПО.

n С помощью ABAP-инструментальных средств разработчики могут без каких-либо проблем создавать приложения клиент/сервер при этом нет необходимости рассматривать вопросы связи и дистрибуции.

5.9

n Центральным компонентом ABAP-инструментальных средств является ABAP-словарь. Он содержит как организационно-экономические, так и технические определения и описания SAP-данных. ABAP и интерпретаторы экранов непрерывно осуществляют доступ к хранилищу данных словаря.

n Кроме прочих объектов, АВАР-словарь содержит таблицы, ракурсы, объекты блокирования, справки F1 и F4.

n Каждая система базы данных также имеет свой собственный словарь. Однако в отношении последующего материала, ссылка будет выполняться исключительно на словарь данных R/3.

5.10

n Уровень сложности, с которым может справиться один человек или группа людей, ограничен. Вот почему соответствующие хозяйственные процессы абстрагированы от реального окружения. Вся малозначащая информация во внимание не принимается.

n Модели позволяют свести уровень сложности системы до уровня составляющих ее наиболее важных компонентов. При составлении модели сам пользователь определяет, что является "важным" и "релевантным". Моделирование позволяет создавать новые, более сложные системы и решать более сложные и актуальные проблемы.

n Предметом моделирования является та часть реального окружения, которая имеет отношение к хозяйственной деятельности.

n Модели SAP-приложений документируют бизнес-процессы и их взаимосвязь в приложениях R/3. Они позволяют организовать пользователю в своем прикладном программном обеспечении наиболее высокую степень прозрачности и полноты. Стрктуры бизнесс-объектов и их процессов подробно описаны и схематизированы в соответствии с тем, как они используются на соответствующих предприятиях. Модели отражают ясную структуру и предоставляют информацию о том, кто на соответствующем предприятии, что, когда, как и с каким объектом выполняет.

5.11

n Модель бизнес-процессов описывает динамические аспекты системы бизнес-информации и временные зависимости функций. Механизм запуска для функции называется событием. Событие определяет логику выполнения управляемой событиями цепочки процесса (УСЦП). Кроме описания хронологической последовательности выполнения функций, можно также описать функции ввода и вывода, а также организационные единицы, используемые для выполнения функций.

n Модели данных создаются для формального отображения в общем функциональном контексте тех данных, которые используются в бизнес-процессах. Модель SAP-данных представляет относящиеся к компании информационные объекты и их взаимосвязи друг с другом с точки зрения хозяйственной деятельности, используя для этого структурированную модель отношений между сущностями (СМОС). Тип сущности отображает объекты реального окружения, относящиеся к хозяйственной деятельности, и соответствующий объект в системе R/3.

n SAP-СМОС предоставляет правила и принципы, необходимые для четкого описания соответствующих объектов хозяйственной деятельности, их семантику и спецификации SAP в виде модели (SAP МДП - модель данных предприятия).

n С помощью ABAP-инструментальных средств модели данных можно просмотреть в виде текста или графики. Можно динамически изменять отдельное представление модели данных Пользователи могут создавать свои собственные подробные ракурсы моделей данных.

5.12

n ABAP-словарь предназначен для создания и управления определениями данных. Он позволяет описать все данные, используемые в системе, взаимоотношения между ними, а также обеспечивает централизованное и упорядоченное хранение этих данных. Механизм активации гарантирует, что любые изменения выполненные в ABAP-словаре, будут немедленно задействованы во всех релевантных системных компонентах.

n ABAP-словарь является интегрированным и активным словарем, т.е. он полностью интегрирован в среду разработок SAP. Любое определение в словаре создается только один раз и затем автоматически становится доступным в любом месте системы. Любая информация, созданная или измененная в активном ABAP-словаре, доступна автоматически, что обеспечивает актуализацию динамических объектов, непротиворечивость и защиту данных.

n Интеграция ABAP-словаря с процессом выполнения программы основывается на интерпретирующей среде выполнения R/3. ABAP-процессор не использует исходные ABAP-программы. Он интерпретирует динамические объекты, созданные из текстов программ, перед тем, как программа выполняется впервые. Если процедура сравнения метки времени определила разницу между программой и ABAP-словарем, осуществляется автоматическая регенерация динамического объекта перед его выполнением.

n Вся информация, критичная для производительности системы, хранится в динамических объектах (программах, масках и т.п.). Система гарантирует, что в момент выполнения эта информация всегда будет актуальной.

5.13

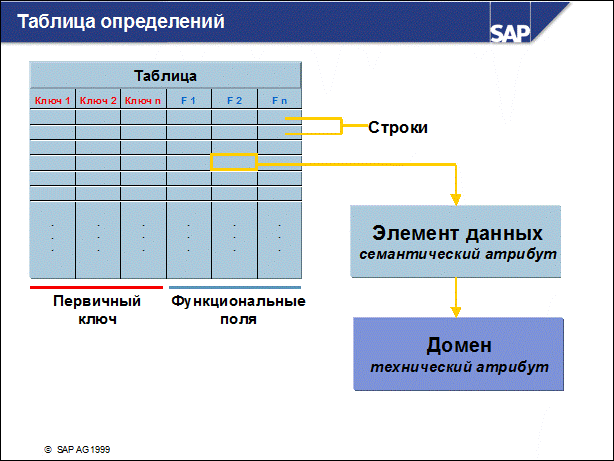

n Таблица представляет собой двумерную матрицу. Она имеет имя и атрибуты, такие как тип таблицы. Каждая таблица-образец имеет первичный ключ, состоящий из комбинации столбцов, которые однозначно идентифицируют запись таблицы. Это означает, что в таблице не может находится две записи с одинаковым первичным ключем.

n Поле имеет имя и атрибуты. Например, оно может быть полем первичного ключа. Поле зависит от таблицы и поэтому не является самостоятельным объектоми и его ведение осуществляется только внутри таблицы. Поле таблицы определяется доменами и элементами данных.

n Домен используется для определения технических атрибутов поля таблицы и содержит технические свойства поля таблицы, такие, как длина поля, тип поля, атрибуты вывода и все ограничения на основании значений по умолчанию.

n Элемент данных представляет собой семантическое определение поля таблицы и может содержать краткое описание поля, например, при нажатии функциональной клавиши F1. Начиная с версии 4.6 технические атрибуты поля могут быть определены в элементе данных и нет неободимости использовать домен.

n Ведение таблиц, элементов данных и доменов осуществляется централизованно в ABAP-словаре. При активации поля оно сохраняется в базе данных под тем же самым именем.

5.14

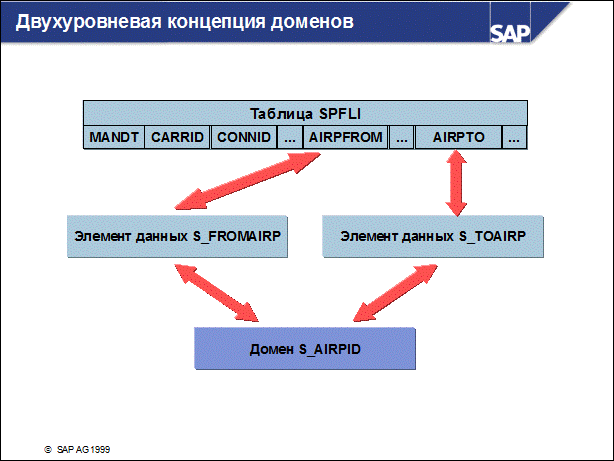

n Двухуровневая концепция доменов позволяет определять и вести технические атрибуты полей на уровне домена. Домен может описывать технические атрибуты любого количества полей, вследствие чего при изменении технических атрибутов полей необходимо выполнить изменения только в домене, а не в отдельных полях. Такой механизм гарантирует также то, что если домены идентичны, значения полей можно сравнивать без каких-либо преобразований.

n Элемент данных описывает семантические атрибуты поля в контексте таблицы. Эти атрибуты относятся только к релевантному полю и не являются глобальными (как в случае технических атрибутов).

n Пример, приведенный на рисунке, приводит таблицу SPFLI из АВАР-модели бронирования авиарейсов. В этой таблице хранятся данные авиарейсов, например, рейса XY авиакомпании Lufthansa из Франкфурта в Нью-Йорк. Таблица содержит поля аэропортов вылета (AIRPFROM) и прибытия (AIRPTO). С организационно-экономической точки зрения аэропорт вылета и аэропорт прибытия являются двумя отдельными записями, вследствие чего, определены два элемента данных S_FROMAIRP and S_TOAIRP. Так как в обоих столбах содержатся названия аэропортов, оба элемента данных относятся к одному и тому же домену S_AIRPID.

5.15

n Отношения между таблицами можно определить в ABAP-словаре. Эти отношения называются внешними ключами и должны быть явно определены на уровне поля.

n Внешние ключи используются в основном для обеспечения непротиворечивости данных. Для обеспечения непротиворечивости данных новые данные, введенные в таблицу, проверяются на предмет наличия данных. В таблице внешнего ключа создаются новые данные. Для обеспечения непротиворечивости данных, созданные данные проверяются в проверочных таблицах.

n Имеется несколько обязательных технических условий, которые нужно обеспечить перед тем, как могут быть созданы отношения по внешнему ключу. Этот вопрос подробно рассматривается в курсе BC430 "АВАР-словарь".

n Пример: в диалоговой транзакции для авиалинии "АВ" создается новый рейс. Рейсы хранятся в таблице SPFLI, в которой содержатся отношения по внешнему ключу для других таблиц модели авиарейсов. Отношение по внешнему ключу используется системой для проверки того, содержится ли указанная авиалиния в центральной таблице авиалиний SCARR. Для данного примера авиалинии "АВ" еще не существует. Это означает, что для этой авиалинии не могут быть определены никакие авиарейсы. Поэтому на экране ввода эта запись игнорируется.

5.16

n Несмотря на тесную логическую связь между моделью данных SAP и ABAP-словарем, может понадобиться распределение типов сущностей по нескольким таблицам ABAP-словаря или объединение нескольких типов сущностей в одной таблице. Для этого в ABAP-словаре определены ракурсы. Эти ракурсы организуют связь между типами сущностей в модели данных и в таблицах АВАР-словаря.

n Ракурс является логическим отображением одной или нескольких таблиц. Данные для ракурсов не хранятся физически, они извлекаются из одной или нескольких таблиц, при осуществлении доступа к ракурсу. Если в таблице содержится слишком большое количество полей, но необходимо обращаться только к нескольким полям, можно определить ракурс в котором будут отображаться только те поля таблицы, в которых заинтересован пользователь. Ракурсы позволяют организовать быстрый доступ к определенным данным.

n Ракурсы определяются в ABAP-словаре. Можно использовать следующие операторы сравнения: оператор соединения (JOIN), оператор проекции (PROJECTION) и оператор ограничения (SELECTION). Оператор JOIN определяет связь между базисными таблицами, используемыми в ракурсе. Оператор PROJECTION определяет, какие столбцы базисных таблиц необходимо отобразить в ракурсе. Оператор SELECTION определяет, какие записи таблиц необходимо отобразить в ракурсе.

n ABAP-словарь содержит несколько видов ракурсов, отличающихся по своим задачам и объему выводимых данных. Начиная с вервии 4.0, можно также буферизировать данные ракурсов на уровне SAP-приложения.

5.17

n Cправка по допустимым значениям ввода (F4) является стандартной функцией в системе R/3. Она дает возможность пользователю просмотреть список допустимых значений для поля экрана. Значение можно скопировать непосредственно в поле ввода, выбрав его из списка.

n Справа от поля, которое имеют справку по вводу, отображается поле со списком. Это поле со списком появляется при установке курсора в соответствующем поле экрана. Справку можно вызвать выполнив щелчок на этом поле, либо при помощи функциональной клавиши F4.

n Если количество допустимых значений определенного поля очень велико, пользователь может сократить количество предоставляемых значений посредством задания дополнительных ограничений. Справка по допустимым значениям ввода предоставляет на экране дополнительную информацию для полей, где введены значения, которые не предлагаются в списке допустимых значений.

n Справку по допустимым значениям ввода можно программировать в ABAP или определить в АВАР-словаре. Начиная с версии 4.0, справка по допустимым значениям ввода, определенная в АВАР-словаре, рассматривается как средство поиска. Средство поиска определяется в ABAP-словаре и присваивается различным типам полей таблицы. Поля экрана с такими типами определения полей таблицы автоматически предоставляют справку F4.

n Начиная с версии 4.6, пользователи могут добавлять к средству поиска SAP свои собственные пути поиска при этом нет необходимости модифицировать систему.

5.18

5.19

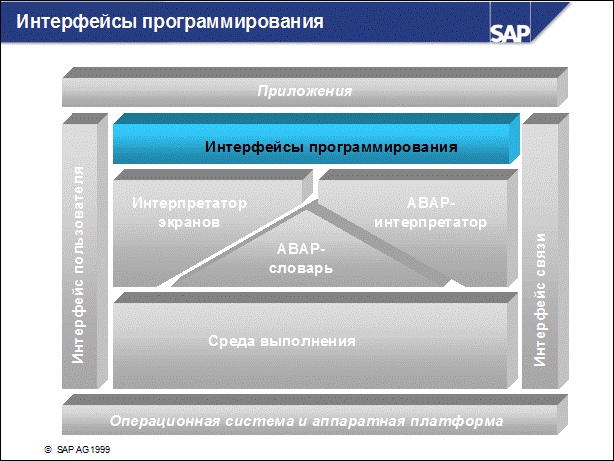

n Advanced Business Application Programming (АВАР) является собственным языком программирования SAP. Все бизнес-приложения и элементы базисной системы написаны на языке программирования ABAP.
