Использование меню. Функции и элементы управления
|
|
|
|
Функции и элементы управления
Включение и выключение тепловизора
Измерение температуры с помощью тепловизора
Лабораторная работа 4
Цель работы: приобретение опыта работы с тепловизором Ti25 FLUKE.
Приборы и принадлежности: станционное теплоэнергетическое оборудование, инструкция по эксплуатации, тепловизор Ti25 FLUKE.
Тепловизор — устройство для наблюдения за распределением температуры исследуемой поверхности. Распределение температуры отображается на дисплее (или в памяти) тепловизора как цветовое поле, где определённой температуре соответствует определённый цвет. Как правило, на дисплее отображается диапазон температуры видимой в объектив поверхности. Типовое разрешение современных тепловизоров — 0,1 °C.
Чтобы включить тепловизор, нажмите среднюю сенсорную клавишу (F2) в течение двух секунд.

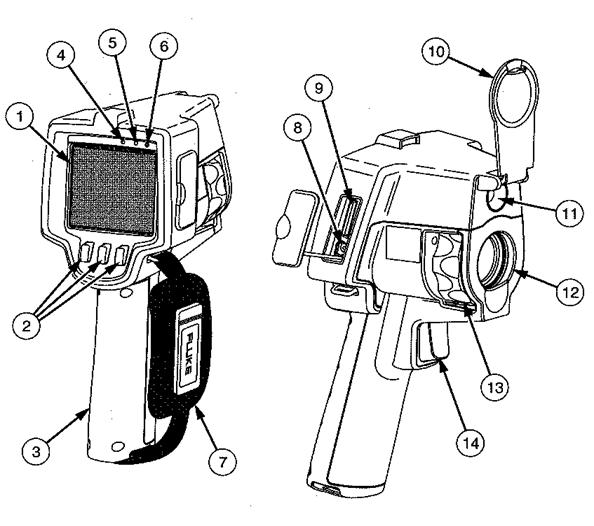

Рис. 8. Тепловизор Ti25 FLUKE
| Позиция | Описание |
| ЖК-дисплей | |
| Функциональные сенсорные клавиши (F1, F2, F3) | |
| Крышка отсека для аккумуляторной батареи | |
| Динамик | |
| Микрофон | |
| Датчик автоподсветки | |
| Ремень | |
| Входной разъем адаптера переменного тока / зарядного устройства | |
| Отделение для карты памяти SD | |
| Крышка выдвижного объектива | |
| Видеокамера | |
| Термовидеокамера (ИК-камера) | |
| Регулятор фокусировки | |
| Кнопка спуска |
Вызов меню осуществляется тремя сенсорными клавишами (F1, F2 и F3), с его помощью можно настроить различные функции (дата, время, язык, единицы измерения, подсветка и температуры участков), отображение термограмм, сохранение и просмотр сохраненных изображений.
Для входа нажмите F2. Текст над каждой функциональной сенсорной клавишей (F1, F2 и F3) соответствует этой клавише на всех экранах меню.
Нажмите F2, чтобы войти в меню и циклически пройти по экранам.
После последнего нажатия клавиши меню исчезнет через несколько секунд.
|
|
|
|
|
