Геометрические построения

При вычерчивании контуров технических деталей приходиться решать ряд геометрических задач:

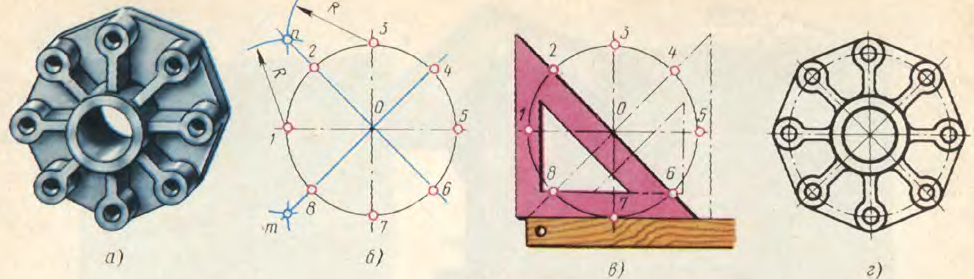

1. Деление окружности на равные части:

-на 4 и 8 частей (рисунок 33);

-на 3 части (рисунок 34);

-на 6 частей (рисунок 35);

-на 12 частей (рисунок 36);

-на 5 частей (рисунок 37);

Рисунок 33

Рисунок 34

Рисунок 35

Рисунок 36

Рисунок 37

2. Сопряжение линий.

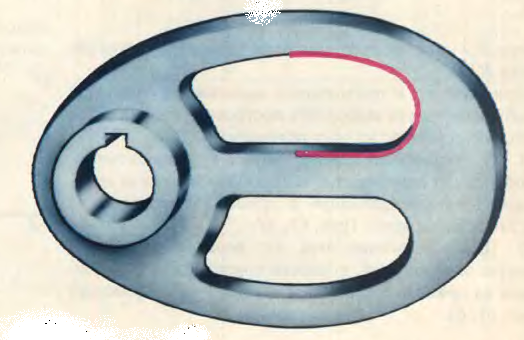

При вычерчивании контуров технических деталей (рисунок 38) и в других технических построениях часто прихоится выполнять плавные переходы от одной линии к другой и от одной окружности к другой. Такие плавные переходы называются сопряжениями.

Рисунок 38

Алгоритм построения сопряжений:

1. Определить положение центра сопрягающей дуги.

2. Найти точки сопряжения.

3. Провести дугу сопряжения заданным радиусом.

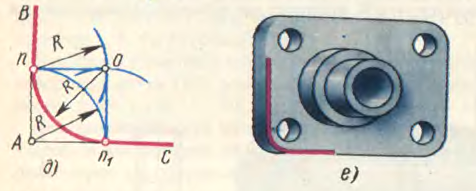

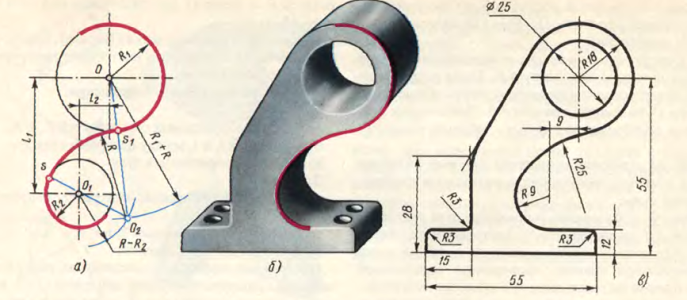

Примеры построения некоторых видов сопряжений на рисунках 39,40, 41.

Рисунок 39

Рисунок 40

Рисунок 41
