Основные требования к чертежам

СЧ 10 ГОСТ 1412-85

СтЗ ГОСТ 380— 88

Сталь 45 ГОСТ 1050-88

Обозначение материалов на чертежах изделий

В машиностроении для изготовления деталей применяется большое количество различных видов материалов — металлы, их сплавы, а также неметаллические материалы — полимеры (пластмассы), резина, древесина и др. От правильного выбора материалов для составных частей изделия зависят его качество, надежность, работоспособность и стоимость. Назначая материалы, конструктор должен учитывать условия, в которых будет работать изделие: климат, рабочее давление, наличие агрессивных сред, а также стремиться к минимальной материалоемкости изделия.

Химический состав и физико-механические свойства материалов, области их применения и условные обозначения устанавливают стандарты.

На чертежах деталей должно быть указано обозначение материала, из которого изготовляется деталь. Обозначение материала устанавливается стандартом или техническими условиями, по которым выпускается данный материал. Обозначение материала помещается в основной надписи чертежа и в общем случае должно содержать наименование материала, марку и номер стандарта или технических условий, например:

Если в условное обозначение материала входит сокращенное наименование данного материала «Ст», «СЧ», «КЧ», «Бр» и другие, то полные наименования «Сталь», «Серый чугун», «Ковкий чугун», «Бронза» и другие на чертеже не указывают, например:

ГОСТ 2.109—73 устанавливает основные требования к выполнению, чертежей деталей, сборочных, габаритных и монтажных чертежей на стадии разработки рабочей документации.

На чертежах применяют условные обозначения (знаки, линии, буквенные и буквенно-цифровые обозначения), установленные в государственных стандартах. Условные обозначения применяют без разъяснения их на чертеже и без указания номера стандарта.

На рабочем чертеже детали указывают размеры, предельные отклонения, шероховатость поверхностей и другие данные, которым оно должно соответствовать перед сборкой. Размеры, предельные отклонения и шероховатость поверхностей элементов изделия, получающиеся в результате обработки в процессе сборки или после нее, указывают на сборочном чертеже.

На каждое изделие выполняют отдельный чертеж. На каждом чертеже помещают основную надпись в соответствии с требованиями ГОСТ 2.104—68 и заполняют ее графы.

Массу изделия указывают в килограммах без указания единицы измерения. В основной надписи чертежа наименование изделия должно соответствовать принятой терминологии и быть по возможности кратким. Наименование изделия записывают в именительном падеже единственного числа. В наименовании, состоящем из нескольких слов, на первом месте помещают имя существительное, например:

«Колесо зубчатое»

Чертеж детали должен содержать минимальное, но достаточное для представления формы детали количество изображений видов, разрезов и сечений, выполненных с применением условностей и упрощений по стандартам ЕСКД. На чертеже должны быть нанесены геометрически полно и технологически правильно все необходимые размеры. Технические требования на чертеже помещают над основной надписью и они должны отражать текстовую информацию об изготовлении детали, неуказанную графически.

В отличие от эскиза рабочий чертеж детали выполняют чертежными инструментами в определенном масштабе или с помощью компьютерных технологий.

Процесс выполнения чертежа детали состоит из некоторых этапов, которые имеют место и при эскизировании:

— ознакомление с формой и размерами детали;

— выбор главного вида и количества изображений;

— выбор формата листа и масштаба изображения детали на чертеже;

— компоновка изображений на чертеже;

— нанесение размеров и других условных знаков;

— оформление технических требований и заполнение граф основной надписи.

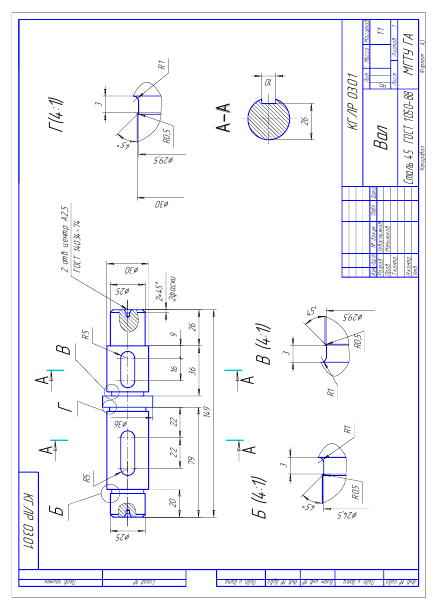

Пример выполнения чертежа типовой детали «Вал» приведен на рисунке 111а, б.

Рисунок 111а

Рисунок 111б
