На рис. 1 дан схематический вертикальный разрез теодолита, где показан становой винт 1, с помощью которого прибор крепится к верхней части штатива 2 при помощи пружинящей пластины 3. Подъемные винты 4 обеспечивают установку плоскости лимба 8, представляющего собой металлическое или стеклянное кольцо с нанесенными на нее угловыми делениями, в горизонтальное положение. В подставке 5 фиксируются оси лимба 8 и алидады 9. Алидада - концентрически связанное с лимбом кольцо, несущее на себе отсчетные приспособления. Колонка 10 поддерживает ось 13 зрительной трубы 15.

Рис. 1. Схема устройства и общий вид теодолита

1 – становой винт; 2 – головка штатива; 3 – пружинящая пластина; 4 – подъемные винты; 5 – подставка; 6 – закрепительный винт горизонтального круга; 7 – закрепительный винт алидады; 8 – лимб горизонтального круга; 9 – алидада горизонтального круга; 10 – колонка; 11 – окуляр зрительной трубы; 12 – фокусирующий винт; 13 – ось зрительной трубы; 14 – закрепительный винт зрительной трубы; 15 – зрительная труба; 16 – объектив зрительной трубы; 17 – лимб вертикального круга; 18 – алидада вертикального круга; 19 – микроскоп; 20 – цилиндрический уровень; 21 – наводящий винт зрительной трубы; 22 – наводящий винт алидады; 23 – наводящий винт горизонтального круга; 24 – цилиндрический уровень зрительной трубы; 25 – визир.

Зрительная труба состоит из окуляра 11 объектива 16. Фокусирование зрительной трубы осуществляется вращением фокусирующего винта 12. С вертикальной осью конструктивно связаны лимб 17 и алидада 18 вертикального круга. На том же рисунке показаны ось вращения 13 зрительной трубы. При помощи ряда линз часть горизонтального и вертикального кругов передается в поле зрения отсчетного микроскопа 19 для обеспечения точной фиксации отчетов при наведении на визирные цели, Основные части теодолита снабжены закрепительными 6,7,14 винтами, действующими совместно с наводящими винтами для обеспечения точной фиксации зрительной трубы на визирные цели. Цилиндрический уровень 20 снабжен исправительными винтами. На том же рисунке указаны основные геометрические и оптические оси теодолита: ось V – V вращения теодолита, ось U – U цилиндрического уровня, ось Н – Н вращения зрительной трубы и визирная ось WW, воображаемая линия, соединяющая главную заднюю точку объектива с пересечением сетки нитей (рис. 2).

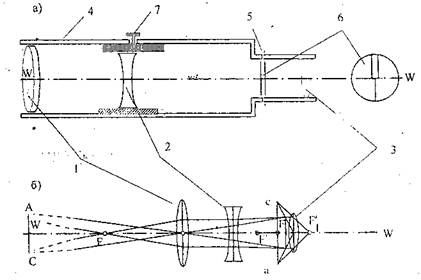

Рис. 2. Устройство зрительной трубы (а) и ход лучей в трубе с внутренним фокусированием (б)

Устройство отдельных частей теодолита

Зрительная труба - предназначена для наблюдения удаленных предметов и поэтому построена по телескопической системе, в которой при установке трубы на бесконечность задний фокус ее объектива совпадает с передним фокусом окуляра. При геодезических работах расстояния до наблюдаемых точек конечны, поэтому изображения предметов в трубе могут занимать разные позиции, в зависимости от расстояния до наблюдаемых целей. На рис. 2 показаны: разрез зрительной трубы с внутренним фокусированием с сеткой нитей и ход лучей в оптической системе.

Оптическая система зрительной трубы состоит из объектива 1, двояковогнутой фокусирующей линзы 2 и окуляра 3. Между окуляром и двояковогнутой линзой находится стеклянная пластина с нанесенной на ней сеткой нитей 6 с исправительными винтами 5. При помощи фокусирующего винта 7 можно изменять расстояние между объективом и двояковогнутой линзой, чем достигается резкое изображение наблюдаемой цели. Действие оптической системы зрительной трубы показано на рис. 2 б.

Уровни - предназначены для установки осей и плоскостей геодезических приборов в горизонтальное или отвесное положение. Различают два типа уровней, – более точные – цилиндрические и менее точные – круглые (шаровые).

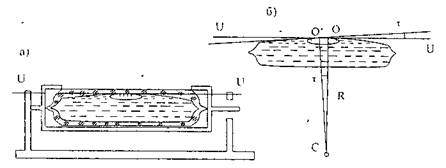

Рис. 3. Устройство цилиндрического уровня (а) и цена деления τ (б)

Цилиндрический уровень (рис. 3) представляет собой стеклянную ампулу тороидальной формы, заключенную в металлическую оправу. Внутренняя поверхность ампулы отшлифована по дуге окружности радиуса R. Ампула заполнена спиртом или эфиром. Остающееся свободное пространство ампулы, содержащее пары жидкости называется пузырьком уровня - он стремится занять в ней наивысшее положение.

На наружной поверхности ампулы нанесены через 2 мм деления. Средняя точка шкалы называется нуль – пунктом: а осью цилиндрического уровня является касательная к внутренней поверхности ампулы в нуль – пункте. Ценой деления уровня служит центральный угол τ, опирающийся на одно деление уровня. В технических теодолитах τ составляет 30 – 60', в нивелирах 5 – 30'.

Если пузырек уровня находится в нуль – пункте, то его ось занимает горизонтальное положение; Наклон ν оси уровня относительно горизонта определяют по величине смещения пузырька относительно нуль – пункта, так что ν = n · τ, где n – число делений уровня, на которое сместился пузырек.

Круглые уровни с ценой деления в несколько минут предназначены для предварительной установки прибора в рабочее положение. Внутренняя поверхность ампулы такого уровня отшлифована под сферу некоторого радиуса. Деления на внешней стороне ампулы имеют вид концентрических •окружностей, центр которых служит нуль - пунктом. Осью круглого уровня служит радиус сферы, опущенный из нуль – пункта.

Горизонтальный круг теодолита состоит из двух частей – лимба и алидады. В современных теодолитах лимб представляет собой стеклянное кольцо, на которое нанесены градусные деления или кодовые дорожки (в электронных теодолитах). Счет делений идет по ходу часовой стрелки. На алидаде, концентрически связанной с лимбом установлены отсчетные приспособления. Сверху алидада закрыта кожухом, на котором крепятся подставки зрительной трубы. Во время измерения горизонтальных углов лимб должен оставаться неподвижным, верительная труба вместе с алидадой устанавливается в заданном направлении.

Отсчетные приспособления. Отсчетом называют угол, отсчитанный от нулевого деления лимба до указателя (нулевого штриха) отсчетного приспособления.

Рис. 4. Штриховой (а) и шкаловой микроскопы теодолита (б), (в)

В современных теодолитах используемых в оперативной практике такими приспособлениями служат штриховой или шкаловой микроскопы (рис.4)

В штриховом микроскопе отсчет берут «на глаз» по штриху указателю. На рис. 4а отсчет по вертикальному кругу равен 358°42'; по горизонтальному кругу отсчет 77°22'. В поле зрения шкалового микроскопа видны градусные деления лимба и шкала, состоящая из более мелких делений, занимающая одно деление лимба. Здесь отсчет состоит из целого числа градусов, прошедших до нуля шкалы, к которому добавляется отсчет по шкале (на рис.4б отсчет по вертикальному кругу равен +2°27'; по горизонтальному кругу отсчет 44°07'). На рис 4в по вертикальному кругу демонстрируется отрицательный отсчет – 1°12';
