Страница 13 из 32 ПРОВЕРОЧНЫЙ РАСЧЕТ КЕО ПРИ ВЕРХНЕМ ОСВЕЩЕНИИ 7.8 Проверочный расчет КЕО в точках характерного разреза помещения при верхнем освещении через фонари прямоугольные, шед и трапециевидные следует выполнять в соответствии с приложением Б настоящего Свода правил по формуле (Б.2). Расчет КЕО производят в следующей последовательности: а) график I (рисунок 8) накладывают на поперечный разрез помещения таким образом, чтобы полюс (центр) 0 графика совмещался с расчетной точкой, а нижняя линия графика - со следом рабочей поверхности. Подсчитывают число радиально направленных лучей графика I, проходящих через поперечный разрез первого проема (n ₁)₁, второго проема - (n ₁)₂, третьего проема - (n ₁)₃ и т. д.; при этом отмечают номера полуокружностей, которые проходят через середину первого, второго, третьего проемов и т. д.; б) определяют углы q₁, q₂, q₃ и т. д. между нижней линией графика I и линией, соединяющей полюс (центр) графика I с серединой первого, второго, третьего проемов и т. д.; в) график II (рисунок 10) накладывают на продольный разрез помещения; при этом график располагают так, чтобы его вертикальная ось и горизонталь, номер которой должен соответствовать номеру полуокружности на графике I, проходили через середину проема (точка C). Подсчитывают число лучей по графику II, проходящих через продольный разрез первого проема (n ₂)₁, второго проема - (п ₂)₂, третьего проема - (n ₂)₃ и т. д.; г) вычисляют значение геометрического КЕО e _B ₁, в первой точке характерного разреза помещения по формуле e _В ₁ = 0,01 [(n ₁ qn ₂)₁ + (n ₁ qn ₂)₂ + (n ₁ qn ₂)₃ +... + (n ₁ qn ₂) _P ], (3) где Р - число световых проемов; q - коэффициент, учитывающий неравномерную яркость участка небосвода, видимого из первой точки соответственно под углами q₁, q₂, q₃ и т. д.; д) повторяют вычисления в соответствии с пунктами «а», «б», «в», «г» для всех точек характерного разреза помещения до N включительно (где N - число точек, в которых производят расчет КЕО); е) определяют среднее значение геометрического КЕО e _ср по формуле (Б.7) приложения Б; ж) по заданным параметрам помещения и световых проемов в соответствии с приложением Б определяют значения r ₂, k_ф, t _o; з) последовательно для всех точек вычисляют расчетное значение КЕО по формуле (Б.2) приложения Б. 7.9 Проверочный расчет значений КЕО в точках характерного разреза помещения при верхнем освещении от зенитных и шахтных фонарей следует выполнять по формуле , (4) где A_ф.в - площадь входного верхнего отверстия фонаря; N_ф - число фонарей; q (a _i) - коэффициент, учитывающий неравномерную яркость облачного неба МКО и определяемый по рисунку 11; a - угол между прямой, соединяющей расчетную точку с центром нижнего отверстия фонаря, и нормалью к этому отверстию; e _cp - среднее значение геометрического КЕО; K_с - коэффициент светопередачи фонаря, определяемый для фонарей с диффузным отражением стенок по рисунку 12, а для фонарей с направленным отражением стенок - по рисунку 13 по значению индекса светового проема шахтного фонаря i_ф;

Рисунок 11 - График для определения коэффициента q (a) в зависимости от угла a

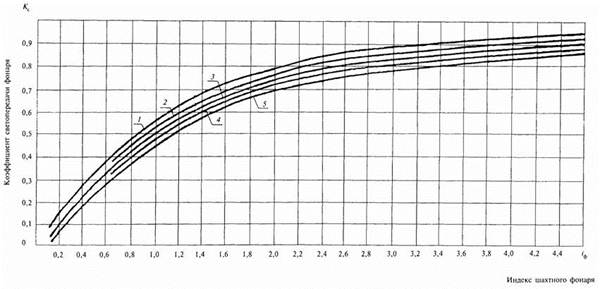

1 - r _д = 0,9; 2 - r _д = 0,8; 3 - r _д = 0,7; 4 - r _д = 0,6; 5 - r _д = 0,5 Рисунок 12 - График для определения коэффициента светопередачи K_с фонарей с диффузным отражением стенок шахты

1 - r _н = 0,9; 2 - r _н = 0,8; 3 - r _н = 0,7; 4 - r _н = 0,6; 5 - r _н = 0,5 Рисунок 13 - График для определения коэффициента светопередачи K_c фонарей с направленным отражением стенок шахты при различных значениях коэффициента диффузного отражения стенок шахты K_з - расчетный коэффициент, учитывающий снижение КЕО и освещенности в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, а также снижение отражающих свойств поверхностей помещения (коэффициент запаса). Индекс светового проема фонаря с отверстиями в форме прямоугольника i_ф определяют по формуле , (5) где A_ф.н - площадь нижнего отверстия фонаря, м²; A_ф.в - площадь верхнего отверстия фонаря, м²; h_с.ф - высота светопроводной шахты фонаря, м. Р_ф.в, Р_ф.н - периметр верхнего и нижнего отверстий фонаря соответственно, м. То же, с отверстиями в форме круга - по формуле i_ф = (r_ф.в + r_ф.н) / 2 h_с.ф, (6) где r_ф.в, r_ф.н - радиус верхнего и нижнего отверстий фонаря соответственно. Коэффициент t _о определяют по формуле (Б.6), r ₂ - по таблице Б.9 приложения Б, коэффициент запаса K₃ - по таблице 3 СНиП 23-05. Вычисляют значение геометрического КЕО в первой точке характерного разреза помещения по формуле . (7) Повторяют вычисления для всех точек характерного разреза помещения до N_j включительно (где N_j - число точек, в которых производят расчет КЕО). Определяют e _cp по формуле e _cp = (e₁ + e₂ + e₃ +... + e _Nj) / N_j. (8) Последовательно для всех точек вычисляют прямую составляющую КЕО s _пр по формуле s _пр = e _j t _o / K_з. (9) Определяют отраженную составляющую КЕО s _отр, значение которой одинаково для всех точек, по формуле s _отр = e _cp (r ₂ - 1) t _o / K_з. (10) Определяют расчетное значение КЕО в каждой точке характерного разреза с учетом отраженного от поверхностей помещения и прямого света по формуле . (11) 7.10 Проверочный расчет среднего значения КЕО в плоскости характерного разреза помещения при верхнем освещении следует выполнять по формуле (Б.8) приложения Б. Число расчетных точек в плоскости характерного разреза помещения должно быть не менее пяти. «Пред. - След.»
