Потрібне обладнання
Мета роботи Контрольні запитання 1. Які є режими руху рідини? В чому їхні відмінності? 2. Що називають числом Рейнольдса? 3. Опишіть принципову схему дослідної установки режимів руху рідини. 4. Яким способом у лабораторній роботі вимірюють витрату рідини і визначають середню швидкість ? 5. Як для такого досліду знаходять значення кінематичної в’язкості ?
Лабораторна робота 3. Експериментальна перевірка рівняння Бернуллі. 1. За показами п’єзометрів визначити значення питомої потенціальної енергії у різних перерізах потоку. 2. Для тих самих перерізів визначити значення питомої енергії, а також втрати енергії (напору), пов’язані з подоланням гідравлічних опорів. 3. За добутими результатами побудувати п’єзометричну і напірну лінії.

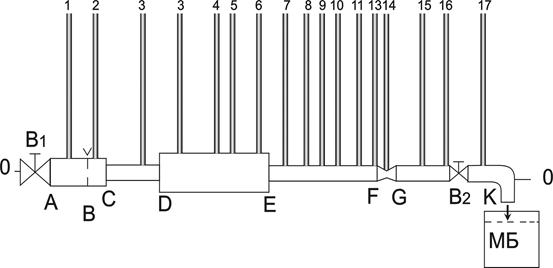

Дослідна установка (гідродинамічний стенд) для перевірки та ілюстрації енергетичного рівняння Бернуллі в вигляді напорів живиться водою з напірного бака з постійним рівнем рідини. Цей рівень забезпечується роботою відцентрового насосу, який повертає воду в бак по замкненому циклу. Втрата води через стенд регулюється вентилями В1 та В2. Робоча ділянка гідравлічного стенду складається з труби АС діаметром Dу = 40 мм, труби СД діаметром Dу = 30 мм, труби ДЕ діаметром Dу = 50 мм і труби ЕК діаметром Dу = 30 мм. На трубопроводі АС в перерізі D розташована діафрагма діаметром Dу = 30 мм. На ділянці ЕК розташовані: труба Вентурі FG, вентиль між перерізами GK (див. рис. 3).
Рис.3. В точках 1-18 на робочій ділянці стенду приєднані п’єзометричні трубки і трубки повного напору (точки 6 і 8). Рівень рідини в п’єзометричних трубках та трубках повного напору 6 і 8 відносно площини порівняння ОО визначають за допомогою шкал відліку біля трубок 1-18. Базові відстані перерізів В-К ділянок трубопроводів від корпусу вхідного вентиля (переріз А), а також відстані розташування приєднань мірних трубок наведені в таблиці 2.
Таблиця 2. Базові відстані перерізів та точок приєднання мірних трубок напорів
