Техническое обеспечение САПР представляет собой совокупность
взаимосвязанных и взаимодействующих технических средств, включающих ЭВМ и
работающие под ее управлением внешние устройства, предназначенных для
автоматизированного проектирования. Техническое обеспечение делится на группы
средств программной обработки данных (процессоры и запоминающие устройства, в
которых реализуются преобразования данных и программное управление вычислениями),
подготовки, ввода и отображения данных, вывода, хранения и передачи данных [8, с.15].
Математическое обеспечение САПР - математические модели объектов
проектирования, а также методы и алгоритмы проектирования. Компоненты
математического обеспечения значительно влияют не только на программно-технические
средства их реализации, но и на качество и эффективность проектирования в САПР [14].
Программное обеспечение САПР представляет собой описание алгоритмов
проектирования, использованных в данной САПР, а также документы с исходными
текстами программ, программы на машинных носителях и эксплуатационные документы.
Информационное обеспечение САПР объединяет различные данные, необходимые
для выполнения автоматизированного проектирования, которые могут быть представлены
в виде документов на различных носителях, содержащих сведения справочного характера
о материалах, типовых проектных решениях, сведения о состоянии текущих разработок в
виде проектных решений, параметров проектируемых изделий и т.п.
Лингвистическое обеспечение САПР представлено совокупностью языков,
применяемых для описания процедур автоматизированного проектирования и проектных
решений, а также языками программирования.
Методическое обеспечение САПР составляют документы, содержащие правила
проектирования в данное системе [14].
Организационное обеспечение САПР включает в себя положения, инструкции,
приказы, штатные расписания, квалификационные требования и другие документы,
регламентирующие организационную структуру подразделений и проектной организации
в целом, взаимные отношения пользователей САПР и их взаимодействие со средствами
автоматизации [8, 14].
Каждый элемент САПР выполняет свои функции в общей функциональной
структуре САПР.
Функции САПР:
. совершенствование технологической подготовки производства, обеспечивающей
высокое качество и эффективность проектных решений;
. выполнение проектных работ с применением компьютерной техники,
позволяющей создавать конструкторскую и технологическую документацию;
. решение профессиональных задач, помогающих специалисту справиться с
огромным объемом информации, систематизировано хранить, быстро находить,
обрабатывать и многократно использовать наработанные данные, а также создавать
на их основе новые информационные массивы;
. обеспечение совместной работы группы проектировщиков и группы специалистов
по программированию и ЭВМ.
Функции проектирующей подсистемы:
. выполнение задач, в функциональном отношении тесно связанных между собой и
в то же время образующих некоторые автономные части системы. К ним относятся
задачи определенного этапа проектирования: инженерных расчетов,
конструирования, создания проектной документации, технологической подготовки
производства и др.;
. выполнение самостоятельного этапа проектирования в законченной форме, т.е. с
выдачей соответствующей документации;
. обеспечивает ввод, хранение, обработку и вывод графической информации в виде
инженерных документов.
Функции базы данных:
. обеспечение информацией как автоматизированных, так и ручных процессов
проектирования;
. обеспечение быстрого и удобного поиска любых данных по запросу или их
перемещения и корректировки;
. хранение информации, создание массивов данных, их обновление и получение
справок.
2.2 Определение связей между элементами САПР. Логическая
структура САПР
Для полноты представления функционирования САПР определим связи между
элементами структуры САПР. САПР - это сложная система, которая может
рассматриваться на различных уровнях детализации. Наиболее укрупненными элементами
САПР являются подсистемы, которые, как уже отмечалось выше, выделяются по
функциональному признаку. Каждая подсистема решает в законченной форме достаточно
самостоятельную группу задач автоматизированного проектирования. Представление
САПР в виде взаимосвязанных функциональных подсистем соответствует верхнему
(наиболее общему) уровню детализации, с которого начинается изучение сложных систем
[14, 15]. Типовая структурная схема функционирования и взаимосвязи элементов САПР
на этом уровне приведена на рисунке 2.
Взаимодействие пользователя с программно-техническими средствами САПР
осуществляется с автоматизированного рабочего места с помощью устройств ввода и
вывода информации. Для ввода используются печатающие устройства, сканеры,
плоттеры, алфавитно-цифровые и графические дисплеи и др. Вывод информации в
зависимости от требуемой формы (алфавитно-цифровой; текстовой или графической)
производится посредством печатающих устройств, графопостроителей, дигитайзеров и
дисплеев. Для хранения или последующего использования информации в других
автоматизированных системах вывод информации возможен также на магнитные
носители.
Для описания информации, вводимой в САПР, используются языки
программирования и входные языки. Для описания информации, выводимой из САПР, не
требуются специальные языки. Формы представления выходной информации
определяются устройствами вывода и соответствуют формам проектной документации.
Классификация САПР.
В начальный период создания САПР должны быть разработаны единый метод и признаки классификации, основные классификационные группировки и правила обозначения САПР, Классификацию и обозначения САПР, используемых в раз-личных отраслях промышленности, устанавливает ГОСТ 23501. 108—85. При раз-работке этого ГОСТа использован фасетный метод классификации объектов, при ко-тором классификационные признаки (т. е. объект классификации) характеризуются с разных сторон.
По каждому признаку установлены классификационные группы, их харак-теристики и коды.

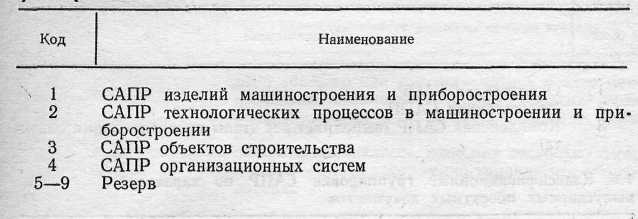

1.1. Классификационные группировки САПР по типу объекта проектирования

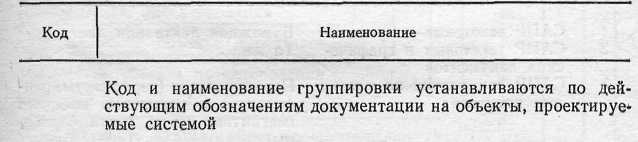

1.2. Классификационные группировки САПР по разновидности объекта про-
ектирования

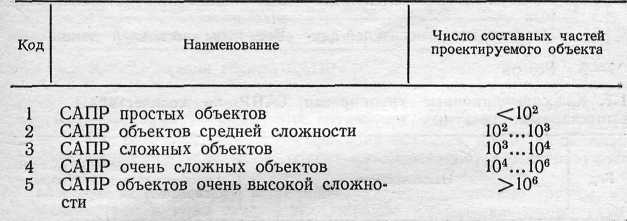

1.3. Классификационные группировки САПР по сложности объекта проекти-
рования

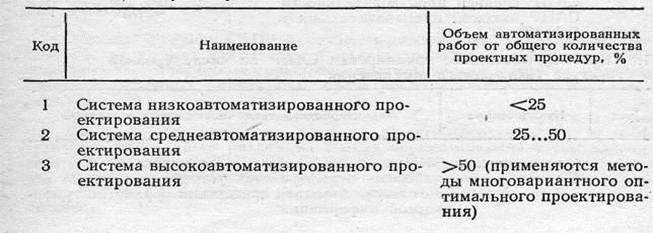

1.4. Классификационные группировки САПР по уровню автоматизации про-
ектирования

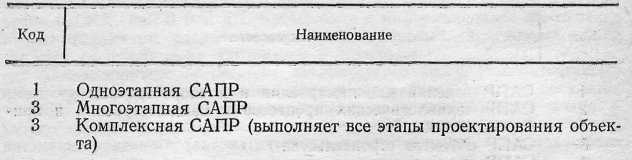

1.5. Классификационные группировки САПР по комплексности автомати-
зации проектирования

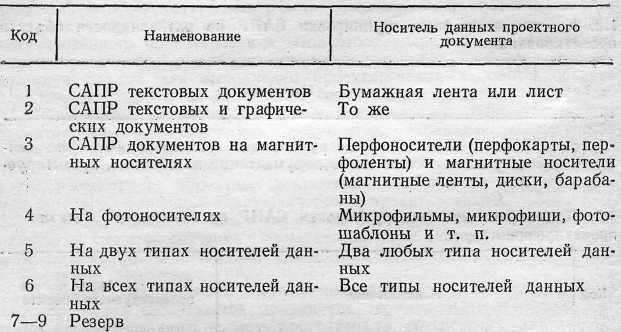

1.6. Классификационные группировки САПР по характеру выпускаемых
проектных документов
1.7. Классификационные группировки САПР по количеству выпускаемых
проектных документов

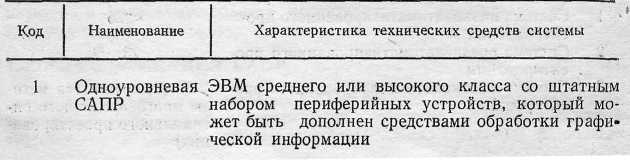

1.8. Классификационные группировки САПР по числу уровней в структуре
