Сітковий графік

На сітковому графіку завдання зображуються блоками, сполученими стрілками відповідно до взаємозв'язків робіт. Це представлення не має таблиці. Приклад сіткового графіка зображений на рис. 4.20.

Рис. 4.20. Приклад сіткового графіка

На сітковому графіку завдання позначаються прямокутниками, віхи – шестикутниками, а фази (сумарні завдання) – паралелограмами. Усередині фігур розміщуються параметри завдання. Блок завдання, виконання якого почате, закреслений однією лінією. Блок завершеного завдання закреслений двома лініями.

У системі є два представлення для сіткового графіка: сітковий графік і сітковий графік з описом. Відрізняються вони тим, що другою має усередині блоків інформацію про хід фактичного виконання завдань.

Сітковий графік дозволяє створювати, редагувати і видаляти завдання і зв'язки між ними. Прийоми редагування описані в табл.4.5.

Таблиця 4.5.
Прийом	Послідовність дій
Створення завдання	Обвести мишею прямокутник праворуч від фази, до якої належить завдання
Видалення завдання	Вибрати блок завдання і натиснути Delete
Зміна властивостей завдання	Подвійним клацанням миші відкривається вікно властивостей завдання, в якому виконуються необхідні зміни
Створення зв'язку між завданнями	Схопити мишачу середину блоку першого завдання і перетягнути покажчик в середину блоку другого завдання
Створення завдання із зв'язком	Схопити мишачу середину блоку завдання і перетягнути покажчик в будь-яке вільне місце. Буде створено нове завдання і зв'язок до неї
Видалення зв'язку	Подвійне клацання миші по стрілці зв'язку, натиснути кнопку Видалити у вікні, що відкрилося
Зміна властивостей зв'язку	Подвійне клацання миші по стрілці зв'язку для відкриття вікна її властивостей, в якому і реалізуються зміни

Макет графіка дозволяє набудувати наступні його параметри:

режим розташування рамок завдань (автоматичний або ручний);

порядок і спосіб зображення рамок;

стилі і колір ліній зв'язку;

інші параметри зображення сіткового графіка.

Вікно макету відкривається пунктом меню Формат/Макет (Макет з контекстного меню області графіка) приведено на рис. 4.21.

Пункт меню Формат/стилі рамок (Стилі рамок з контекстного меню області графіка) відкриває вікно настройки зображень рамок для різних видів завдань, зображене на рис. 4.22. У цьому вікні для завдань різних видів, перерахованих в полі Параметри стилю для можна вибрати шаблон даних (перелік інформації всередині рамки) і спосіб зображення межі і фону самої рамки. Установки даного вікна розповсюджуються на всі завдання заданого вигляду.

Якщо необхідно змінити формат тільки одній окремої виділеної рамки, для цього використовується пункт меню Формат/Рамка (Формат рамки з її контекстного меню). Склад параметрів, що настроюються, в цьому випадку аналогічний параметрам вікна рис. 4.21.

Рис. 4.21. Макет сіткового графіка

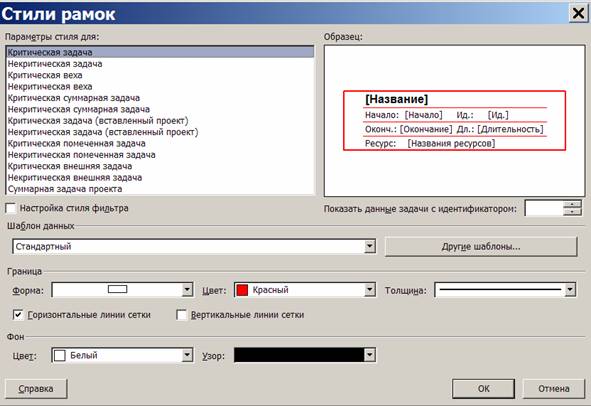

Рис. 4.22. Вікно визначення стилів рамок
