Перекриття. У житловому домобудівництві стіни виконують дві незалежні функції: конструкція, що обгороджує, і несуча конструкція

Стіни

У житловому домобудівництві стіни виконують дві незалежні функції: конструкція, що обгороджує, і несуча конструкція.

Функція, що обгороджує, у зв'язку з напрямком на теплозаощадження енергоресурсів придбала вирішальне значення. Опір теплопередачі по ДБН В.2.6-31:2006 [4.5], визначається виходячи із санітарно-гігієнічних і комфортних умов, а також з умов енергозбережень.

У даному курсовому проекті пропонується виконання стін з кам'яної кладки, великих стінових блоків або великих стінових панелей.

Стіни з кам'яної кладки.

Розрізняють наступні типи кам'яних стін ефективної кладки:

- колодязна цегельна кладка із плитним утеплювачем і повітряним прошарком;

- колодязна цегельна кладка з монолітним легкобетонним або засипаним утеплювачем;

- цегляно-бетонна кладка.

Для стін з кам'яної кладки в даному проекті пропонується силікатна або керамічна цегла з ефективними утеплювачами.

Стіни з великих стінових блоків.

Великий блок як елемент кладки має самостійну стійкість. У зовнішніх стінах з великих легкобетонних блоків, наведених у таблиці 2.2, типорозміри основних елементів кладки призначені виходячи із дворядної розрізки в межах поверху висотою 2,8, 3,0м.

Блоки класифікують по наступних ознаках, що характеризує їхні типи: виду стіни; призначенню (місцю розташування) у стіні; числу основних шарів.

По виду стіни блоки підрозділяють на: блоки для зовнішніх стін і блоки для внутрішніх стін.

По призначенню (місцю розташування) у стіні блоки підрозділяють на: простінкові, підвіконні, перемичечні, поясні, парапетні, підкарнизні, цокольні, рядові.

Блоки підрозділяють на наступні основні типи:

зовнішні:

1БН - простінкові, рядові,

2БН - підвіконні,

3БН - перемичечні,

4БН - поясні,

5БН - парапетні,

6БН - підкарнизні,

7БН - цокольні;

внутрішні:

БВ - простінкові, рядові, блоки сходової клітки,

БВП - перемичечні й поясні.

Зазначені позначення типів зовнішніх блоків, що є кутовими в стінах, варто доповнити прописною буквою У, у лоджії - буквою Л. Наприклад, 1БНУ - блок зовнішній простінковий кутовий.

Великоблочна кладка зовнішніх стін ведеться з перев'язкою швів між простінковими й поясними (у тому числі перемичечними) блоками.

Стики між блоками герметизуються й утеплюються. Віконні й дверні коробки кріпляться до дерев'яних пробок, закладеним у простінкові блоки.

Стіни з великих стеновых панелей.

Панелі зовнішніх стін з конструктивно-ізоляційних легких бетонів, виконуються із заповненням з керамзиту, перліту, жужільної пемзи.

У курсовому проекті пропонується однорядна разрезка стін на панелі розміром на кімнату. Схеми крупних стінових панелей та їх розміри наведені у таблиці 2.3.

Панелі класифікують по наступних ознаках, що характеризує їхні типи: призначенню в будинку; конструктивному рішенню; числу основних шарів.

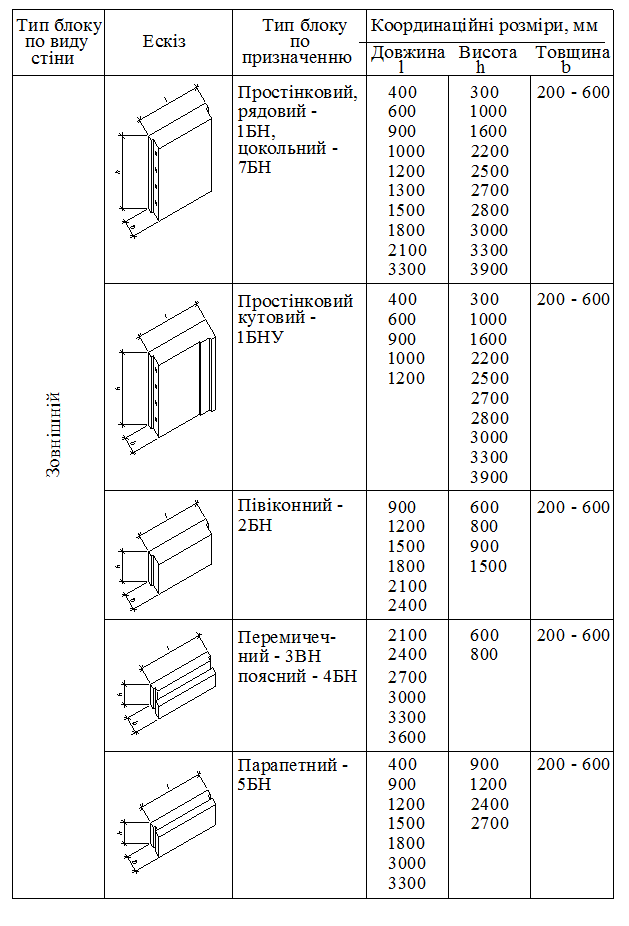

Таблиця 2.2 – Крупні стінові блоки

Продовження таблиці 2.2

По призначенню в будинку панелі підрозділяють на панелі для: надземних поверхів; цокольного поверху або технічного підпілля; горища.

Типи панелей:

- для надземних поверхів: НС

- для цокольного поверху або технічного підпілля: НЦ

- для горища: НЧ

Розміри панелей призначаються залежно від відстані між вертикальними й горизонтальними елементами несучого кістяка будинку.

Таблиця 2.3 – Крупні стінові панелі

Збірні перекриття, як правило, виконуються із залізобетонних плит із круглими порожнечами, що опираються на несучі кам'яні стіни та стіни з крупних блокові, а суцільні залізобетонні панелі розміром «на кімнату» спираються на панельні стіни.

Залізобетонні плити із круглими порожнечами опираються на несучі стіни по двох сторонах, а суцільні залізобетонні панелі розміром «на кімнату» опираються на дві, три або чотири сторони.

Для створення твердого єдиного горизонтального диска перекриття, залізобетонні плити з'єднують між собою й зовнішніми стінами за допомогою круглих сталевих анкерів, закріплених до монтажних петель. У районі обпирання плит на внутрішні стіни застосовують складені анкери, що з’єднуються між собою за допомогою зварювання. Збірні залізобетонні багатопустотні плити та суцільні плити перекриття розміром на «на кімнату» наведені у таблиці 2.4.

Таблиця 2.4 - Збірні залізобетонні плити перекриття
