Этап 5. Подбор и контрольный расчет отсасывающей трубы

В проекте для вертикальных агрегатов будут применяться изогнутые отсасывающие трубы. Если нет особых требований руководителя, то для проектируемой турбины следует использовать отсасывающую трубу геометрически подобную модельной турбине.

Основные размеры отсасывающей трубы должны быть пересчитаны по отношению диаметров модели и натуры. Однако полное подобие обычно недостижимо, поскольку выходное сечение должно соответствовать размерам щитовых затворов. Так же как и для спиральной камеры может потребоваться установка промежуточного бычка.

Следует стремиться к получению одинаковой ширины спиральной камеры и выхода отсасывающей трубы и их равномерному расположению относительно оси вращения агрегата. В этом случае обеспечивается наиболее рациональная ширина блока, а, следовательно, и минимальная ширина здания ГЭС. Этого можно достичь главным образом посредством изменения эксцентриситета отсасывающей трубы. Высота выходного сечения может быть откорректирована после уточнения ширины в соответствии с величиной необходимой площади. Следует иметь в виду, что верхний обрез выходного сечения должен быть при всех условиях заглублен под горизонт нижнего бьефа на 0,3 – 0,5 м.

По окончательно принятым размерам отсасывающей трубы необходимо построить графики изменения средней меридианной скорости и средней удельной кинетической энергии потока (Е = 100*V²/2gH) для оптимального режима при Н_р и режима максимального расхода (Рис.4).

В качестве узловых точек можно принять следующие сечения: входное сечение конуса, входное сечение колена, выходное сечение колена, сечения начала бычка и его полной ширины (при наличии) и выходное сечение диффузора. (Длина средней линии колена определяется ориентировочно по эскизу отсасывающей трубы).

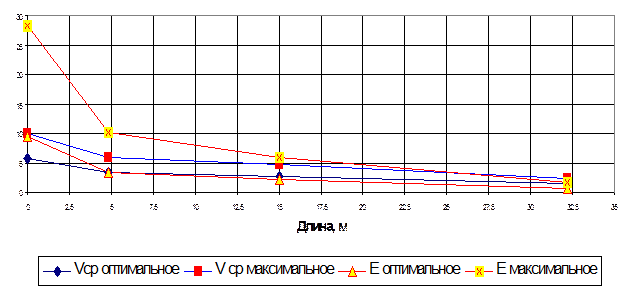

Рис.4. Распределение параметров по длине отсасывающей трубы турбины ПЛ20-В-600
