Основной вид называется главным, если он содержит максимум возможной информации об изображаемом предмете

Видом называется изображение видимой, обращенной к наблюдателю части предмета.

Виды, разрезы, сечения

Свойства комплексного чертежа используются в техническом черчении с учетом большого количества стандартов, включающих в себя законы построения технических чертежей (стандарты ЕСКД - единой системы конструкторской документации).

В начертательной геометрии мы говорим о проекциях геометрического объекта, способах замены плоскостей проекций, позиционных задачах на пересечение поверхностей и др. Соответственно в техническом черчении есть понятия видов, разрезов и сечений.

Виды бывают основные, дополнительные и местные. Основным видом называется изображение объекта на одной из шести граней куба.

Стандартным расположением видов называется такое, когда сохранены проекционные связи соответствующие развертыванию граней куба – ГОСТ 2.305-68 (рис.7.1).

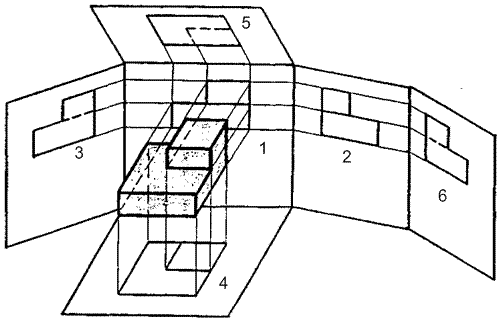

Основные виды: 1 - главный вид; 2 - вид слева; 3 - вид справа;

4 - вид сверху; 5 - вид снизу; 6 - вид сзади.

Рисунок 7.1

На главном виде деталь (предмет) располагается в таком положении, которое этот предмет занимает на технологическом оборудовании в процессе изготовления на основной формоопределяющей технологической операции или в рабочем положении детали в процессе эксплуатации.

Количество изображений (видов) в технических чертежах всегда должно быть минимальным, но обязательно обеспечивающим изображения всех параметров формы изделия.

Приоритеты построения основных видов следующие:

1) 1;

2) 2 и 4;

3) 3 и 5;

4) 6.

Для проверки достаточности построения видов (и размеров детали) необходимо деталь мысленно разбить на простейшие геометрические фигуры (цилиндр, конус, призму), задать параметры формы каждой из простейшей фигуры (высота, форма основания) и параметры положения этих простейших геометрических фигур относительно друг друга.

Иногда применяются дополнительные (рис.7.2) и местные (рис.7.3) виды, например, чтобы показать истинную величину или форму какого-то наклонного элемента изделия (соответствует замене плоскостей проекции).
