Преобразователи сопротивлений

Преобразователь «сопротивление — напряжение». Преобра­зователь (рис. 2.27) построен на основе стабилизатора тока, выпол­ненного на ОУ и транзисторе. В коллекторе транзистора поддержи­вается постоянный ток, который определяется отношением I_к=E₂/R₂. Этот ток создает радение напряжения на измеряемом резисторе R_x. Выходное напряжение прямо пропорционально измеряемому сопро­тивлению в диапазоне от 0 до 1 кОм. Для получения погрешности преобразования во всем диапазоне сопротивлений не более 0,05 % желательно последовательно с R_x в коллектор транзистора включить добавочное сопротивление 100 Ом. Чувствительность схемы состав­ляет 4 мВ/Ом. В диапазоне температур от 0 до +50 °С погрешность измерений равна 0,003 % на градус.

Рис. 2.27 Рис. 2.28

Рис. 2.29

Схема преобразования сопротивления. В схеме на рис. 2.28 за счет ПОС в ОУ осуществляется преобразование сопротивления. Ко­эффициент передачи по току определяется выражением

I_вх/Iн = R₃/R₂ — R_н/R₁ или R_вх = U_вх/I_вх=U_вх/I_н(1 — a). при R₃=R₂, R_н/R₁=a.

Для а=1 эквивалентное сопротивление равно бесконечности. Когда же а больше единицы, входное сопротивление становится от­рицательным.

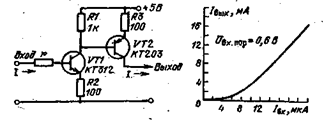

Транзисторный делитель сопротивлений. Делитель сопротивле­ний, выполненный по схеме рис. 2.29, позволяет уменьшить сопро­тивление входного резистора в коэффициент передачи раз.

Начиная с входного тока 8 мкА, выходной ток практически пропорционален входному. Коэффициент передачи равен 500. Если на вход подан сигнал с амплитудой. U_Вх, то на выходе будет ток (U_вx/r)500. Следовательно, сопротивление цепи г уменьшается в 500 раз.

Делитель тока. Устройство (рис. 2.30) состоит из четырех диф­ференциальных пар транзисторов. Максимальный ток 8 мА протека­ет через VT9. Этот ток задается напряжением на базе и сопротивле­нием резистора R6. В эмиттерах транзисторов VT7 и VT8 общий ток разветвляется. Половина тока транзистора VT9 протекает через транзистор VT8, другая половина — через транзистор VT7 к следую­щей паре транзисторов, где ток также делится поровну. Коллекторный ток транзистора VT6 равен 2 мА. Последующие пары транзисто­ров осуществляют аналогичные операции. В результате на выходах схемы происходит пропорциональное деление токов. Поскольку па­раметры транзисторов могут отличаться, в базах включены потен­циометры, которые балансируют пары транзисторов. Вместо транзи­сторов в схеме можно применить интегральную микросхему К198НТ5, что значительно уменьшит габаритное размеры устройства.

Рис. 2.30
