Сенсорный экран

Жидкокристаллические мониторы

Все шире используются наряду с традиционными ЭЛТ-мониторами. Жидкие кристаллы — это особое состояние некоторых органических веществ, в котором они обладают текучестью и свойством образовывать пространственные структуры, подобные кристаллическим. Жидкие кристаллы могут изменять свою структуру и светооптические свойства под действием электрического напряжения. Меняя с помощью электрического поля ориентацию групп кристаллов и используя введённые в жидкокристаллический раствор вещества, способные излучать свет под воздействием электрического поля, можно создать высококачественные изображения, передающие более 15 миллионов цветовых оттенков.

Большинство ЖК-мониторов использует тонкую плёнку из жидких кристаллов, помещённую между двумя стеклянными пластинами. Заряды передаются через так называемую пассивную матрицу — сетку невидимых нитей, горизонтальных и вертикальных, создавая в месте пересечения нитей точку изображения (несколько размытого из-за того, что заряды проникают в соседние области жидкости).

Активные матрицы вместо нитей используют прозрачный экран из транзисторов и обеспечивают яркое, практически не имеющее искажений изображение. Экран при этом разделен на независимые ячейки, каждая из которых состоит из четырех частей (для трёх основных цветов и одна резервная). Количество таких ячеек по широте и высоте экрана называют разрешением экрана. Современные ЖК-мониторы имеют разрешение 642х480, 1280х1024 или 1024х768. Таким образом, экран имеет от 1 до 5 млн точек, каждая из которых управляется собственным транзистором. По компактности такие мониторы не знают себе равных. Они занимают в 2 — 3 раза меньше места, чем мониторы с ЭЛТ и во столько же раз легче; потребляют гораздо меньше электроэнергии и не излучают электромагнитных волн, воздействующих на здоровье людей.

Общение с компьютером осуществляется путём прикосновения пальцем к определённому месту чувствительного экрана. Этим выбирается необходимый режим из меню, показанного на экране монитора. (Меню — это выведенный на экран монитора список различных вариантов работы компьютера, по которому можно сделать конкретный выбор.) Сенсорными экранами оборудуют рабочие места операторов и диспетчеров, их используют в информационно-справочных системах и т.д.

2.15. Что такое принтер, плоттер, сканер?

Принтер — печатающее устройство. Осуществляет вывод из компьютера закодированной информации в виде печатных копий текста или графики.

Существуют тысячи наименований принтеров. Но основных видов принтеров три: матричные, лазерные и струйные.

Матричный символ

 Матричные принтеры используют комбинации маленьких штырьков, которые бьют по красящей ленте, благодаря чему на бумаге остаётся отпечаток символа. Каждый символ, печатаемый на принтере, формируется из набора 9, 18 или 24 игл, сформированных в виде вертикальной колонки. Недостатками этих недорогих принтеров являются их шумная работа и невысокое качество печати.

 Лазерные принтеры работают примерно так же, как ксероксы. Компьютер формирует в своей памяти "образ" страницы текста и передает его принтеру. Информация о странице проецируется с помощью лазерного луча на вращающийся барабан со светочувствительным покрытием, меняющим электрические свойства в зависимости от освещённости.

После засветки на барабан, находящийся под электрическим напряжением, наносится красящий порошок — тонер, частицы которого налипают на засвеченные участки поверхности барабана. Принтер с помощью специального горячего валика протягивает бумагу под барабаном; тонер переносится на бумагу и "вплавляется" в неё, оставляя стойкое высококачественное изображение. Цветные лазерные принтеры пока очень дороги.

 Струйные принтеры генерируют символы в виде последовательности чернильных точек. Печатающая головка принтера имеет крошечные сопла, через которые на страницу выбрызгиваются быстросохнущие чернила. Эти принтеры требовательны к качеству бумаги. Цветные струйные принтеры создают цвета, комбинируя чернила четырех основных цветов — ярко-голубого, пурпурного, желтого и черного.

Принтер связан с компьютером посредством кабеля принтера, один конец которого вставляется своим разъёмом в гнездо принтера, а другой — в порт принтера компьютера. Порт — это разъём, через который можно соединить процессор компьютера с внешним устройством.

Каждый принтер обязательно имеет свой драйвер — программу, которая способна переводить (транслировать) стандартные команды печати компьютера в специальные команды, требующиеся для каждого принтера.

Плоттер (графопостроитель) — устройство, которое чертит графики, рисунки или диаграммы под управлением компьютера.

Плоттеры используются для получения сложных конструкторских чертежей, архитектурных планов, географических и метеорологических карт, деловых схем. Плоттеры рисуют изображения с помощью пера.

Роликовые плоттеры прокручивают бумагу под пером, а планшетные плоттеры перемещают перо через всю поверхность горизонтально лежащей бумаги.

Плоттеру, так же, как и принтеру, обязательно нужна специальная программа — драйвер, позволяющая прикладным программам передавать ему инструкции: поднять и опустить перо, провести линию заданной толщины и т.п.

Сканер — устройство для ввода в компьютер графических изображений. Создает оцифрованное изображение документа и помещает его в память компьютера.

Если принтеры выводят информацию из компьютера, то сканеры, наоборот, переносят информацию с бумажных документов в память компьютера. Существуют ручные сканеры, которые прокатывают по поверхности документа рукой, и планшетные сканеры, по внешнему виду напоминающие копировальные машины.

Если при помощи сканера вводится текст, компьютер воспринимает его как картинку, а не как последовательность символов. Для преобразования такого графического текста в обычный символьный формат используют программы оптического распознавания образов.

2.16. Что такое модем и факс-модем?

Модем — устройство для передачи компьютерных данных на большие расстояния по телефонным линиям связи.

Цифровые сигналы, вырабатываемые компьютером, нельзя напрямую передавать по телефонной сети, потому что она предназначена для передачи человеческой речи — непрерывных сигналов звуковой частоты.

Модем обеспечивает преобразование цифровых сигналов компьютера в переменный ток частоты звукового диапазона — этот процесс называется модуляцией, а также обратное преобразование, которое называется демодуляцией. Отсюда название устройства: модем — мо дулятор/ дем одулятор.

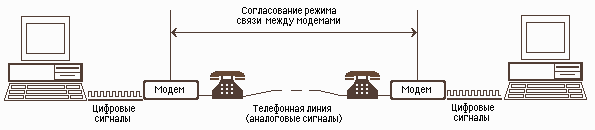

Рис. 2.24. Схема реализации модемной связи

Для осуществления связи один модем вызывает другой по номеру телефона, а тот отвечает на вызов. Затем модемы посылают друг другу сигналы, согласуя подходящий им обоим режим связи. После этого передающий модем начинает посылать модулированные данные с согласованными скоростью (количеством бит в секунду) и форматом. Модем на другом конце преобразует полученную информацию в цифровой вид и передает её своему компьютеру. Закончив сеанс связи, модем отключается от линии.

Управление модемом осуществляется с помощью специального коммутационного программного обеспечения.

Модемы бывают внешние, выполненные в виде отдельного устройства, и внутренние, представляющие собой электронную плату, устанавливаемую внутри компьютера. Почти все модемы поддерживают и функции факсов.

Факс — это устройство факсимильной передачи изображения по телефонной сети. Название "факс" произошло от слова "факсимиле" (лат. fac simile — сделай подобное), означающее точное воспроизведение графического оригинала (подписи, документа и т.д.) средствами печати. Модем, который может передавать и получать данные как факс, называется факс-модемом.

2.17. Что такое манипуляторы?

Манипуляторы (мышь, джойстик и др.) — это специальные устройства, которые используются для управления курсором.

Мышь имеет вид небольшой коробки, полностью умещающейся на ладони. Мышь связана с компьютером кабелем через специальный блок — адаптер, и её движения преобразуются в соответствующие перемещения курсора по экрану дисплея. В верхней части устройства расположены управляющие кнопки (обычно их три), позволяющие задавать начало и конец движения, осуществлять выбор меню и т.п.

Джойстик — обычно это стержень-ручка, отклонение которой от вертикального положения приводит к передвижению курсора в соответствующем направлении по экрану монитора. Часто применяется в компьютерных играх. В некоторых моделях в джойстик монтируется датчик давления. В этом случае, чем сильнее пользователь нажимает на ручку, тем быстрее движется курсор по экрану дисплея.

Трекбол — небольшая коробка с шариком, встроенным в верхнюю часть корпуса. Пользователь рукой вращает шарик и перемещает, соответственно, курсор. В отличие от мыши, трекбол не требует свободного пространства около компьютера, его можно встроить в корпус машины.

Дигитайзер — устройство для преобразования готовых изображений (чертежей, карт) в цифровую форму. Представляет собой плоскую панель — планшет, располагаемую на столе, и специальный инструмент — перо, с помощью которого указывается позиция на планшете. При перемещении пера по планшету фиксируются его координаты в близко расположенных точках, которые затем преобразуются в компьютере в требуемые единицы измерения.

2.18. Как устроен компьютер?

Рассмотрим устройство компьютера на примере самой распространенной компьютерной системы — персонального компьютера. Персональным компьютером (ПК) называют сравнительно недорогой универсальный микрокомпьютер, рассчитанный на одного пользователя. Персональные компьютеры обычно проектируются на основе принципа открытой архитектуры.

Принцип открытой архитектуры заключается в следующем: · Регламентируются и стандартизируются только описание принципа действия компьютера и его конфигурация (определенная совокупность аппаратных средств и соединений между ними). Таким образом, компьютер можно собирать из отдельных узлов и деталей, разработанных и изготовленных независимыми фирмами-изготовителями. · Компьютер легко расширяется и модернизируется за счёт наличия внутренних расширительных гнёзд, в которые пользователь может вставлять разнообразные устройства, удовлетворяющие заданному стандарту, и тем самым устанавливать конфигурацию своей машины в соответствии со своими личными предпочтениями.

Упрощённая блок-схема, отражающая основные функциональные компоненты компьютерной системы в их взаимосвязи, изображена на рисунке 2.26.

Рис. 2.26. Общая структура персонального компьютера с подсоединенными периферийными устройствами

Для того, чтобы соединить друг с другом различные устройства компьютера, они должны иметь одинаковый интерфейс (англ. interface от inter — между, и face — лицо).

Интерфейс — это средство сопряжения двух устройств, в котором все физические и логические параметры согласуются между собой.

Если интерфейс является общепринятым, например, утверждённым на уровне международных соглашений, то он называется стандартным.

Каждый из функциональных элементов (память, монитор или другое устройство) связан с шиной определённого типа — адресной, управляющей или шиной данных.

Для согласования интерфейсов периферийные устройства подключаются к шине не напрямую, а через свои контроллеры (адаптеры) и порты примерно по такой схеме:

Контроллеры и адаптеры представляют собой наборы электронных цепей, которыми снабжаются устройства компьютера с целью совместимости их интерфейсов. Контроллеры, кроме этого, осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора.

Порты устройств представляют собой некие электронные схемы, содержащие один или несколько регистров ввода-вывода и позволяющие подключать периферийные устройства компьютера к внешним шинам микропроцессора.

Портами также называют устройства стандартного интерфейса: последовательный, параллельный и игровой порты (или интерфейсы).

Последовательный порт обменивается данными с процессором побайтно, а с внешними устройствами — побитно. Параллельный порт получает и посылает данные побайтно.

К последовательному порту обычно подсоединяют медленно действующие или достаточно удалённые устройства, такие, как мышь и модем. К параллельному порту подсоединяют более "быстрые" устройства — принтер и сканер. Через игровой порт подсоединяется джойстик. Клавиатура и монитор подключаются к своим специализированным портам, которые представляют собой просто разъёмы.

Основные электронные компоненты, определяющие архитектуру процессора, размещаются на основной плате компьютера, которая называется системной или материнской (MotherBoard). А контроллеры и адаптеры дополнительных устройств, либо сами эти устройства, выполняются в виде плат расширения (DаughterBoard — дочерняя плата) и подключаются к шине с помощью разъёмов расширения, называемых также слотами расширения (англ. slot — щель, паз).

2.19. Какие основные блоки входят в состав компьютера?

Современный персональный компьютер состоит из нескольких основных конструктивных компонент:

· системного блока;

· монитора;

· клавиатуры;

· манипуляторов.

В системном блоке размещаются:

· блок питания;

· накопитель на жёстких магнитных дисках;

· накопитель на гибких магнитных дисках;

· системная плата;

· платы расширения;

· накопитель CD-ROM;

· и др.

Корпус системного блока может иметь горизонтальную (DeskTop) или вертикальную (Tower — башня) компоновку. Типичный системный блок со снятой крышкой корпуса — на рис. 2.28.

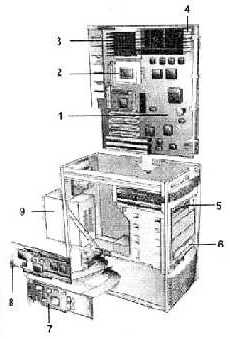

Рис. 2.28. Системный блок со снятой крышкой корпуса

1 — Системная плата. 2 — Разъём дополнительного второго процессора. 3 — Центральный процессор с радиатором для отвода тепла. 4 — Разъёмы оперативной памяти. 5 — Накопитель на гибких магнитных дисках. 6 — Накопитель CD-ROM. 7 — Сетевая карта. 8 — Графический акселератор. 9 — Блок питания, преобразующий переменное напряжение электросети в постоянное напряжение различной полярности и величины, необходимое для питания системной платы и внутренних устройств. Блок питания содержит вентилятор, создающий циркулирующие потоки воздуха для охлаждения системного блока.

2.20. Что собой представляет системная плата?

Системная плата является основной в системном блоке. Она содержит компоненты, определяющие архитектуру компьютера:

· центральный процессор;

· постоянную (ROM) и оперативную (RAM) память, кэш-память;

· интерфейсные схемы шин;

· гнёзда расширения;

· обязательные системные средства ввода-вывода и др.

Системные платы исполняются на основе наборов микросхем, которые называются чипсетами (ChipSets). Часто на системных платах устанавливают и контроллеры дисковых накопителей, видеоадаптер, контроллеры портов и др. В гнёзда расширения системной платы устанавливаются платы таких периферийных устройств, как модем, сетевая плата, видеоплата и т.п.

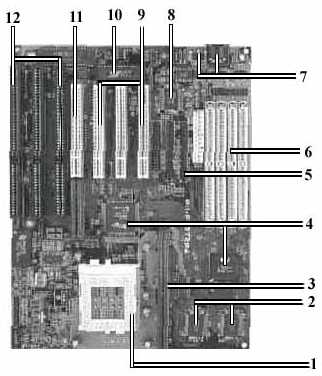

Рис. 2.29. Системная плата компьютера класса Pentium

1 — Разъём под центральный процессор; 2 — Дополнительный кэш объёмом 256 Кбайт; 3 — Разъём под дополнительный кэш; 4 — Контроллеры внешних устройств; 5 — Разъёмы накопителей на жёстких магнитных дисках; 6 — Разъёмы под оперативную память, 4 планки; 7 — Коннектор (соединитель) клавиатуры и мыши; 8 — Микросхема, обслуживающая флоппи-дисковод, последовательные порты и параллельный порт; 9 — Разъёмы 32-битной шины (для видеокарты, карты Интернет и др.); 10 — Перезаписываемая BIOS (Flash-память); 11 — Мультимедийная шина; 12 — Разъёмы 16-битной шины.

2.21. Как организуется межкомпьютерная связь?

Назовём задачи, которые трудно или невозможно решить без организации информационной связи между различными компьютерами:

· перенос информации на большие расстояния (сотни, тысячи километров);

· совместное использование несколькими компьютерами дорогостоящих аппаратных, программных или информационных ресурсов — мощного процессора, ёмкого накопителя, высокопроизводительного лазерного принтера, баз данных, программного обеспечения и т.д.;

· перенос информации с одного компьютера на другой при несовместимых флоппи-дисководах (5,25 и 3,5 дюйма);

· совместная работа над большим проектом, когда исполнили должны всегда иметь последние (актуальные) копии общих данных во избежание путаницы, и т.д.

Есть три основных способа организации межкомпьютерной связи:

· объединение двух рядом расположенных компьютеров через их коммуникационные порты посредством специального кабеля;

· передача данных от одного компьютера к другому посредством модема с помощью проводных или спутниковых линий связи;

· объединение компьютеров в компьютерную сеть.

Часто при организации связи между двумя компьютерами за одним компьютером закрепляется роль поставщика ресурсов (программ, данных и т.д.), а за другим — роль пользователя этих ресурсов. В этом случае первый компьютер называется сервером, а второй — клиентом или рабочей станцией. Работать можно только на компьютере-клиенте под управлением специального программного обеспечения.

Сервер (англ. serve — обслуживать) — это высокопроизводительный компьютер с большим объёмом внешней памяти, который обеспечивает обслуживание других компьютеров путем управления распределением дорогостоящих ресурсов совместного пользования (программ, данных и периферийного оборудования).

Клиент (иначе, рабочая станция) — любой компьютер, имеющий доступ к услугам сервера.

Например, сервером может быть мощный компьютер, на котором размещается центральная база данных, а клиентом — обычный компьютер, программы которого по мере необходимости запрашивают данные с сервера. В некоторых случаях компьютер может быть одновременно и клиентом, и сервером. Это значит, что он может предоставлять свои ресурсы и хранимые данные другим компьютерам и одновременно использовать их ресурсы и данные.

Клиентом также называют прикладную программу, которая от имени пользователя получает услуги сервера. Соответственно, программное обеспечение, которое позволяет компьютеру предоставлять услуги другому компьютеру, называют сервером — так же, как и сам компьютер. Для преодоления несовместимости интерфейсов отдельных компьютеров вырабатывают специальные стандарты, называемые протоколами коммуникации.

Протокол коммуникации — это согласованный набор конкретных правил обмена информацией между разными устройствами передачи данных. Имеются протоколы для скорости передачи, форматов данных, контроля ошибок и др.

Для работы с сетью необходимо наличие специального сетевого программного обеспечения, которое обеспечивает передачу данных в соответствии с заданным протоколом. Протоколы коммуникации предписывают разбить весь объём передаваемых данных на пакеты — отдельные блоки фиксированного размера. Пакеты нумеруются, чтобы их затем можно было собрать в правильной последовательности. К данным, содержащимся в пакете, добавляется дополнительная информация примерно такого формата:

Адрес получателя

Адрес отправителя

Длина

Данные

Поле контрольной суммы

Контрольная сумма данных пакета содержит информацию, необходимую для контроля ошибок. Первый раз она вычисляется передающим компьютером. После того, как пакет будет передан, контрольная сумма повторно вычисляется принимающим компьютером. Если значения не совпадают, это означает, что данные пакета были повреждены при передаче. Такой пакет отбрасывается, и автоматически направляется запрос повторно передать пакет.

При установлении связи устройства обмениваются сигналами для согласования коммуникационных каналов и протоколов. Этот процесс называется подтверждением установления связи (англ. HandShake — рукопожатие).

2.22. Что такое компьютерная сеть?

Компьютерная сеть (англ. Computer NetWork, от net — сеть и work — работа) — совокупность компьютеров, соединенных с помощью каналов связи и средств коммутации в единую систему для обмена сообщениями и доступа пользователей к программным, техническим, информационным и организационным ресурсам сети.

Компьютерную сеть представляют как совокупность узлов (компьютеров и сетевого оборудования) и соединяющих их ветвей (каналов связи). Ветвь сети — это путь, соединяющий два смежных узла. Различают узлы оконечные, расположенные в конце только одной ветви, промежуточные, расположенные на концах более чем одной ветви, и смежные — такие узлы соединены по крайней мере одним путём, не содержащим никаких других узлов. Компьютеры могут объединяться в сеть разными способами.

Логический и физический способы соединения компьютеров, кабелей и других компонентов, в целом составляющих сеть, называется ее топологией. Топология характеризует свойства сетей, не зависящие от их размеров. При этом не учитывается производительность и принцип работы этих объектов, их типы, длины каналов, хотя при проектировании эти факторы очень важны.

СПРАВКА. Топология как математическое понятие:
Топология (от греч. topos — место и... логия), раздел математики, изучающий топологические свойства фигур, т. е. свойства, не изменяющиеся при любых деформациях, производимых без разрывов и склеиваний. Примерами топологических свойств фигур являются размерность, число кривых, ограничивающих данную область и т. д. Так, окружность, эллипс, контур квадрата имеют одни и те же топологические свойства, т. к. эти линии могут быть деформированы одна в другую описанным выше образом; в то же время кольцо и круг обладают различными топологическими свойствами: круг ограничен одним контуром, а кольцо —двумя.
(Советский энциклопедический словарь. "Советская энциклопедия", 1979).

Наиболее распространенные виды топологий сетей:

Линейная сеть. Содержит только два оконечных узла, любое число промежуточных узлов и имеет только один путь между любыми двумя узлами.

Кольцевая сеть. Сеть, в которой к каждому узлу присоединены две и только две ветви.

Древовидная сеть. Сеть, которая содержит более двух оконечных узлов и по крайней мере два промежуточных узла, и в которой между двумя узлами имеется только один путь.

Звездообразная сеть. Сеть, в которой имеется только один промежуточный узел.

Ячеистая сеть. Сеть, которая содержит по крайней мере два узла, имеющих два или более пути между ними.

Полносвязанная сеть. Сеть, в которой имеется ветвь между любыми двумя узлами. Важнейшая характеристика компьютерной сети — её архитектура.

Архитектура сети — это реализованная структура сети передачи данных, определяющая её топологию, состав устройств и правила их взаимодействия в сети. В рамках архитектуры сети рассматриваются вопросы кодирования информации, её адресации и передачи, управления потоком сообщений, контроля ошибок и анализа работы сети в аварийных ситуациях и при ухудшении характеристик.

Наиболее распространённые архитектуры:

· Ethernet (англ. ether — эфир) — широковещательная сеть. Это значит, что все станции сети могут принимать все сообщения. Топология — линейная или звездообразная. Скорость передачи данных 10 или 100 Мбит/сек.

· Arcnet (Attached Resource Computer Network — компьютерная сеть соединённых ресурсов) — широковещательная сеть. Физическая топология — дерево. Скорость передачи данных 2,5 Мбит/сек.

· Token Ring (эстафетная кольцевая сеть, сеть с передачей маркера) — кольцевая сеть, в которой принцип передачи данных основан на том, что каждый узел кольца ожидает прибытия некоторой короткой уникальной последовательности битов — маркера — из смежного предыдущего узла. Поступление маркера указывает на то, что можно передавать сообщение из данного узла дальше по ходу потока. Скорость передачи данных 4 или 16 Мбит/сек.

· FDDI (Fiber Distributed Data Interface) — сетевая архитектура высокоскоростной передачи данных по оптоволоконным линиям. Скорость передачи — 100 Мбит/сек. Топология — двойное кольцо или смешанная (с включением звездообразных или древовидных подсетей). Максимальное количество станций в сети — 1000. Очень высокая стоимость оборудования.

· АТМ (Asynchronous Transfer Mode) — перспективная, пока ещё очень дорогая архитектура, обеспечивает передачу цифровых данных, видеоинформации и голоса по одним и тем же линиям. Скорость передачи до 2,5 Гбит/сек. Линии связи оптические.

2.23. Как соединяются между собой устройства сети?

Для этого используется специальное оборудование:

· Сетевые кабели (коаксиальные, состоящие из двух изолированных между собой концентрических проводников, из которых внешний имеет вид трубки; оптоволоконные; кабели на витых парах, образованные двумя переплетёнными друг с другом проводами, и др.).

· Коннекторы (соединители) для подключения кабелей к компьютеру; разъёмы для соединения отрезков кабеля.

· Сетевые интерфейсные адаптеры для приёма и передачи данных. В соответствии с определённым протоколом управляют доступом к среде передачи данных. Размещаются в системных блоках компьютеров, подключенных к сети.
К разъёмам адаптеров подключается сетевой кабель.

· Трансиверы повышают уровень качества передачи данных по кабелю, отвечают за приём сигналов из сети и обнаружение конфликтов.

· Хабы (концентраторы) и коммутирующие хабы (коммутаторы) расширяют топологические, функциональные и скоростные возможности компьютерных сетей. Хаб с набором разнотипных портов позволяет объединять сегменты сетей с различными кабельными системами. К порту хаба можно подключать как отдельный узел сети, так и другой хаб или сегмент кабеля.

· Повторители (репитеры) усиливают сигналы, передаваемые по кабелю при его большой длине.

2.24. Как классифицируют компьютерные сети по степени географического распространения?

По степени географического распространения сети делятся на локальные, городские, корпоративные, глобальные и др.

Локальная сеть (ЛВС или LAN — Local Area NetWork) — сеть, связывающая ряд компьютеров в зоне, ограниченной пределами одной комнаты, здания или предприятия.

Небольшая офисная локальная сеть

Глобальная сеть (ГВС или WAN — World Area NetWork) — сеть, соединяющая компьютеры, удалённые географически на большие расстояния друг от друга. Отличается от локальной сети более протяженными коммуникациями (спутниковыми, кабельными и др.). Глобальная сеть объединяет локальные сети.

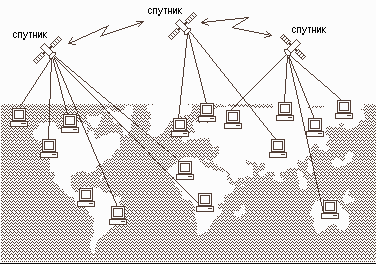

Глобальная сеть

Городская сеть (MAN — Metropolitan Area NetWork) — сеть, которая обслуживает информационные потребности большого города.

2.25. Как соединяются между собой локальные сети?

Для соединения локальных сетей используются следующие устройства, которые различаются между собой по назначению и возможностям:

 Мост (англ. Bridge) — связывает две локальные сети. Передаёт данные между сетями в пакетном виде, не производя в них никаких изменений. Ниже на рисунке показаны три локальные сети, соединённые двумя мостами.

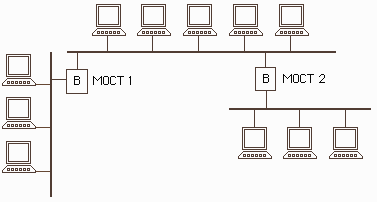

Соединение локальных сетей посредством мостов

Здесь мосты создали расширенную сеть, которая обеспечивает своим пользователям доступ к прежде недоступным ресурсам. Кроме этого, мосты могут фильтровать пакеты, охраняя всю сеть от локальных потоков данных и пропуская наружу только те данные, которые предназначены для других сегментов сети.

 Маршрутизатор (англ. Router) объединяет сети с общим протоколом более эффективно, чем мост. Он позволяет, например, расщеплять большие сообщения на более мелкие куски, обеспечивая тем самым взаимодействие локальных сетей с разным размером пакета.

Маршрутизатор может пересылать пакеты на конкретный адрес (мосты только отфильтровывают ненужные пакеты), выбирать лучший путь для прохождения пакета и многое другое. Чем сложней и больше сеть, тем больше выгода от использования маршрутизаторов.

 Мостовой маршрутизатор (англ. Brouter) — это гибрид моста и маршрутизатора, который сначала пытается выполнить маршрутизацию, где это только возможно, а затем, в случае неудачи, переходит в режим моста.

 Шлюз (англ. GateWay), в отличие от моста, применяется в случаях, когда соединяемые сети имеют различные сетевые протоколы. Поступившее в шлюз сообщение от одной сети преобразуется в другое сообщение, соответствующее требованиям следующей сети. Таким образом, шлюзы не просто соединяют сети, а позволяют им работать как единая сеть. C помощью шлюзов также локальные сети подсоединяются к мэйнфреймам — универсальным мощным компьютерам.

2.26. Как работают беспроводные сети?

Беспроводные сети используются там, где прокладка кабелей затруднена, нецелесообразна или просто невозможна. Например, в исторических зданиях, промышленных помещениях с металлическим или железобетонным полом, в офисах, полученных в краткосрочную аренду, на складах, выставках, конференциях и т.п. [48]

Топология "Все-Со-Всеми"

В этих случаях сеть реализуется при помощи сетевых радио-адаптеров, снабжённых всенаправленными антеннами и использующих в качестве среды передачи информации радиоволны. Такая сеть реализуется топологией “ Все-Со-Всеми ” и работоспособна при дальности 50–200 м.

Для связи между беспроводной и кабельной частями сети используется специальное устройство, называемое точкой входа (или радиомостом). Можно использовать и обычный компьютер, в котором установлены два сетевых адаптера — беспроводной и кабельный.

Топология "точка-точка"

Другой важной областью применения беспроводных сетей является организация связи между удалёнными сегментами локальных сетей при отсутствии инфраструктуры передачи данных (кабельных сетей общего доступа, высококачественных телефонных линий и др.), что типично для нашей страны. В этом случае для наведения беспроводных мостов между двумя удалёнными сегментами используются радиомосты с антенной направленного типа.

Топология типа "звезда"

Если в сеть нужно объединить несколько сегментов, то используется топология типа “ звезда ”. При этом в центральном узле устанавливается всенаправленная антенна, а удалённых узлах — направленные. Сети звездообразной топологии могут образовывать сети разнообразной конфигурации.

Сетевая магистраль с беспроводным доступом позволяет отказаться от использования медленных модемов.

2.27. Что такое сеть Интернет и как она работает?

Интернет — гигантская всемирная компьютерная сеть, объединяющая десятки тысяч сетей всего мира. Её назначение — обеспечить любому желающему постоянный доступ к любой информации. Интернет предлагает практически неограниченные информационные ресурсы, полезные сведения, учёбу, развлечения, возможность общения с компетентными людьми, услуги удалённого доступа, передачи файлов, электронной почты и многое другое. Интернет обеспечивает принципиально новый способ общения людей, не имеющий аналогов в мире.

Благодаря сети стал доступен (бесплатно или за умеренную плату) огромный объём информации. Так, пользователь в любой стране может связаться с людьми, разделяющими его интересы, или получить ценные сведения в электронных библиотеках, даже если они находятся на другом конце света. Нужная информация окажется в его компьютере за считанные секунды, пройдя путь по длинной цепочке промежуточных компьютеров, по кабелям и по радио, через горы и моря, по дну океана и через спутник.

Интернет финансируется правительствами, научными и образовательными учреждениями, коммерческими структурами и миллионами частных лиц во всех частях света, но никто конкретно не является её владельцем. Управляет сетью "Совет по архитектуре Интернет", формируемый из приглашённых добровольцев.

Сеть была создана в 1984 году, и сейчас ею пользуются примерно сорок миллионов человек. Интернет всё время изменяется, поскольку имеет много квалифицированных пользователей, которые пишут программы для себя, а затем распространяют их среди желающих. Постоянно появляются новые серверы, а существующие обновляют свой "репертуар". Стремительно растут информационные потоки.

Как можно связаться с Интернет?

Самый распространенный и недорогой способ — посредством модема и телефонной линии. При этом используются три типа подключения, отличающиеся друг от друга по объёму услуг и цене:

1. почтовое — позволяет только обмениваться электронной почтой с любым пользователем Интернет, самое дешёвое;

2. сеансное в режиме on-line ("на прямом проводе") — работа в диалоговом режиме — все возможности сети на время сеанса;

3. прямое (личное), самое дорогостоящее — все возможности в любое время.

При работе в сеансном режиме доступ к Интернет обычно покупается у провайдеров (англ. provide — предоставлять, обеспечивать) — фирм, предоставляющих доступ к некоторой части Интернет и поставляющих её пользователям разнообразные услуги.

Как связываются между собой сети в Интернет?

Отдельные участки Интернет представляют собой сети различной архитектуры, которые связываются между собой с помощью маршрутизаторов. Передаваемые данные разбиваются на небольшие порции, называемые пакетами. Каждый пакет перемещается по сети независимо от других пакетов. Сети в Интернет неограниченно коммутируются (т.е. связываются) друг с другом, потому что все компьютеры, участвующие в передаче данных, используют единый протокол коммуникации TCP/IP (читается "ти-си-пи / ай-пи"). На самом деле протокол TCP/IP — это два разных протокола, определяющих различные аспекты передачи данных в сети:

· протокол TCP (Transmission Control Protocol) — протокол управления передачей данных, использующий автоматическую повторную передачу пакетов, содержащих ошибки; этот протокол отвечает за разбиение передаваемой информации на пакеты и правильное восстановление информации из пакетов получателя;

· протокол IP (Internet Protocol) — протокол межсетевого взаимодействия, отвечающий за адресацию и позволяющий пакету на пути к конечному пункту назначения проходить по нескольким сетям.

Схема передачи информации по протоколу TCP/IP такова: протокол ТСР разбивает информацию на пакеты и нумерует все пакеты; далее с помощью протокола IP все пакеты передаются получателю, где с помощью протокола ТСР проверяется, все ли пакеты получены; после получения всех пакетов протокол ТСР располагает их в нужном порядке и собирает в единое целое.

Каким образом пакет находит своего получателя?

Каждый компьютер, подключенный к сети Интернет имеет два равноценных уникальных адреса: цифровой IP-адрес и символический доменный адрес. Присваивание адресов происходит по следующей схеме: международная организация Сетевой информационный центр выдает группы адресов владельцам локальных сетей, а последние распределяют конкретные адреса по своему усмотрению.

IP-адрес компьютера имеет длину 4 байта. Обычно первый и второй байты определяют адрес сети, третий байт определяет адрес подсети, а четвертый — адрес компьютера в подсети. Для удобства IP-адрес записывают в виде четырех чисел со значениями от 0 до 255, разделенных точками, например: 145.37.5.150. Адрес сети — 145.37; адрес подсети — 5; адрес компьютера в подсети — 150.

Доменный адрес (англ. domain — область), в отличие от цифрового, является символическим и легче запоминается человеком. Пример доменного адреса: barsuk.les.nora.ru. Здесь домен barsuk — имя реального компьютера, обладающего IP-адресом, домен les — имя группы, присвоившей имя этому компьютеру, домен nora — имя более крупной группы, присвоившей имя домену les, и т.д. В процессе передачи данных доменный адрес преобразуются в IP-адрес. Механизм такого преобразования подробно описан в [54].
