Стрічкові преси

За технологічною ознакою преси бувають:

- без вакуумні;

- з вакуум-камерою.

За конструктивною ознакою:

1. По розташуванню лопатевого вала:

- горизонтальні;

- вертикальні.

За конструкцією шнекового вала:

- з неперервною спіраллю;

- з переривистою спіраллю.

По формі корпуса:

- з циліндричним;

- конічним;

- ступінчастим.

Рис.11.

1. 2 - Двигун. 2,4.Муфта. 3. Редуктор. 5 - Передача на вал живильного валка. 6 - Верхній вал. 7 - Муфта. 8 - Живильний валок. 9 - Приймальна коробка. 10 - Корпус. 11 - Рубашка. 12 - Шнек. 13 - Випорна лопать. 14 - Головка преса. 15 - Мундштук. 16.Скребок.

Приймальна коробка служить для прийняття маси.

Рис.12.

Умова роботи , – кут тертя; =35…50^о; d_валка(0,7…0,75)D_шнека

n_валка(2…3)n_шнека

Рис.13.

Корпуси є:

- Циліндричні;

- Конічні;

- Комбіновані;

- Ступеневий.

– зазор між шнеком і корпусом;

Z = 2…2,5 – витка.

а) для пластичних глин;

б) для пістних;

в) для комбінованих середньої пластичності.

Корпуси футерують чавунними рубашками.

Рис.14.

1 - Корпус. 2 - Змінна рубашка. 3 - Проміжне кільце. 4 - Конічна вставка.

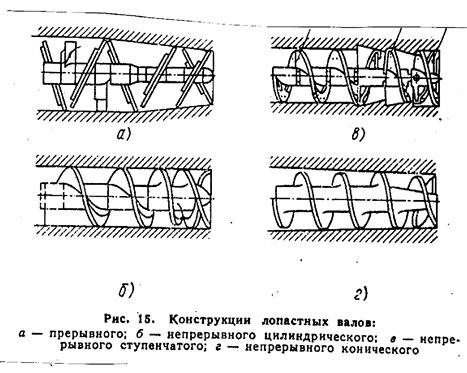

Рис.15 і 18.

1 - Транспортуюча. 2 - Ущільнююча. 3 - Випорна.

Найбільш раціональні одно- і двозаходні випорні лопаті.

Рис.16.

В окремих випадках кромку роблять широкою і вигнутою вперед. Лопатевий вал закінчується конусною вставкою 1 (Рис.18.), яка запобігає утворенню порожнин в глині по осі вала. Яка може викликати S–подібне утворення щілин або навіть наскрізний отвір.

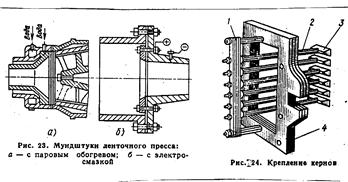

Рис.20-24.

1 - Планка. 2 - Стержень. 3 - Керн. 4 - Мундштук.

Головка преса – це зв’язуючи ланка між корпусом і мундштуком і служить для ущільнення і гомогенізації (надання однорідності масі). В головці вирівнюється швидкість і тиски, а також забезпечується плавний перехід струму маси від круглого перетину до форми виробу. Площа вихідного отвору головки в 2…2,5 рази менша ніж на вході. Для вирівнювання швидкості в перетині струму до головки кріплять металеві пластини – гальма. Частина внутрішньої поверхні може бути рифлена. Пресові головки можуть бути одно- або двомундштучні. Для зменшення тертя об стінки головки впроваджують паровий підігрів або подачу води в головку. Для виготовлення пустотілих виробів вилучають змінну вставку і встановлюють керн.
