Коннекторы

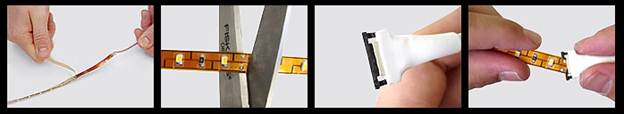

Коннекторы предназначенные для работы с лентой на чипах 3528 в конце своего номенклатурного названия имеют цифру 8, соответственно на чипах 5050 – цифру 10. Эти цифры соответствуют ширине ленты. В крайних случаях для работы с лентой 3528 можно использовать широкие коннекторы от ленты с чипами 5050, при монтаже необходимо следить чтобы лента располагалась ближе к центру коннектора. Если лента разрезана по месту технологической спайки, то припой на контактах ленты может мешать монтажу коннектора на ленту. В таком случае необходимо с помощью ножа аккуратно срезать остатки припоя с ленты. Порядок подключения коннектора:

1. Снять защитный слой с нижней поверхности ленты, тем самым освободив клеевой слой.

2. Отодвинуть заглушку на коннекторе (черная полоска).

3. Аккуратно вставить ленту в коннектор, следить чтобы плоскость с клеевым слоем была со стороны заглушки.

4. Закрыть заглушку.

Блоки питания IP20, мощностью 30 и 60 Ватт на конце линии 12В имеют штекеры для подключения этих блоков к некоторым типам контроллеров для RGB ленты. Если к такому блоку требуется подключение ленты без контроллера, то штекер отрезается, и производится скрутка с проводами коннектора.

Влагозащищенная лента (IP65)

Ленты, предназначенные для работы в условиях повышенной влажности, покрывают защитным слоем прозрачной смолы. По сути, под защитным слоем вставлена лента абсолютно идентичная не влагозащищенной. Слой смолы обеспечивает надежную защиту ленты от влаги и приемлемую защиту от механических повреждений. Такая лента предназначена для монтажа на фасадах зданий, в садово-парковой зоне, наружной рекламе и в помещениях с повышенной влажностью, где на нее будет гарантированно попадать вода. Лента схожа с не влагозащищенной (резка, монтаж коннекторов и т.д.). Только не стоит забывать, что места разреза ленты необходимо герметизировать, для этого так-же отлично подходит автомобильный герметик.
