Поддержка качества обслуживания

Технология frame relay благодаря особому подходу гарантированно обеспечивает основные параметры качества транспортного обслуживания, необходимые при объединении локальных сетей.

Вместо приоритезации трафика используется процедура заказа качества обслуживания при установлении соединения, отсутствующая в сетях Х.25 и пробивающая себе дорогу в сетях TCP/IP в форме экспериментального протокола RSVP, который пока не поддерживается поставщиками услуг Internet. В технологии frame relay заказ и поддержание качества обслуживания встроен в технологию.

Для каждого виртуального соединения определяется несколько параметров, влияющих на качество обслуживания.

· CIR (Committed Information Rate) - согласованная информационная скорость, с которой сеть будет передавать данные пользователя.

· Bc (Committed Burst Size) - согласованный объем пульсации, то есть максимальное количество байтов, которое сеть будет передавать от этого пользователя за интервал времени Т.

· Be (Excess Burst Size) - дополнительный объем пульсации, то есть максимальное количество байтов, которое сеть будет пытаться передать сверх установленного значения Вс за интервал времени Т.

Гарантий по задержкам передачи кадров технология frame relay не дает, оставляя эту услугу сетям АТМ.

Основным параметром, по которому абонент и сеть заключают соглашение при установлении виртуального соединения, является согласованная скорость передачи данных. Для постоянных виртуальных каналов это соглашение является частью контракта на пользование услугами сети. При установлении коммутируемого виртуального канала соглашение о качестве обслуживания заключается автоматически с помощью протокола Q.931/933 — требуемые параметры CIR, Вс и Be передаются в пакете запроса на установление соединения.

Так как скорость передачи данных измеряется на каком-то интервале времени, то интервал Т и является таким контрольным интервалом, на котором проверяются условия соглашения. В общем случае пользователь не должен за этот интервал передать в сеть данные со средней скоростью, превосходящей CIR. Если же он нарушает соглашение, то сеть не только не гарантирует доставку кадра, но помечает этот кадр признаком DE(Discard Eligibility), равным 1, то есть как кадр, подлежащий удалению. Однако кадры, отмеченные таким признаком, удаляются из сети только в том случае, если коммутаторы сети испытывают перегрузки. Если же перегрузок нет, то кадры с признаком DE=1 доставляются адресату.

Такое щадящее поведение сети соответствует случаю, когда общее количество данных, переданных пользователем в сеть за период Т, не превышает объема Вс+Ве. Если же этот порог превышен, то кадр не помечается признаком DE, а немедленно удаляется из сети.

Для контроля соглашения о параметрах качества обслуживания все коммутаторы сети frame relay выполняют так называемый алгоритм «дырявого ведра» (Leaky Bucket). Алгоритм использует счетчик С поступивших от пользователя байт. Каждые Т секунд этот счетчик уменьшается на величину Вс (или же сбрасывается в 0, если значение счетчика меньше, чем Вс). Все кадры, данные которых не увеличили значение счетчика свыше порога Вс, пропускаются в сеть со значением признака DE=0. Кадры, данные которых привели к значению счетчика, большему Вс, но меньшему Вс+Ве, также передаются в сеть, но с признаком DE=1. И наконец, кадры, которые привели к значению счетчика, большему Вс+Ве, отбрасываются коммутатором.

Пользователь может договориться о включении не всех параметров качества обслуживания на данном виртуальном канале, а только некоторых.

Например, можно использовать только параметры CIR и Вс. Этот вариант дает более качественное обслуживание, так как кадры никогда не отбрасываются коммутатором сразу. Коммутатор только помечает кадры, которые превышают порог Вс за время Т, признаком DE=1. Если сеть не сталкивается с перегрузками, то кадры такого канала всегда доходят до конечного узла, даже если пользователь постоянно нарушает договор с сетью.

Популярен еще один вид заказа на качество обслуживания, при котором оговаривается только порог Be, а скорость CIR полагается равной нулю. Все кадры такого канала сразу же отмечаются признаком DE=1, но отправляются в сеть, а при превышении порога Be они отбрасываются..

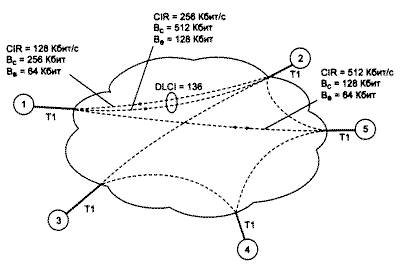

На рис. 1 приведен пример сети frame relay с пятью удаленными региональными отделениями корпорации. Обычно доступ к сети осуществляется каналами с большей чем CIR пропускной способностью. Но при этом пользователь платит не за пропускную способность всего канала, а за заказанные величины CIR, Bc и Be. Так, при использовании в качестве канала доступа канала Т1 и заказа службы со скоростью CIR, равной 128 Кбит/с, пользователь будет платить только за скорость 128 Кбит/с, а скорость канала Т1 в 1,544 Мбит/с будет влиять на верхнюю границу возможной пульсации Вс+Ве.

Рис. 1. Пример использования сети frame relay

Параметры качества обслуживания могут быть различными для разных направлений виртуального канала. Так, на рис. 1 абонент 1 соединен с абонентом 2виртуальным каналом. При направлении от абонента 1 к абоненту 2 канал имеет среднюю скорость 128 Кбит/с с пульсациями Вс=256 Кбит (интервал Т составил 1 с) и Ве=64 Кбит. А при передаче кадров в обратном направлении средняя скорость уже может достигать значения 256 Кбит/с с пульсациями Вс=512 Кбит и Ве=128 Кбит.

Механизм заказа средней пропускной способности и максимальной пульсации является основным механизмом управления потоками кадров в сетях frame relay. Соглашения должны заключаться таким образом, чтобы сумма средних скоростей виртуальных каналов не превосходила возможностей портов коммутаторов. При заказе постоянных каналов за это отвечает администратор, а при установлении коммутируемых виртуальных каналов - программное обеспечение коммутаторов. При правильно взятых на себя обязательствах сеть борется с перегрузками путем удаления кадров с признаком DE=1 и кадров, превысивших порог Вс+Ве.

Тем не менее в технологии frame relay определен еще и дополнительный (необязательный) механизм управления кадрами. Это механизм оповещения конечных пользователей о том, что в коммутаторах сети возникли перегрузки (переполнение необработанными кадрами). Специальный Биты кадра извещают об этом принимающую и передающую сторону. На основании значения этих битов принимающая сторона должна с помощью протоколов более высоких уровней (TCP/IP, SPX и т. п.) известить передающую сторону о том, что та должна снизить интенсивность отправки пакетов в сеть.

При создании коммутируемого виртуального канала параметры качества обслуживания передаются в сеть с помощью протокола Q.931. Этот протокол устанавливает виртуальное соединение с помощью нескольких служебных пакетов.

Абонент сети frame relay, который хочет установить коммутируемое виртуальное соединение с другим абонентом, должен передать в сеть по каналу D сообщение, которое имеет несколько параметров, в том числе:

адрес назначения

максимальный размер кадра в данном виртуальном соединении;

запрашиваемое значение CIR для двух направлений;

запрашиваемое значение Вс для двух направлений;

запрашиваемое значение Be для двух направлений.

Коммутатор, с которым соединен пользователь, анализирует параметры, указанные в пакете, и если коммутатор может их удовлетворить (располагая, естественно, информацией о том, какие виртуальные каналы на каждом порту он уже поддерживает), то пересылает сообщение следующему коммутатору. Следующий коммутатор выбирается по таблице маршрутизации. Если все коммутаторы на пути к конечному узлу согласны принять запрос, то создается виртуальный канал. По виртуальному каналу могут передаваться данные.
