Обладнання для кристалографічної орієнтації злитків

На злитку з погрішністю до 1° і менше необхідно знайти положення плоскості (110), по якій робиться базовий зріз, і плоскості (111), по якій злиток розрізається на окремі частини.

Рентгенівський метод. Різко виражений максимум інтенсивності відбиття рентгенівських променів від кристалічної гратки злитка спостерігається у випадку коли кут падіння визначається співвідношенням Вульфа-Брега.

2dsin𝛃=n𝛌

де

d – відстань між атомними площинами кристалу; n – ціле число; 𝛌 – довжина хвилі рентгенівського випромінювання; 𝛃 – брегговський гут відображення.

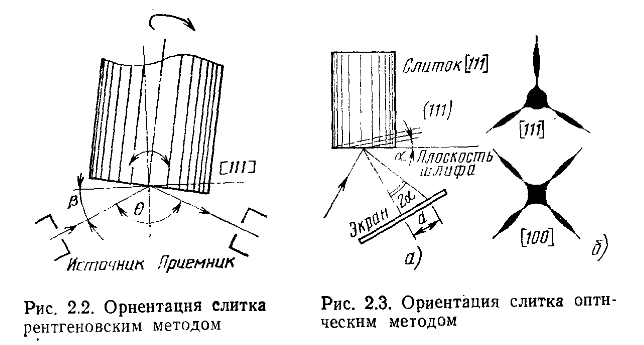

Для кожної кристалографічної площині при постійному значенні X характерний свій бреггівського кут, наприклад, для площини [ 111 ] в установці УРС - 50ІМ він становить 17 ° 5б. Розташувавши джерело і приймач відбитого рентгенівського випромінювання під кутом 0 = 180 ° - 2 𝛃, отримаємо максимальну інтенсивність відбитого променя, якщо нормаль до шуканої кристалографічної площини поділить кут 0 навпіл (рис. 2.2). Таким чином, обертаючи злиток навколо своєї осі і в площині розташування джерела і приймача рентгенівського випромінювання (рис. 2.2) і спостерігаючи за інтенсивністю відбитого променя, можна, фіксуючи максимум інтенсивності, знайти положення будь кристалографічної площині. Цей метод найбільш перспективний. Головними його перевагами є: мала трудомісткість, відсутність попереднього травлення злитка і, саме головне, можливість повної автоматизації процесу.
