Расшифровка рабочего бланка

Проведение замеров в скважине.

Заполнение прибора сжатым газом

Принцип работы дифференциального манометра основан на перепаде давления в двух секциях.

Прибор в скважину спускают через лубрикатор на проволоке диамет­ром 4,6 - 2,2 мм.

При проведении точных исследований рекомендуется манометр спари­вать с термографом.

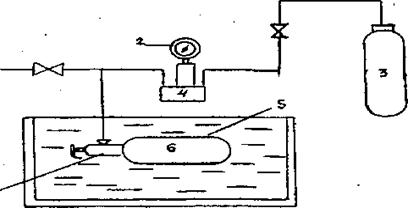

Рисунок 2.2 Заполнение дифференциального манометра перед спуском

Штуцер 1 при помощи трубок присоединяется к баллону со сжатым воздухом 3, глубинный дифманометр 6 помещается в горизонтальную водя­ную ванну 5 для проверки герметичности корпуса прибора, а также для кон­троля температуры. Контроль давления зарядки ведется по образцовому ма­нометру 2, установленному на манифольде 4. По окончании зарядки прибор отсоединяется, наконечник и впускной клапан прибора закрываются.

Подготовленный манометр спускают в скважину со скоростью не более 2 м в секунду. Во время спуска дифманометр термостатируется в течение 20 - 25 минут на глубине, где давление меньше или равно давлению зарядки, для того чтобы клапан прибора не открылся раньше времени вследствие то­го, что газ внутри дифманометра не успевает прогреться.

Изменение давления при изотермическом процессе определяют по формуле

(2.1)

где h₁и h₂ - измеренная ордината на бланке, см;

М - постоянная прибора, полученная при тарировке манометра равная

60,548 см;

P₀ - давление зарядки, МПа.

Рисунок 2.3 - Типовая кривая изменения давления

0 – 1-линия изменения давления при спуске прибора после открытия нижнего клапана

1 - 2 - линия стабилизация давления, после остановки-прибора на заданной глубине

2 -а- 3 - кривая восстановления давления, после Закрытия скважины 3- 4 - линия уменьшения давления при подъеме прибора.

Давление зарядки следует определить по формуле
