Практические динамограммы
Силы трения направлены против движения, поэтому при ходе вверх они увеличивают нагрузку, а при ходе вниз уменьшают. Инерционные нагрузки вызывают инерционный поворот динамограммы. Волнистый характер линий обусловлен колебательными процессами в штангах. При работе насосной установки могут быть различные неполадки, приводящие к утечкам жидкости в насосе и трубах или снижению коэффициента подачи насоса, что нарушает нормальный процесс изменения нагрузки на полированный шток. Эти изменения нагрузки легко проследить по динамограмме. Каждому нарушению нормальной работы насоса соответствует своя характерная форма динамограммы, по которой можно определить характер нарушения, не поднимая насос на поверхность. Силы трения направлены против движения, поэтому при ходе вверх они увеличивают нагрузку, а при ходе вниз уменьшают. Инерционные нагрузки вызывают инерционный поворот динамограммы. Волнистый характер линий обусловлен колебательными процессами в штангах. При работе насосной установки могут быть различные неполадки, приводящие к утечкам жидкости в насосе и трубах или снижению коэффициента подачи насоса, что нарушает нормальный процесс изменения нагрузки на полированный шток. Эти изменения нагрузки легко проследить по динамограмме. Каждому нарушению нормальной работы насоса соответствует своя характерная форма динамограммы, по которой можно определить характер нарушения, не полнимая насос на поверхность.

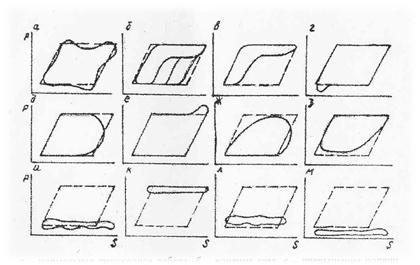

a -~ нормальная тихоходная работа; б - влияние газа; в - превышение подачи насоса над притоком в скважину; г - низкая посадка плунжера; д ~ выход плунжера из цилиндра невставного насоса, е - удары плунжера о верхнюю ограничительную гайку вставного насоса; ж - утечки в нагнетаемой части, з ~ утечки во всасывающей части; и - полный выход из строя нагнетательной части; к - полный выход из строя всасывающей части; л - полуфонтанный характер работы насоса; м - обрыв штанг; (пунктиром показаны линии теоретической динамограммы). Рисунок 3.3 - Практические динамограммы работы штангового насоса
