С воздушной прослойкой

Расчет толщины многослойного ограждения

Расчет толщины многослойного ограждения

Расчет толщины однослойного ограждения

Рисунок -Расчетная схема однослойной конструкции

1. Определить требуемое сопротивление теплопередаче R₀^ТР исходя из комфортных условий (по формуле) и условий энергосбережения.

2. Сопротивление теплопередаче рассчитываемой конструкции:

3. Учитывая, что R₀^ТР £ R₀ решить уравнение относительно d.

Рисунок – Расчетная схема многослойной конструкции

1. Определить требуемое сопротивление теплопередаче R₀^ТР исходя из комфортных условий (по формуле) и условий энергосбережения.

2. Сопротивление теплопередаче рассчитываемой конструкции.

3. Учитывая, что R₀^ТР £ R₀ решить уравнение относительно d.

Эффективным средством теплозащиты в ограждении является воздушная прослойка. Поэтому проектируют двойное и тройное остекление (рисунок).

Рисунок – Расчетная схема многослойного ограждения с воздушной прослойкой

Однако воздушная прослойка эффективна при неподвижном состоянии воздуха, т.е. герметичной прослойке, что в ограждающих конструкциях не исполнимо. Строительные материалы пористы, конструкции имеют неплотности, в результате прослойка вентилируется. При толщине прослойки более 50 мм усиливается циркуляция воздуха, термическое сопротивление воздушной прослойке R_в.п. снижается. На рисунке приведены графики зависимости термического сопротивления воздушной прослойки R_в.п. от ее толщины d_в.п. при горизонтальном и вертикальном положении прослойки.

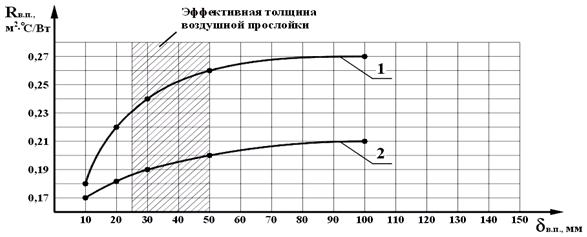

Рисунок – Зависимость термического сопротивления воздушной прослойки от ее толщины:

1 – при вертикальном расположении;

2 – при горизонтальном расположении

1. Определить требуемое сопротивление теплопередаче R^тр₀ исходя из комфортных условий (по формуле) и условий энергосбережения.

2. Сопротивление теплопередаче рассчитываемой конструкции:

3. Учитывая, что R^тр₀ < R₀ решить уравнение относительно d.
