Типы оборудования

Основным элементом сети SDHявляется мультиплексор (рис. 68). Обычно он оснащен некоторым количеством портов PDHи SDH: например, портами PDHна 2 и 34/45 Мбит/с и портами SDHSTM-1 на 155 Мбит/с и STM-4 на 622 Мбит/с. Порты мультиплексора SDHделятся на агрегатные и трибутарные.

Трибутарные порты часто называют также портами ввода-вывода, а агрегатные — линейными портами. Эта терминология отражает типовые топологии сетей SDH, где имеется ярко выраженная магистраль в виде цепи или кольца, по которой пе­редаются потоки данных, поступающие от пользователей сети через порты вво­да-вывода (трибутарные порты), то есть втекающие в агрегированный поток («tributary» дословно означает «приток»).

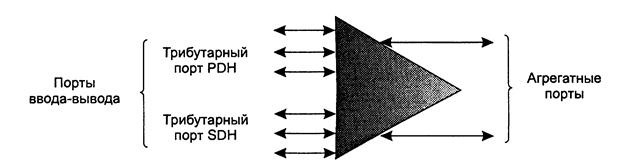

Рис. 68. Мультиплексор SDH

Мультиплексоры SDHобычно разделяют на два типа, разница между которыми определяется положением мультиплексора в сети SDH.

□ Терминальный мультиплексор (TerminalMultiplexer, ТМ) завершает агрегатные каналы, мультиплексируя в них большое количество трибутарных каналов (рис. 69), поэтому он оснащен одним агрегатным портом и большим числом трибутарных портов.

Рис. 69. Типы мультиплексоров SDH

□ Мультиплексор ввода-вывода (Add-DropMultiplexer, ADM) занимает промежуточное положение на магистрали (в кольце, цепи или смешанной топологии). Он имеет два агрегатных порта, транзитом передавая агрегатный по ток данных. С помощью небольшого количества трибутарных портов такой мультиплексор вводит в агрегатный поток или выводит из агрегатного потока данные трибутарных каналов.

Иногда различают так называемые цифровые кросс-коннекторы (DigitalCrossConnect, DXC) — мультиплексоры, которые выполняют операции коммутации над произвольными виртуальными контейнерами. В таких мультиплексорах не делается различий между агрегатными и трибутарными портами, так как они предназначены для работы в ячеистой топологии, где невозможно выделить агрегатные потоки.

Помимо мультиплексоров в состав сети SDHмогут входить регенераторы сигналов, необходимые для преодоления ограничений по расстоянию между мультиплексорами. Эти ограничения зависят от мощности оптических передатчиков, чувствительности приемников и затухания волоконно-оптического кабеля. Реге­нератор преобразует оптический сигнал вэлектрический и обратно, при этом восстанавливается форма сигнала и его временные характеристики. В настоящее время регенераторы SDHприменяются достаточно редко, так как стоимость их ненамного меньше стоимости мультиплексора, а функциональные возможности несоизмеримо беднее.
