И расположению рабочих колес

1. Горизонтальные насосы.

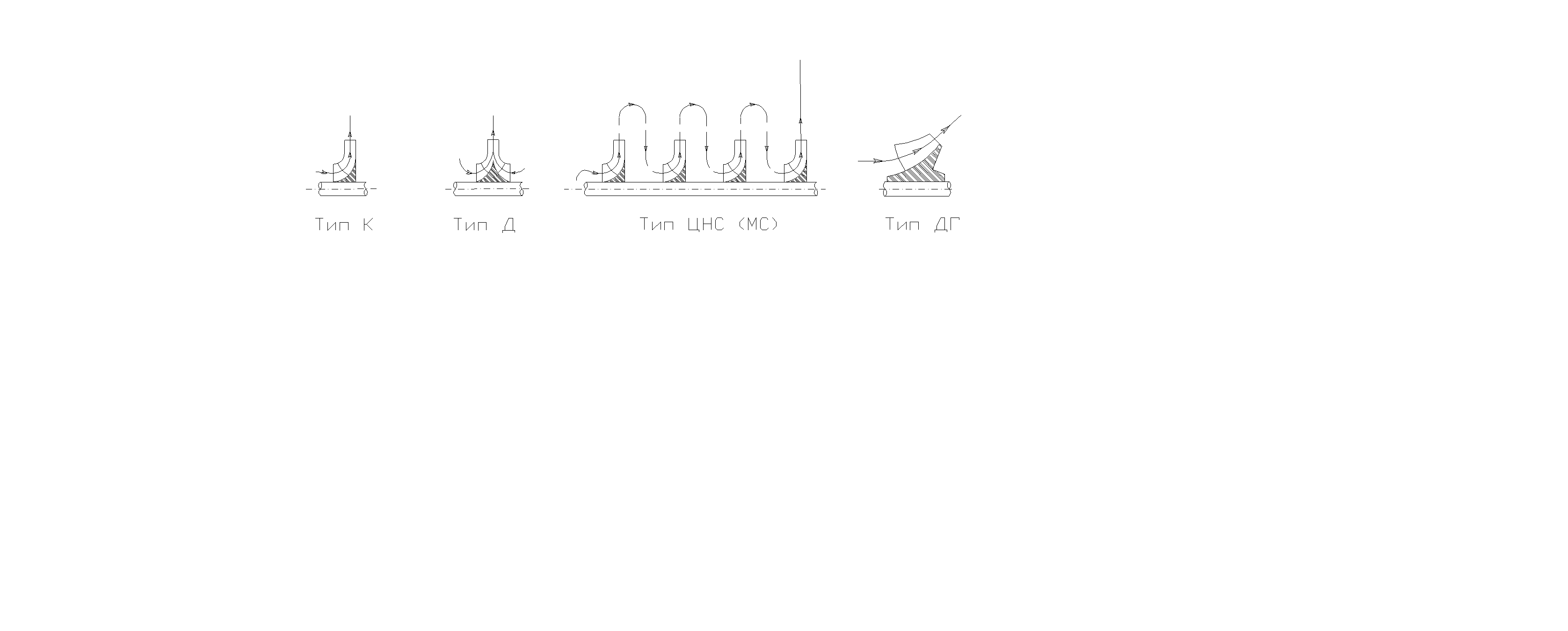

а) б) в) г)

- а) одноступенчатый (одноколесный) центробежный консольный насос;

- б) одноступенчатый (одноколесный) центробежный насос с двусторонним входом воды на колесо;

- в) многоступенчатый (многоколесный) центробежный секционный насос;

- г) одноступенчатый (одноколесный) диагональный насос.

а) б) в)

- а) одноступенчатый (одноколесный) осевой насос;

- б) многоступенчатый (многоколесный) центробежный насос с колесом первой ступени двустороннего входа;

- в) многоступенчатый (многоколесный) центробежный насос с попарно симметрично расположением колес.

2. Вертикальные насосы

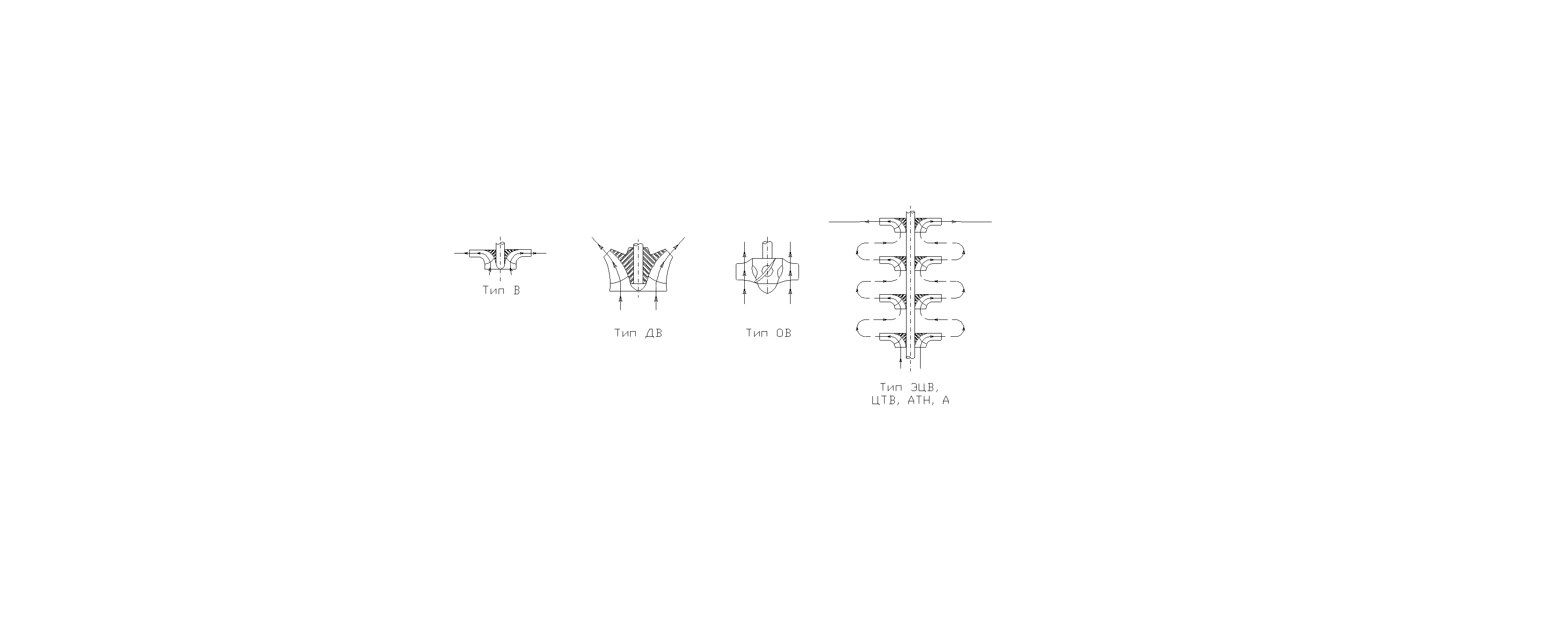

а) б) в) г)

- а) одноступенчатый (одноколесный) вертикальный центробежный насос;

- б) одноступенчатый (одноколесный) диагональный насос;

- в) одноступенчатый (одноколесный) осевой насос;

- г) многоступенчатый (многоколесный) центробежный секционный вертикальный насос. Обычно это насосы для подачи воды из скважин (ЭЦВ – электрический центробежный вертикальный, ЦТВ – центробежный вертикальный с трансмиссионным валом, АТН – артезианский турбинный насос, А – артезианский).
