Применение правило рычага в двухкомпонентных системах

Для двухкомпонентных систем применение правило рычага сводится к рассмотрению соответствующих коннод, концы, которых показывают точки составов фаз находящихся в равновесии, причем сама канода вертикально исходного состава делится на два отрезка, длины которых характеризуют количество равновесных фаз.

Предположим, что исходный расплав состава М’ охлажден до температуры t. При этой температуре в равновесии находится жидкая фаза, состав которой выражается буквой n и твердая фаза состав которой выражается точкой к, лежащей на вертикале состава соединения АВ. Исходный состав можно выразить точкой М, лежащей на пересечении канода nк с вертикально исходного состава М’m. По правилу рычага содержание при температуре t жидкой фазы и кристаллической фазы АВ(точка к) определяется из выражения:

Содержание жидкой фазы:

Содержание кристаллов АВ:

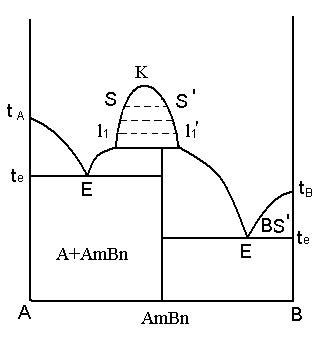

Силикаты также как и обычные жидкости иногда образуют расплавы разного химического состава, несмешивающихся между собой. Это явление называется ликвацией.

В приделах участка Ft₁ G существует две жидкие фазы(F и G) несмешивающиеся между собой, в составе которых изменяется температура, на это указывает изотермические линии:

FG= l₄ =l₄ ‘ l₂ = l₂’ вплоть до температуры tk при которой концентрация компонентов в жидких фазах выравнивается и получается уже однородная жидкая фаза. Здесь n=2, F=2+1-2=1. Линия FG отвечает условиям, когда n=3 (две жидкости, одна твердая фаза) и F= 0

Вопросы

1. Где применяется правило рычага?

2. Что такое коннода?
