Забезпечення стійкості на комунально-енергетичних об'єктах

Всі промислові ОЕ незалежно від їх конкретного призначення мають багато загальних рис: будівлі і спорудження основного і допоміжного виробництва, складські приміщення і будівлі адміністративно-господарського призначення; станочое і технологічне устаткування; елементи газо-, паро-, тепло-, водопостачання; між собою будівлі сполучені мережею внутрішнього транспорту, зв'язком, мережею енергоносіїв. Середня щільність забудови складає 30-60%.

При рішенні завдань підвищення стійкості функціонування ОЕ і галузей народного господарства найважливіше значення мають норми проектування інженерно-технічних заходів цивільної оборони (ІТМ ЦЗ), видані як частину будівельних норм і правил (СНіП 2.0.151-90). Все знову ОЕ, що будуються, і їх елементи зводяться в строгій відповідності з цими нормами під суворим контролем органів ЦЗ.

Дослідження стійкості функціонування ОЕ починається задовго до введення його в експлуатацію. Це робиться на стадії проектування, технічних, екологічних, економічних і інших експертиз. Кожна реконструкція або розширення об'єкту (його елементу) такі вимагають нового дослідження стійкості. Таким чином, дослідження стійкості - ця не одноразова дія, а динамічний, тривалий процес, що вимагає постійного контролю і уваги з боку керівництва, головних фахівців, служб цивільної оборони.

Основні вимоги норм ІТМ ЦЗ до планування і забудови міст, розміщенню в них ОЕ. Вимоги норм ІТМ ЦЗ спрямовані на зниження вірогідного збитку, кількості жертв, створення прийнятних умов для проведення рятувальних і інших невідкладних робіт (СіДНР) в можливих осередках ураження. Виконання цих вимог підвищує стійкість роботи міського господарства.

Зниження щільності забудови території міста, створення окремих мікрорайонів, міст-супутників, межами яких стають парки, смуги зелених насаджень, водойми, широкі магістралі - усе це створює протипожежні розриви. Наявність водойм дає можливість використати їх при гасінні пожежі, оскільки вірогідність збереження працездатності водопроводу мала.

Облаштування широких магістралей і створення необхідної транспортної мережі покликане не допустити утворення суцільних завалів, що утрудняють дії рятувальників і евакуацію населення. Ширина не завалюваної магістралі визначається формулою

Ш=Н_мах+15 м,

де Н_мах- висота найбільш високої будівлі на магістралі, м (якщо воно не каркасній конструкції).

Внутрішньоміська транспортна мережа між житловими і промисловими районами має бути надійною, мати виходи за місто, до вокзалів, пристаней. Міжміські магістралі (дороги) має бути поза містом, щоб колоны могли слідувати без заходу в місто.

Створення в заміській зоні лісопаркової смуги забезпечує відпочинок населення, а при НС - розміщення евакуйованих. Тут знаходяться будинки відпочинку, санаторії, туристичні і спортивні бази, місця відпочинку дітей. Слід звертати увагу на розвиток в заміській зоні дорожньої мережі, зв'язку, електропостачання, водозабезпечення, передбачити приміщення для магазинів, їдалень, підприємств побутового обслуговування.

Більшість заходів по захисту населення виконуються завчасно і вимагають величезних витрат. Це будівництво ЗС ЦЗ, забезпечення людей ЗІЗ, устаткування пунктів управління, систем сповіщення і зв'язку; планування заходів по РЕН. Для підвищення стійкості управління основні, запасні, резервні і дублюючі пункти управління забезпечуються усім необхідним устаткуванням.

Трубопроводи і комунально-енергетичні мережі слід розміщувати за межами зон можливих руйнувань або заглиблювати. Гаражі міського транспорту необхідно розосереджувати по території міста.

Вимоги до проектування, будівництва і реконструкції ОЕ. Будівлі і споруди на території ОЕ необхідно розміщувати розосереджено із забезпеченням між ними протипожежних розривів. Ширина протипожежного розриву визначається формулою

Ш_п=Н₁+Н₂+20м,

де Н₁ и Н₂ – висоти середніх будівель, м.

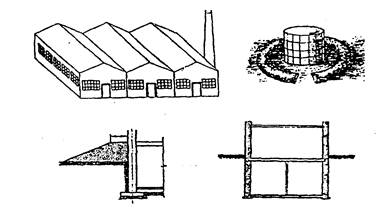

Відповідальні спорудження ОЕ будуються зниженій поверховості або заглибленими, їх форма повинна мати мінімальну парусність, щоб протистояти УВВ (рис.9.1). Найбільш стійкі до неї залізобетонні будівлі з металевим каркасом у бетонній опалубці

Рис.9.1. Конструктивні особливості, що покращують обтікання

об'єктів ударною повітряною хвилею

.

Для підвищення стійкості елементів ОЕ до світлового випромінювання застосовують вогнетривкі конструкції, матеріали, що не згорають, вогнезахисні обмазки елементів будівлі, що згорають, в якості перегородок застосовуються армовані або бетонні плити. Великі будівлі доцільно розділяти на секції стінами, що не згорають, брандмауерами.

Необхідно передбачити можливість герметизації будівель, продовольчих цехів і складів, щоб не допустити проникнення в них радіоактивних, хімічних речовин або бактеріологічних засобів. У складських приміщеннях має бути мінімальна кількість дверей і вікон, а ЛВГЖ і АХОВ повинні розміщуватися в окремих сховищах заглибленого типу.

Унікальне і цінне устаткування слід розміщувати в міцніших спорудженнях заглибленого типу. Допускається його розміщення в спорудах з легких конструкцій, що не згорають, під навісами або відкрито, оскільки устаткування стійкіше до дії УВВ, чим до обламань будівлі, що обрушилася (рис.9.2).

Рис.9.2. Захисні пристрої для устаткування

ОЕ по зберіганню і переробці ЛВГЖ (нафта, бензин) слід розміщувати нижче по ухилу місцевості від інших ОЕ і населених пунктів. Доцільно використати гірські вироблення. Між виробничими будівлями об'єкту мають бути зручні, з тверді покриттям дороги, що мають вихід на будь-який з декількох в'їздів на ОЕ.

Системи каналізації повинні мати не менше двох зливів в міські каналізаційні мережі і пристрої для аварійного скидання в котлован, траншею або інший пристрій.

Для забезпечення достатнього коефіцієнта послаблення радіації при будівництві промислових споруд збільшують товщину їх стін і перекриттів, використовують прокладення (броні, екрани) із спеціальних матеріалів (свинець, грунт).

Лазні, душові, миття машин має бути пристосоване для виконання спецобробки при зараженні людей, техніки, майна.

Підвищення стійкості постачання електроенергією. Електроенергія займає особливе місце в побуті і виробничій діяльності. Виведення із ладу електропостачання ОЕ призводить до його зупинки. Об'єм вироблення електроенергії характеризує економічний потенціал країни.

Система електропостачання включає наступні елементи:

- гідро-, теплові і атомні електростанції;

- ЛЕП, кабельну і внутрішню електромережу;

- трансформаторні і розподільні станції;

- диспетчерські пункти;

У єдину енергосистему країни входить велика кількість електростанцій, видалених на значну відстань один від одного, систем автоматичних пристроїв, здатних практично миттєво відключити будь-яке електроджерело або приймач, щоб врятувати працездатність системи. Електростанції системи працюють на різних видах палива.

Постачання електроенергією міст і великих об'єктів доцільно здійснювати від двох незалежних джерел. Якщо електропостачання ОЕ здійснюється від одного джерела, то на ОЕ має бути не менше двох введень з різних напрямів або автономна електростанція. Електрозабезпечення цехів слід здійснювати по незалежних підземних кабельних лініях. Необхідно передбачити можливість забезпечення виробництва електроенергією від агрегатів залізничного транспорту, морських (річкових) суден.

Стійкість трансформаторних підстанцій і розподільних пристроїв має бути не нижча стійкості самого об'єкту. Система електропостачання повинна мати захист від дії електромагнітного імпульсу ядерного вибуху. Для ОЕ має бути розроблена схема спеціальних режимів роботи системи електропостачання з поетапним підключенням цехів і ділянок до джерел електроенергії.

Підвищення стійкості постачання об'єктів водою. Безперебійна робота цілого ряду підприємств неможлива без надійного постачання водою. Так, витрата води при виробництві 1т хімічного волокна досягає 2000м³. Не менше потреба у воді у металургійного виробництва. Значення води для потреб населення і формувань ЦЗ важко переоцінити. Як приклад досить згадати, що Хіросіма опинилася в зоні суцільної пожежі через те, що було зруйновано водопостачання міста, і використовувати водопровід для гасіння пожеж стало неможливе.

Сучасний водопровід є складним комплексом наземних і підземних споруд, а також водопровідною мережею. Розрізняють дві групи вододжерел: від поверхневих (відкритих) водойм (річки, озера, болота) і від підземних вододжерел (артезіанські свердловини, джерела).

Найбільш слабкою ланкою системи водопостачання є наземні споруди і розміщене в них устаткування. Тому вже при проектуванні мають бути передбачені заходи по їх захисту від вражаючих чинників. У великих містах система повинна мати не менше двох джерел водопостачання, причому промислові ОЕ повинні мати два-три введення від міських закольцованных магістралей.

Забезпечити надійність і ремонтоспособность систем водопостачання можливо, якщо передбачено відключення пошкоджених ділянок без порушення ритму роботи усієї системи по постачанню споживачів. Між ділянками системи мають бути перемички, що дозволяють здійснювати подання води у будь-який трубопровід з обходом пошкоджених ділянок, басейни, можливість подання води, минувши відстійники або фільтри, безпосередньо в резервуари чистої води. Мережі водопостачання мають бути закольцовані. Резервні ємності з чистою водою необхідно розміщувати під землею, але на височинах, щоб мати можливість подавати воду в систему самопливно. Якщо в системі водопостачання використовуються водонапірні вежі, то має бути передбачена можливість подання води, минувши їх. Система водопостачання зобов'язана забезпечувати подання води споживачам, яким потрібно безперервне водопостачання, а також мінімальному числу пожежних гідрантів, розміщених уздовж вулиць. Водонапірні колодязі повинні розміщуватися поза зонами можливих завалів.

Слід звертати увагу на наявність артезіанських свердловин (навіть законсервованих), резервуарів чистої води, шахтних колодязів, місткостей. Має бути забезпечене надійне електроживлення устаткування артезіанських свердловин. Спорудження водозабору з відкритих джерел мають бути виконані із застосуванням міцних конструкцій і вузлів, що витримують дії вражаючих чинників. Має бути запас будівельних матеріалів і конструкцій, а також устаткування для їх швидкого вводу в дію після поразки. Артезіанські свердловини, резервуари чистої води і шахтні колодязі повинні забезпечувати роздачу води в пересувну тару. Необхідно усунути можливість проникнення пилу і забруднень в резервуари чистої води.

Слід передбачити можливість з'єднання промислового і комунального водопроводів для забезпечення очищення і знезараження води. Якщо живлення міського водопроводу здійснюється тільки від поверхневих джерел, то необхідно забезпечити спеціальний режим очищення і знезараження води від усіх видів зараження введенням підвищених доз реагентів і тривалішим їх контактом з водою. Таким чином, продуктивність водопроводу різко знизиться, і необхідно передбачити наявність резервних потужностей. Система водопостачання має бути обладнана приладами сигналізації і автоматичного відключення (перемикання) пошкоджених ділянок. На ОЕ звертається увага на наявність систем оборотного водопостачання, використовуваного для технічних потреб.

На станціях знезараження зберігається хлор в металевих місткостях під високим тиском в рідкому вигляді, що може привести до утворення ОчХП. Необхідно забезпечити безпечне зберігання хлору (міцне сховище, підготовлений персонал, наявність дегазуючих матеріалів і засобу дегазації).

Забезпечення стійкості при постачанні газом. На багатьох ОЕ газ використовується як паливо, а на хімічних - і як початкову сировину. Стійкість системи газопостачання має одно з первинних значень. При руйнуванні елементів системи газопостачання статечних значень. При руйнуванні елементів системи газопостачання окрім порушення технологічних процесів з'являється величезна небезпека виникнення пожеж, вибухів, загазованості місцевості, що може значно ускладнити роботу рятувальників і відновні роботи.

Система газопостачання складається з наступних елементів:

- джерел газу;

- магістральних газопроводів;

- компресорних, газгольдерных і газорозподільних станцій;

- міській газовій мережі;

- замочних (що відключають автоматично) пристроїв.

Від природних джерел газ за допомогою компресорних станцій подається по магістральних трубопроводах великого діаметру (1420мм) під тиском до споживачів. Магістральні трубопроводи обходять великі міста або розгалужуються на декілька ліній: зовнішня, високого тиску, повинна проходити поза зоною можливих руйнувань; середнього тиску (до 12 атм) може проходити в зоні слабких руйнувань.

Міська газова мережа ділиться на мережу високого тиску, мережа середнього тиску (0,1-3 атм) і мережа низького тиску (0,02-0,03 атм). Від газової міської мережі високого і середнього тиску живляться промислові ОЕ, а газова мережа низького тиску подає газ для побутових потреб.

Для підвищення стійкості функціонування міського господарства при виході з ладу системи газопостачання усі його об'єкти перекладають на інші види палива (мазут, нафта, вугілля, торф, дрова). Готовність переходу визначається наявністю необхідного устаткування і створенням достатніх запасів палива.

Для забезпечення надійності роботи системи газозабезпечення необхідно:

- вікна, фрамуги, двері і наземних газо расприделительных пунктах повинні відкриватися назовні, даючи вихід газам;

- газорозподільні станції розміщувати поза зоною можливих руйнувань і з різних сторін міста, збільшувати площу їх остекленения;

- газові мережі повинні розташовується під землею, бути обладнані надійною замочною апаратурою, закольцованы, і в певних місцях мають бути розміщені пристрої, що спрацьовують від надмірного тиску УВВ;

- на газопроводах використати телеметричну і замочну апаратуру дистанційного керування;

- забезпечити можливість роботи системи при зниженому тиску газу;

- здійснювати газопостачання від декількох джерел або мати декілька введень з різних сторін, забезпечувати закольцованность внутрішньозаводської розподільної мережі;

- створювати підземні сховища газу.

Забезпечення стійкості в роботі каналізації. Вихід з ладу системи каналізації або її елементів створить умови для виникнення вогнищ інфекцій, захворювань і епідемій. Це може значною мірою утруднити проведення рятувальних робіт.

Затоплення каналізаційними стоками частини територій міст, ОЕ і підвальних приміщень особливо небезпечно, якщо робота каналізаційної мережі забезпечується насосними станціями. Надійність цієї мережі можна підвищити, використовуючи декілька колекторів з незалежною системою каналізації на кожному і з'єднавши її окремі ділянки перемичками. Каналізаційні колектори перед переходами через річки, очисні споруди і інші небезпечні об'єкти повинні мати аварійні випуски, щоб не допустити виходу каналізаційних стоків на поверхню. Станції перекачування каналізаційних і стічних вод мають бути забезпечені надійним електроживленням і мати автономні джерела електроенергії.

Стійкість роботи систем теплопостачання. Елементи системи теплопостачання (теплоелектроцентралі, котельні, теплотраси) розміщуються в рисі міської забудови. Характер руйнувань залежить від уразливості цих елементів при дії вражаючих чинників.

Вихід гарячої води на поверхню призводить до затоплення значних ділянок території і представляє величезну небезпеку для живих організмів, а також веде до утворення значних порожнин під поверхнею землі, куди можуть провалюватися люди і техніка. Це створює серйозні труднощі при роботі рятувальників.

Підвищення надійності роботи теплових мереж в основному аналогічно виконанню заходів по підвищенню стійкості роботи систем водопостачання.
