Билет №45

«Напряжение прикосновения и шага»

Напряжение шага Uш (В) – есть напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновременно стоит человек. При этом длина шага, а принимается равной 0,8 м.

,

где b – коэффициент шага.

Таким образом, если человек удален на расстояние более 20 м от заземлителя, коэффициент b практически равен нулю, шаговое напряжение U_Ш = 0, т.е. с удалением от заземлителя U_Ш уменьшается.

Напряжение прикосновения Uпр (В) есть напряжение между двумя точками цепи тока, которых одновременно касается человек, или разность потенциалов рук и ног.

U_ПР = j_Р - j_Н,

где j_Р, j_Н – потенциалы рук и ног относительно земли.

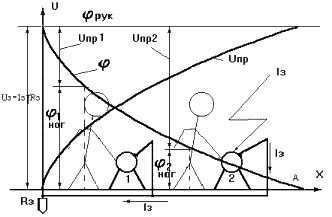

Схема напряжения прикосновения к заземленным токоведущим частям

При пробое на корпус заземлитель и связанные с ним элементы оборудования получают напряжение относительно земли U_З = I_ЗR_З, следовательно, руки человека, касаясь корпусов в любом месте, получают этот потенциал:

.

Потенциал ног определяется формой потенциальной кривой при растекании тока и удалением от заземлителя:

,

следовательно,

,

где – коэффициент прикосновения для полусферических заземлителей.

При расстоянии Х = (практически Х = 20м) напряжение прикосновения имеет наибольшее значение (точка А, рис.) U_ПР=j_З, при этом =1. Это наиболее опасный случай прикосновения. При наименьшем значении х, когда человек стоит непосредственно на заземлителе, U_ПР = 0;a = 0. Это безопасный случай. При других значениях х в пределах 0-20 м U_пр плавно возрастает от 0 до j_З, а от 0 до 1.
