Сила, передаваемая через шарнирные суставы

Человеческий или животный персонаж можно пред­ставить себе как комбинацию отдельных частей тела, соединенных боле или менее гибкими суставами. Нога состоит из тазобедренной кости, связанной шарнир­ным суставом; нижняя часть ноги соединена с верхней коленным суставом; ступня скреплена с лодыжкой подвижными суставами, система суставов управляет пальцами ног.

Таким же образом соединена рука с плечом. Если плечо резко движется назад, сила будет последователь­но передаваться от одной части руки к другой через су­ставы — как на рис. А. Сразу же после рывка вытянет­ся предплечье, удерживаемое тяжестью остальной час­ти руки, затем она передаст силу локтевому суставу, который потянет за собой запястье, кисть и т.д.

Конечно, у живых существ помимо внешнего воз­действия есть мускульная сила, способная изменить характер движения: затормозить его, изменить направ­ление. Тем не менее в анимации принцип остаточного движения (подробнее о нем на стр. 60 — 61 ) является одним из основных средств выразительности и анима­тор старается подчеркивать его при одушевлении пер­сонажей. Чем быстрее движение, тем больше гипербо­лизации. Поэтому руки и ноги можно двигать по той же схеме, что и палки в предыдущем примере. На рис. В гибкая кисть руки отстает от локтя и предплечья, толкающих ее вперед, а затем сама движется дальше, когда остальная часть руки уже остановилась. Ступня на рис. С отстает от поднятой в колене ноги, но при опускании носок ее задирается кверху, продолжая по инерции двигаться в ранее заданном направлении. Та­кой же момент инерции испытывает ступня на рис. D.

На рис. Е дирижерская палочка с отставанием по­вторяет движения держащей ее руки.

Принцип действия сил через гибкие соединения одинаково приложим в одушевлении как человеческих, так и животных персонажей.

Пространственное распределение фаз (общие замечания)

Когда физическое тело, находящееся в статике, пере­мещается из одной точки в другую и снова останавли­вается, оно, согласно естественным законам, начинает с медленного движения и заканчивает постепенным за­медлением, достигая максимального темпа в средней части дистанции (рис. А). В деталях можно по-всякому варьировать, но общий принцип именно таков.

По такой схеме движется и поршень: аниматор дол­жен уменьшать деления между фазами в момент, когда он меняет направление. Такой расчет можно привести, распределив на равном расстоянии точки на окружно­сти и проецируя их в прямые линии (рис. В).

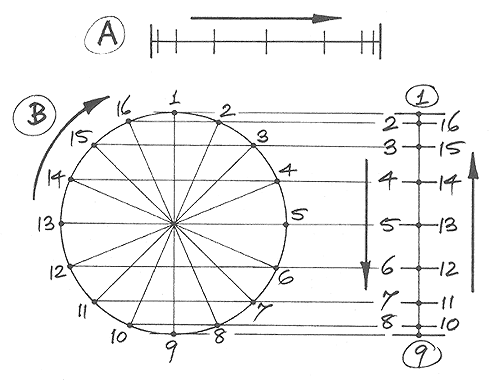

А) Движение объекта с постепенным нарастанием скорости и последующим угасанием.

В) Вращение круга, проецируемое на вертикальную прямую, дает гар­монический переход из статики к движению и затем снова в статику.

В анимации бывает трудно выстраивать шкалу таким способом. Поэтому многие аниматоры пользуются дру­гим приемом: делят общее расстояние пополам, находят среднюю фазу, затем разделяют надвое интервал между средней и крайней фазой. Потом этот отрезок тоже делят и т.д., а остальную работу проделывает уже фазовщик (см. схему С ).

Действие человека с пилой сходно с движением поршня: тело подается с ускорением вперед, замедля­ется перед остановкой, с ускорением отклоняется на­зад, снова замедляется у крайней точки и т.д. Вес тела переносится из одной точки опоры в другую, соответ­ственно этому размещаются и рисунки. Фазы движе­ния руки с пилой имеют другое пространственное де­ление (см. стр.75), поскольку работа пилы требует бо­лее широкого диапазона, чем качание корпуса.

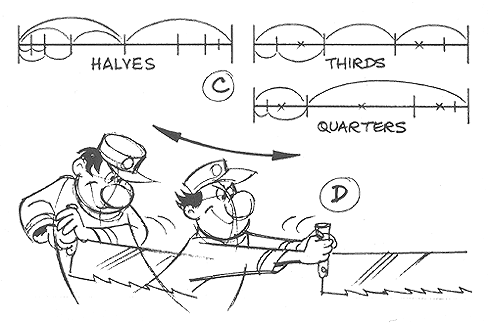

С) Метод нахождения средних промежуточных фаз при изменении скорости движения.

D) Пильщик замедляет движение в обоих крайних положениях и убыстряет его в середине.
