Механизмы управления стрельбой

Как отмечалось ранее, на летательном аппарате ААО устанавливается на значительном расстоянии от стрелка, что требует наличия системы дистанционного управления стрельбой. Главной составной частью этой системы являются механизмы управления стрельбой. К указанным механизмам, в общем случае, относятся:

- механизм начала (прекращения) стрельбы;

в зависимости от особенностей конструкции оружия, это может быть спусковой механизм или стартер;

- стреляющий механизм;

- механизм устранения задержки стрельбы из-за несрабатывания капсюля-воспламенителя патрона.

1.6.1. Спусковые механизмы

Спусковой механизм предназначен для удержания стреляющего механизма ударного типа во взведённом положении, если стрельба не производится. В этом случае, говорят, – стреляющий механизм выключен. Взведённое положение – это такое состояние, при котором ударник стреляющего механизма зафиксирован и находится под действием упругой силы сжатой боевой пружины.

При начале стрельбы спусковой механизм отпускает (расфиксирует) ударник, т.е., говорят, включает стреляющий механизм. Начинается стрельба, в процессе которой спусковой механизм с ударником не взаимодействует.

Основная деталь спускового механизма, которая непосредственно фиксирует ударник, называется, шептало.

Из современных образцов ААО спусковой механизм имеется только в составе пушки ГШ-23 (Рисунок 1.20). При отсутствии стрельбы электрошептало одним плечом взаимодействует с рычагом электромагнита, а другим фиксирует ударник стреляющего механизма во взведённом положении. При этом автошептало под действием переднего снижателя опущено вниз и не взаимодействует с ударником. Для производства стрельбы нажимается боевая кнопка. При её нажатии срабатывает электромагнит. В результате рычаг освобождает электрошептало, которое, в свою очередь, расфиксирует ударник. Последний ударяет по бойку и происходит выстрел.

Автошептало фиксирует ударник между выстрелами в процессе стрельбы с целью исключения удара по бойку при не запертом канале ствола. Если запирания канала ствола не произошло, то очередного выстрела не будет.

1.6.2. Стартеры

Стартер – это устройство, которое предназначено для сообщения блоку стволов многоствольного оружия вращательной скорости движения с целью начала стрельбы.

Величина скорости вращения блока стволов при срабатывании стартера составляет, как правило, 70…75% от номинальной скорости вращения, приобретаемой в процессе стрельбы. Энергия вращения затрачивается на выполнение операций досылания, запирания, производство выстрела и подачи.

В зависимости от вида энергии, используемой при работе, различают следующие виды стартеров:

- пиростартер (пушка ГШ-6-23М, пулемёт ЯкБ-12.7);

- пневмостартер (пушка ГШ-6-30А);

- электростартер (пулемёт ГШГ-7.62М);

- пружинный стартер – торсион (пулемёт ЯкБ-12.7).

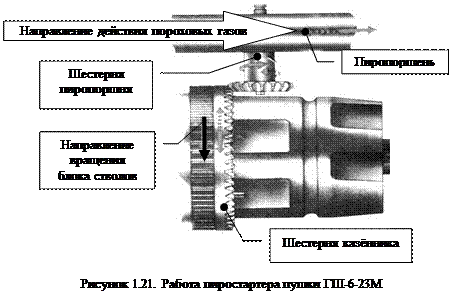

Пиростартер использует энергию, образующуюся при сгорании порохового заряда пиропатрона. Например, в пушке ГШ-6-23М пиростартер снаряжается десятью пиропатронами, что позволяет сделать десять очередей. При срабатывании пиропатрона, пороховые газы попадают в цилиндр и воздействуют на пиропоршень (Рисунок 1.21), сообщая ему значительную скорость поступательного движения. С помощью системы шестерён это движение преобразуется во вращательное движение казённика, жёстко связанного с блоком стволов.

Пневмостартер использует энергию сжатого воздуха. Принцип его действия аналогичен пиростартеру.

Основным устройством электростартера является электродвигатель, который для производства стрельбы, через редуктор сообщает начальное вращательное движение блоку стволов.

Пружинный стартер использует упругую энергию пружины, которая с помощью специальной планетарной передачи преобразуется во вращательное движение блока стволов.

1.6.3. Стреляющие механизмы

Следующая операция, которая происходит в автоматическом оружии после окончания перезаряжания, т.е. после запирания канала ствола, – это осуществление выстрела. Операция заключается в подаче электрического импульса или механическом воздействии на капсюль-воспламенитель патрона. В результате происходит выстрел.

Выстрел – это явление, включающее сложные термохимические, газодинамические, механические и термодинамические процессы, происходящие в канале ствола оружия.

Для производства выстрела служит стреляющий механизм. В зависимости от вида воздействия на капсюль-воспламенитель существует два типа стреляющих механизмов:

- стреляющий механизм ударного типа или ударный механизм;

- стреляющий механизм электрического типа или электрозапальный механизм.

Стреляющие механизмы ударного действия.

Ударные механизмы обеспечивают стрельбу при использовании патронов с капсюлями-воспламенителями ударного действия.

Основными деталями этих механизмов, в общем случае, являются:

- боёк – деталь, которая непосредственно воздействует на капсюль-воспламенитель патрона;

- ударник – деталь, ударяющая по бойку;

- боевая пружина – источник энергии.

Боёк, как правило, конструктивно входит в состав затвора.

В зависимости от способа сообщения бойку кинетической энергии, необходимой для срабатывания капсюля-воспламенителя патрона, ударные механизмы отличаются конструктивно.

В пушке ГШ-23 упругая энергия боевой пружины передаётся бойку через ударник и лодыжку затвора (Рисунок 1.22), а в пулемёте ГШГ-7.62М напрямую бойку.

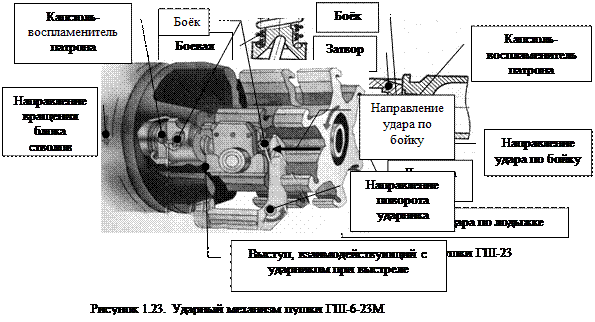

В пушке ГШ-6-23М и пулемёте ЯкБ-12.7 боевой пружины нет. Боёк получает кинетическую энергию от вращающегося блока стволов (Рисунок 1.23).

Стреляющие механизмы электрического типа.

Электрозапальные механизмы обеспечивают стрельбу при использовании патронов с электрокапсюлями-воспламенителями (ЭКВ). В этом случае спусковые механизмы в составе конструкции оружия отсутствуют. Основная деталь электрозапального механизма – электробоёк. Он конструктивно входит в состав затвора.

При нажатии на боевую кнопку электрический импульс напряжением +27В, при условии завершения операции запирания канала ствола, поступает на электробоёк из бортовой сети летательного аппарата. Срабатывает ЭКВ патрона, происходит выстрел (Рисунок 1.24).

1.6.4. Блокировка стрельбы при незапертом канале ствола

Каждый образец ААО спроектирован таким образом, что при отсутствии полного запирания канала ствола стреляющий механизм блокируется. Срабатывание патрона при не полностью запертом канале ствола чревато серьёзными последствиями, вплоть до катастрофы летательного аппарата. Функция блокировки стреляющего механизма при неполном запирании ствола на разных образцах ААО реализована по-разному.

Если в оружии используются электрозапальные стреляющие механизмы, то процесс запирания организован таким образом, что замыкание боевой электрической цепи: промежуточный контакт – электробоёк – ЭКВ патрона (Рисунок 1.24) происходит только после полного запирания канала ствола.

Если используется стреляющий механизм ударного типа, то в конструкции оружия предусматривается блокировка или ударника, или бойка. Так в конструкции пушки ГШ-23 для блокировки ударника предусмотрено автошептало. Только при полном запирании канала одного из стволов передний снижатель другого ствола повернёт автошептало на угол, при котором ударник освобождается и ударяет через лодыжку по бойку затвора.

В пушке ГШ-6-23М при не запертом канале ствола затвор не повёрнут до упора (Рисунок 1.25).

В результате направляющие выступы бойка не совпадают с выточкой затвора. Поэтому наконечник бойка не выходит за зеркало затвора и, следовательно, не сможет произвести удар по капсюлю-воспламенителю патрона.

1.6.5. Механизмы устранения задержки стрельбы

Механизм устранения задержек стрельбы предназначен для извлечения и удаления за пределы контура оружия «осечных» патронов.

Такой механизм имеется в составе конструкции одноствольного (пушка ГШ-301) и двуствольного (пушки ГШ-23, ГШ-30, ГШ-30К) оружия. В многоствольном оружии этот механизм отсутствует, т.к. энергии вращающегося блока стволов хватает на экстракцию и удаление нескольких, следующих один за другим, «осечных» патронов.

В пушках ГШ-23, ГШ-30, ГШ-30К для работы механизма устранения задержки используется энергия, образующаяся при сгорании порохового заряда пиропатрона.

Если в процессе стрельбы после очередного выстрела следующий патрон оказался «осечным», то, как правило, через 0.15с из системы управления оружием выдается электрический сигнал напряжением +27В в механизм устранения задержки стрельбы. Срабатывает пиропатрон, а энергия пороховых газов (Рисунок 1.26) используется для приведения в действие механизмов заряжания, т.е. выполняются операции отпирания канала ствола, экстракции «осечного» патрона, удаления патрона, подачи очередного патрона, его снижения и, наконец, запирания канала ствола.

Следует отметить, что в пушке ГШ-23 механизм устранения задержек используется также и для окончательной подготовки её к стрельбе, т.е. для перезаряжания. В результате второй патрон в ленте досылается в патронник, запирается канал ствола, происходит выстрел и начинается стрельба.

В пушке ГШ-301 механизм устранения задержек не приводит в действие механизмы перезаряжания. Работа механизма заключается в непосредственном инициировании порохового заряда патрона, минуя «осечный» электрокапсюль – воспламенитель.

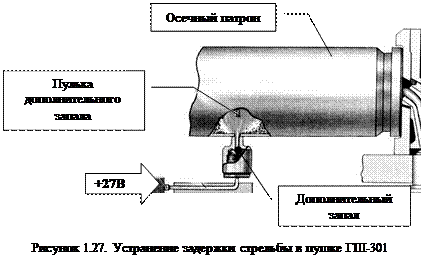

При отсутствии очередного выстрела в течение 0.15 секунд из системы управления оружием на дополнительный запал подаётся электрический импульс напряжением +27В (Рисунок 1.27) Дополнительный запал срабатывает, его пулька пробивает гильзу, форс огня воспламеняет пороховой заряд и происходит штатный выстрел.
