Анализ револьверного цикла автоматики оружия

Как уже отмечалось выше, для оружия с циклом автоматики револьверного типа характерным признаком является то, что число патронников больше числа стволов. На практике наибольшее распространение получило оружие с одним стволом и несколькими патронниками. Это отечественная 23-мм авиационная пушка Р-23 (Рисунок 1.45), французские 30-мм пушки Дефа–552, Дефа-553 (Рисунок 1.46), американская пушка М-39 и другие. Единственным примером двуствольного оружия является американская 20-мм авиационная пушка Мк-11. Многоствольного оружия с циклом автоматики барабанного типа на сегодняшний день не существует.

Рассмотрим особенности функционирования схемы автоматики с револьверным циклом на примере одноствольного оружия. Патронники, как правило, объединены в одном блоке - барабане. В процессе стрельбы этот барабан вращается вокруг своей продольной оси, которая параллельна оси канала ствола. При вращении каждый из патронников последовательно совмещается со стволом, т.е. ось патронника совмещается с осью канала ствола. В этот момент происходит выстрел и в течение всего времени t_в механизмы автоматики неподвижны. Допустим, патрон заперт в патроннике №1 (Рисунок 1.47). В патроннике №2 находится гильза предыдущего патрона. В патронник №4 дослан очередной патрон, а перед патронником №3 установлен патрон, который готов к досыланию. Произошёл выстрел. После истечения времени t_в происходит поворот барабана на 90°. За время поворота осуществляется отпирание патронника №1, экстракция гильзы из патронника №2, досылание патрона в патронник №3 и запирание патрона в патроннике №4. Одновременно осуществляется подача патронной ленты, снижение патрона (если необходимо), и удаление гильзы. Происходит новый выстрел и процесс повторяется.

Таким образом, характерной особенностью револьверного цикла автоматики является полное совмещение всех операций перезаряжания с операцией досылания. Время цикла t_ц складывается из времени досылания t_д и времени выстрела t_в. Такой цикл часто называют идеальным. В реальности добиться полного совмещения операций пока не удаётся.

По сравнению с обычным циклом автоматики, цикл револьверного типа имеет неоспоримые преимущества по темпу стрельбы. К примеру, 23-мм одноствольная пушка АМ-23, автоматика которой работает по обычному циклу, имеет темп стрельбы 1200…1300 выстр./мин, а 23-мм одноствольная пушка Р-23 с револьверным циклом автоматики имеет темп стрельбы 2400…2500 выстр./мин.

Рисунок 1.47. Схема автоматики с четырьмя патронниками

Время цикла револьверного типа можно уменьшить, если применить так называемое многотактное досылание. Для этого необходимо иметь барабан с числом патронников от пяти и более. В этом случае патрон досылается в патронник не за один приём, а за несколько тактов, число которых зависит от числа патронников. Например, если патронников шесть, тактов досылания будет три.

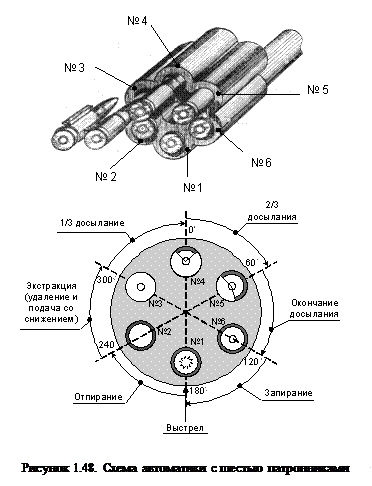

Пусть, патрон заперт в патроннике №1 (Рисунок 1.48). В патроннике №2 находится гильза предыдущего патрона. Перед патронником №3 установлен патрон, который готов к досыланию. В патронник №4 один патрон дослан примерно на 1/3 своей длины, в патронник №5 другой патрон дослан на 2/3 своей длины, а в патронник №6 третий патрон дослан полностью. Произошёл выстрел. После истечения времени t_в происходит поворот барабана на 60°. За время поворота осуществляется отпирание патронника №1, экстракция гильзы из патронника №2, досылание патрона на 1/3 своей длины в патронник №3, досылание патрона на 2/3 своей длины в патронник №4, полное досылание патрона в патронник №5 и запирание патрона в патроннике №6. Одновременно осуществляется подача патронной ленты, снижение патрона (если необходимо), и удаление гильзы. Происходит новый выстрел и процесс повторяется.

В общем случае время идеального револьверного цикла определяется по формуле

, (1.14)

где z – число патронников.

Итак, теоретически оружие с револьверным циклом автоматики имеет, неограниченные возможности повышения темпа. Одноствольное оружие может иметь почти такой же темп стрельбы как многоствольное оружие с обычным циклом автоматики. Однако, на практике, эти возможности существенно ограничены живучестью ствола. В оружии с револьверным циклом проблема живучести стволов стоит значительно острее, чем в оружии с обычным циклом автоматики. По этой причине в настоящее время почти всё высокотемпное оружие имеет многоствольную схему автоматики с обычным циклом.
