Exploded View. No. Fastener Torque Remarks
|
|
|
|

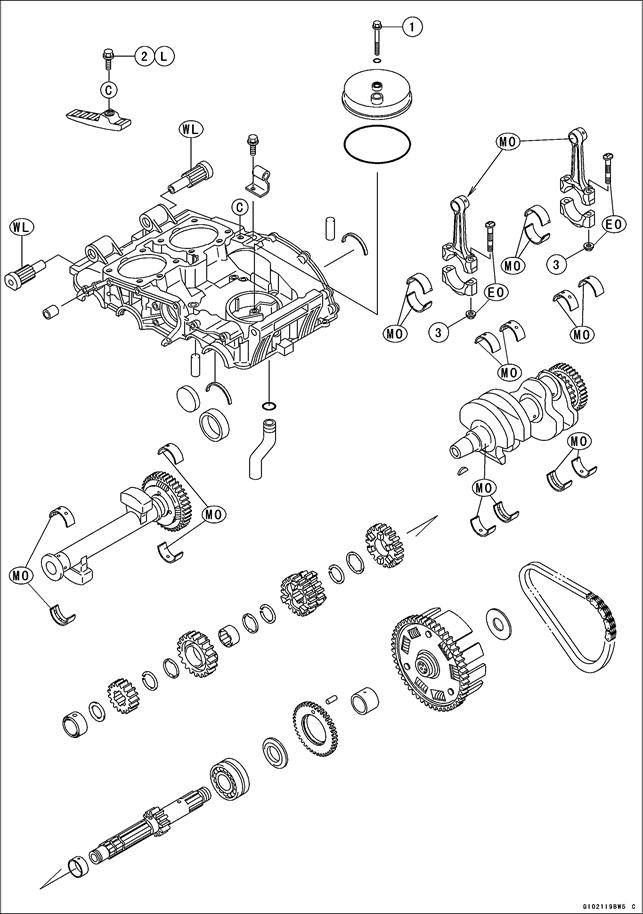

Exploded View
Exploded View
| No. | Fastener | Torque | Remarks | ||
| N-m | kgf-m | ft-lb | |||
| Breather Body Bolt | 5.9 | 0.6 | 52 in·lb | ||
| Upper Primary Chain Guide Mounting Bolt | 1.1 | 95 in·lb | L | ||
| Connecting Rod Big End Cap Nuts | 3.7 |
EO: Apply engine oil.
L: Apply a non-permanent locking agent. MO: Apply molybdenum disulfide oil. WL: Apply soap water solution or rubber lubricant.
CRANKSHAFT/TRANSMISSION 9-3
9-4 CRANKSHAFT/TRANSMISSION
CRANKSHAFT/TRANSMISSION 9-5 Exploded View
| No. | Fastener | Torque | Remarks | ||
| N-m | kgf-m | ft-lb | |||
| Shift Drum Bearing Holding Bolts | 1.1 | 95 in·lb | L | ||
| Gear Positioning Lever Nut | 1.1 | 95 in·lb | |||
| External Shift Mechanism Cover Bolts | 1.1 | 95 in·lb | |||
| Lower Primary Chain Guide Mounting Bolt | 1.1 | 95 in·lb | L | ||
| Neutral Switch | 1.5 | ||||
| Return Spring Pin | 2.0 | 14.5 | L | ||
| Crank Case Bolts (M6 × 40) | 1.2 | 104 in·lb | S | ||
| Crank Case Bolts (M6 × 60) | 1.2 | 104 in·lb | S | ||
| Crank Case Bolts (M6 × 80) | 1.2 | 104 in·lb | S | ||
| Crank Case Bolts (M8 × 55) | 2.8 | S | |||
| Crank Case Bolts (M8 × 75) | 2.8 | S | |||
| Crank Case Bolts (M8 × 100) | 2.8 | S | |||
| Engine Sprocket Nut | EO | ||||
| Shift Pedal Link Lever Mounting Bolt | 1.2 | 104 in·lb |
EO: Apply engine oil.
G: Apply high temperature grease.
L: Apply a non-permanent locking agent. LG: Apply liquid gasket.
S: Follow the specific tightening sequence. SS: Apply silicone sealant. WL: Apply soap water solution or rubber lubricant.
9-6 CRANKSHAFT/TRANSMISSION
|
|
|
|
|
