Среднее индикаторное давление

Задача 7.1.

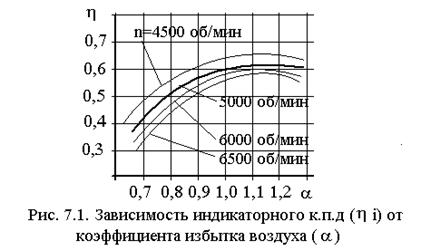

Четырёхтактный карбюраторный двигатель с наддувом подвергается испытаниям на режиме постоянной частоты вращения, равной 5000 об/мин, при изменении положения дроссельной заслонки (регистрируется нагрузочная характеристика). При этих испытаниях получен график, показанный на рисунке 7.1.

Испытания содержат 5 режимных точек. Результаты измерений на первом режиме следующие: a = 1,0; h_v = 0,73; Р_i =144,5 кВт. При измерениях на втором режиме получено, что произошло обогащение смеси на 10%, а коэффициент наполнения снизился на 5%, сравнительно с первым.

Решение.

Известно, что для четырёхтактного двигателя

следовательно и тогда для первого измерения имеем:

Определить величину среднего индикаторного давления для второго испытания, если известно, что рабочий объём двигателя равен 2,2 л. Известно также, что

Если воспользуемся отношением параметров первого и второго измерений, то получаем:

Для первого измерения из графика получаем, что

Во втором измерении получено, что из графика получаем: .

Следовательно после подстановки получаем:

[МПа].

Задача 7.2. Четырёхтактный карбюраторный двигатель с наддувом подвергается испытаниям на режиме постоянной частоты вращения, равной 4500 об/мин при изменении положения дроссельной заслонки (регистрируется нагрузочная характеристика). При этих испытаниях получен график, показанный на рисунке. (Рис. 7.1.). Испытания содержат 5 режимных точек. Результаты измерений на первом режиме следующие: a = 1,05; h_v = 0,75; Р_i = 134,2 кВт.

При измерениях на втором режиме получено, что произошло обогащение смеси на 15%, а коэффициент наполнения снизился на 7%, сравнительно с первым.

Определить величину среднего индикаторного давления для второго испытания, если известно, что рабочий объём двигателя равен 2,0 л.

(Ответ: 1,81 МПа).

Задача 7.3. Четырёхтактный карбюраторный двигатель с наддувом подвергается испытаниям на режиме постоянной частоты вращения, равной 6000 об/мин при изменении положения дроссельной заслонки (регистрируется нагрузочная характеристика). При этих испытаниях получен график, показанный на рисунке. (Рис. 7.1.). Испытания содержат 5 режимных точек. Результаты измерений на первом режиме следующие: a = 1,1; h_v = 0,76; Р_i = 124,6 кВт.

При измерениях на втором режиме получено, что произошло обогащение смеси на 12%, а коэффициент наполнения снизился на 6%, сравнительно с первым.

Определить величину среднего индикаторного давления для второго испытания, если известно, что рабочий объём двигателя равен 1,9 л.

(Ответ: 1,55 МПа).

Задача 7.4. Четырёхтактный карбюраторный двигатель с наддувом подвергается испытаниям на режиме постоянной частоты вращения, равной 6500 об/мин, при изменении положения дроссельной заслонки (регистрируется нагрузочная характеристика). При этих испытаниях получен график, показанный на рисунке. (Рис. 7.1.). Испытания содержат 5 режимных точек. Результаты измерений на первом режиме следующие: a = 0,95; h_v = 0,7; Р_i = 144,1 кВт.

При измерениях на втором режиме получено, что произошло обогащение смеси на 9%, а коэффициент наполнения снизился на 4%, сравнительно с первым.

Определить величину среднего индикаторного давления для второго испытания, если известно, что рабочий объём двигателя равен 2,3 л.

(Ответ: 1,042 МПа).

Задача 7.5.

Двухтактный бензиновый двигатель с числом цилиндров i=2 работает с частотой вращения n=5200 мин^-1 с коэффициентом избытка воздуха a=0,9 и имеет коэффициент наполнения h_v=70%. При этом его расход топлива составляет G_Т=2,6 кг/ч, l_o=15кг/кг. Двигатель имеет кривошипно-камерную продувку и наддув со степенью повышения давления р_к/р_о=1,2. Показатель политропы сжатия n_к=1,45. Геометрический рабочий объём цилиндров равен i×V_h=167,32 см³. Плотность поступающего в кривошипную камеру воздуха равна r_о=1,21 кг/м³.

Определить, какую долю потерянного хода имеет двигатель в процессе продувки – наполнения?

Решение.

Известно, что доля потерянного хода равна

Воспользуемся уравнением коэффициента наполнения

Отсюда получаем, что

Определим плотность продувочного заряда

Отсюда

Следовательно

Тогда окончательно получаем

Задача 7.6.

Двухтактный бензиновый двигатель с числом цилиндров i=1 работает с частотой вращения n=5500 мин^-1 с коэффициентом избытка воздуха a=0,95 и имеет коэффициент наполнения h_v=72%. При этом его расход топлива составляет G_Т=1,4 кг/ч. Двигатель имеет кривошипно-камерную продувку и наддув со степенью повышения давления р_к/р_о=1,18. Показатель политропы сжатия n_к=1,44. Геометрический рабочий объём цилиндра равен V_h=84,2 см³. Плотность поступающего в кривошипную камеру воздуха равна r_о=1,208 кг/м³.

Определить, какую долю потерянного хода имеет двигатель в процессе продувки – наполнения, если для применяемого топлива l_o=15,2 кг/кг?

(Ответ: 0,25).

Задача 7.7.

Двухтактный бензиновый двигатель с числом цилиндров i=4 работает с частотой вращения n=6000 мин^-1, с коэффициентом избытка воздуха a=1,0 и имеет коэффициент наполнения h_v=0,71. При этом его расход топлива составляет G_Т=5,6 кг/ч. Двигатель имеет кривошипно-камерную продувку и наддув со степенью повышения давления р_к/р_о=1,22. Показатель политропы сжатия n_к=1,43. Геометрический рабочий объём цилиндров равен i×V_h=340,5 см³. Плотность поступающего в кривошипную камеру воздуха равна r_о=1,20 кг/м³, l_o=14,9 кг/кг.

Определить, какую долю потерянного хода имеет двигатель в процессе продувки – наполнения?

(Ответ: 0,3).
