Представление BPMN-диаграммы с помощью УФО-модели

Для обеспечения такого представления используем соответствие между графическими элементами BPMN-нотации и УФО-моделей показанное в таблице З.2.

Таблица З.2. Соответствие графических элементов BPMN и УФО.

Описание элемента	Элементы BPMN	Элементы УФО
Событие (Event) Событие – это то, что происходит в течение бизнес-процесса и оказывает влияние на его ход. Чаще всего событие имеет причину (триггер) или воздействие (результат). Согласно влиянию Событий на ход бизнес-процесса, выделяют три типа: Стартовое событие (Start), Промежуточное событие (Intermediate) и Конечное событие (End).	Маркеры (триггеры) событий: -сообщение, -таймер, -ошибка, -отмена, -компенсация, -условие\правило, -сигнал.
Действие (Activity) Действие – общий термин, обозначающий работу, выполняемую исполнителем. Действия могут быть либо элементарными, либо неэлементарными (составными). Выделяют следующие виды действий, являющихся частью модели Процесса: Процесс (Process), Подпроцесс (Sub-Process) и Задача (Task).
Шлюз (Gateway) Шлюзы используются для контроля расхождений и схождений потока операций. Таким образом, данный термин подразумевает ветвление, раздвоение, слияние и соединение маршрутов. Внутренние маркеры указывают тип контроля развития бизнес-процесса.	Типы шлюзов: -Эксклюзивные ИЛИ (XOR); -ИЛИ (OR); -Комплексные (Complex); -И (AND).
Поток операций (Sequence Flow) Поток операций служит для отображения того порядка, в котором организованы действия Процесса.
Поток сообщений (Message Flow) Поток сообщений служит для отображения обмена сообщениями между двумя участниками, готовыми эти сообщения отсылать и принимать. На диаграмме BPMN два отдельно взятых Пула представляют собой двух участников процесса.
Объект данных (Data Object) Объекты данных рассматриваются как артефакты, так как они не влияют непосредственно на последовательный поток или поток сообщений процесса, но они обеспечивают ввод информации о том, какие действия требуют выполнения и/или что они производят.

Рассмотрим пример модели в нотации BPMN (см. рис. З.11).

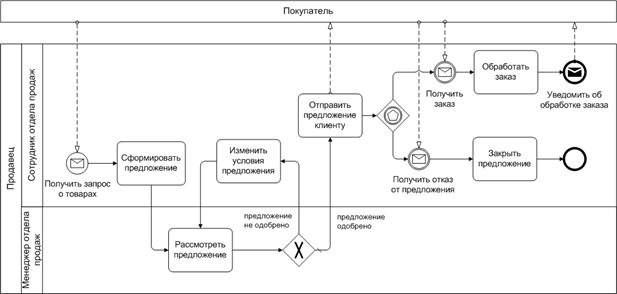

	Рис. З.11. – Пример диаграммы в нотации BPMN.

Преобразуем представленную на рисунке З.11 BPMN-диаграмму в УФО-модель, используя соответствия между графическими элементами. Результаты представлены на рисунках З.12 – З.14. В результате выполненного преобразования можно утверждать, что УФО-модель будет соответствовать BPMN-диаграмме если в ней:

- в классификацию, в категорию связей «По управлению (С)» введен абстрактный класс связей «Событие», разделенный на подклассы связей, соответствующие маркерам (триггерам) событий (так как элемент «Событие» в нотации BPMN, по сути дела, представляет связи/потоки или поступающие на обработку (на вход процесса), или генерируемые процессом (поступающие на выход));

- УФО-элементы в модели определены на уровне функций;

- введены специальные/служебные УФО-элементы, определенные на уровне узлов, обозначающие логические операции, обеспечивающие схождение и расхождение потоков;

- все потоки в BPMN-модели (операций и сообщений) представляются в УФО-модели связями из классификации (так как действия в процессах не могут просто так переходить одно в другое, они всегда обмениваются материей и информацией);

- элемент BPMN-модели «Объект данных» представляется в УФО-модели определенного вида связью из категории связей «По данным (D)»;

- пулы и дорожки BPMN-диаграммы представляются в УФО-модели УФО-элементами, определенными на функциональном уровне.

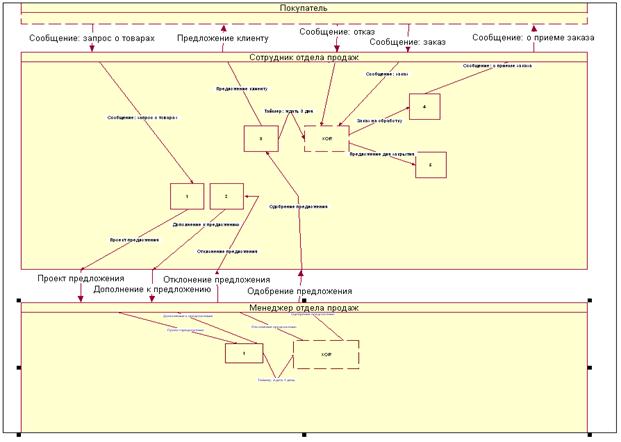

Рис. З.12. - Диаграмма на рис.З.11 в виде модели «Узел-Функция-Объект».

Показанное соответствие графических элементов некоторых графоаналитических нотаций (так называемых WF-спецификаций) элементам системно-объектных моделей, а также приведенные примеры преобразования диаграмм в этих нотациях в модели «Узел-Функция-Объект» показывают универсальность УФО-моделей. Таким образом, УФО-подход позволяет моделировать любые процессы и системы без ограничений и способен заменить собой любую существующую нотацию бизнес-моделирования. Учитывая, что возможна формализация УФО-подхода с помощью алгебраических средств (теории паттернов и теории процессов), можно говорить об УФО-моделировании как о едином универсальном способе представления организационных знаний. Данное обстоятельство обосновывает мнение отечественных специалистов по WF-языкам о том, что: "Еще нет WF-спецификации, с которой не было бы связано серьезных проблем, лидеры в этой области пока выглядят неоправданно сложными. Возможно, реальным WF-стандартом станет еще только разрабатываемая спецификация» [116].
