Электрические и механические параметры

Параметры качества

Таблица

Схема №	Название схемы
	САК плотности жидкостей (газов и взвесей) (Кориолисовый плотномер).
	САК рН технологического раствора (РН – метр РН202) (контроль качества технологических растворов в разнообразных производственных процессах и мониторинг промышленных сточных вод).
	CАР относительной влажности газовой среды в помещении (ИПТВ – 056; регулирующий клапан).
	Анализсостава дымовых газов и автоматическое включение вытяжной вентиляции (Комплексный анализатор дымовых газов SG800; магнитный пускатель; электродвигатель; сигнализация).
	Анализ проб газа и жидкостей (Хроматографический анализатор GC1000 Mark ΙΙ; сигнализация).
	Система улавливания пыли из отработанных и дымовых газов (Датчик для мониторинга пыли DT400G).
	Контроль содержания взвешенных частиц в газовых потоках на предприятиях (Прибор контроля запылённости газовых потоков ПИКП-Т).

Таблица

Схема №	Название схемы
	Контроль проводимости очищенной и бойлерной воды, разнообразных измерений проводимости в химической, пищевой и фармацевтич. промышленности (Измеритель проводимости SC202/402).
	Контроль числа оборотов электродвигателя мешалки (Тахометр ТЕЗ).
	Запуск электродвигателя мешалки (Пусковая кнопка, магнитный пускатель).

Таблица 10

Спецификация технических средств автоматизации

Номер позиции на функциональной схеме	Наименование параметра среды и места отбора импульс	Предел. Рабочее значение параметра	Место уста новки	Наименование и характеристика	Тип и модель	Количество	Завод изготови тель или поставщик	Примечание
На один аппарат	На все аппара ты

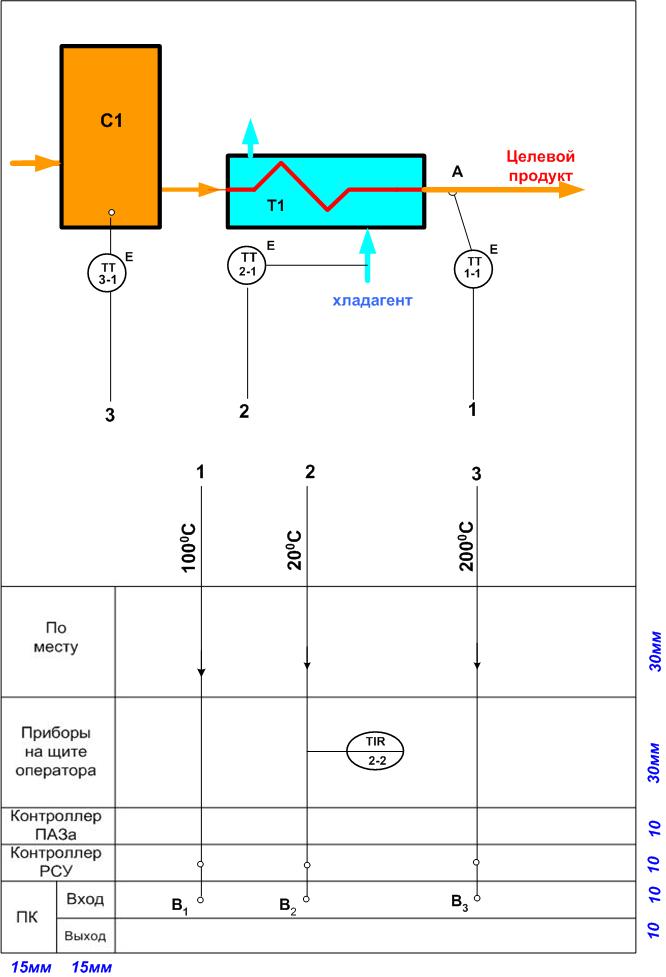

1-1	САК температуры целевого продукта на выходе из теплообменника Т 1.	100^0C	На трубо- провод. целев. продук	Интеллектуальный преобразователь температуры. Выходной сигнал (4-20) mA/HART, НСХ K, диапазон измеряемых температур (-50, +300)^0C. Доп. погр. анал. сигн. 1^0C, цифр. сигн. 0,5^0C.	Метран-281- Exia			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.79.
2-1	САК температуры хладагента на входе в теплообмен ник Т 1.	20^0C	На трубо- проводе хладагента	Интеллектуальный преобразователь температуры. Выходной сигнал (4-20) mA/HART, НСХ Pt 100, диапазон измеряемых температур (-50^0C,+200)^0C. Доп. погр. анал. сигн. 0,5^0C, цифр. сигн. 0,4^0C.	Метран-286- Exia			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.79.
17 мм	34 мм	20 мм	22 мм	64 мм	20 мм	15 мм	15 мм	23 мм	25 мм
2-2			На щите оператора	Показывающий, регистрирующий вторичный прибор. Вход и выход (4-20) mA, k=0,5; имеет двухпозиционное устройство сигнал. с релейным вых., габариты в мм (340*240*90); масса 12 кг.	А 100-Н			ПГ Метран, г. Челябинск	Каталог 2001, стр.320.
3-1	САК температуры целевого продукта в сборнике С1.	200^0C	В сбор нике С1 целев. продук	Интеллектуальный преобразователь температуры Выходной сигнал (4-20) mA/HART, НСХ K, диапазон измеряемых температур (-50^0C, +300)^0C. Доп. погр. анал. сигн. 1^0C, цифр. сигн. 0,5^0C.	Метран-281- Exia			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.79.
4-1	Многоканальный контроль температуры	100^0C	На трубо- провод. целев. продук	Интеллектуальный преобразователь температуры Выходной сигнал (4-20) mA/HART, НСХ K, диапазон измеряемых температур (-50, +300)^0C. Доп. погр. анал. сигн. 1^0C, цифр. сигн.. 0,5^0C.	Метран-281- Exia			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.79.
4-2	20^0C	На трубо- проводе хладагента	Интеллектуальный преобразователь температуры Выходной сигнал (4-20)mA/HART, НСХ Pt 100, диапазон измеряемых температур (-50^0C, +200)^0C. Доп. погр. анал. сигн. 0,5^0C, цифр. сигн. 0,4^0C.	Метран-286- Exia			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.79.

	2
4 -3		200 ^0C	В сбор нике С1 целев. продук	Интеллектуальный преобразователь температуры. Выходной сигнал(4-20)mA/HART, НСХ K, диапазон измеряемых температур (-50^0C, +300)^0C. Доп. погр. цифр. сигн. 0,5^0C.	Метран-281- Exia			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.79.

4 -4			На щите оператор	Термометр многоканальный для контроля, регистрации и сигнализации Т, Р, F и др., если значения их выхода составляют (4-20) mA. Всего каналов 6; к = 0,25. Вход (4-20) mA. Диапазон применения по t до 2500^оС, масса 1,5 кг.	ТМ 5101			ЗАО «ПГ Метран» г. Челябинск	Каталог 2001, стр 304.

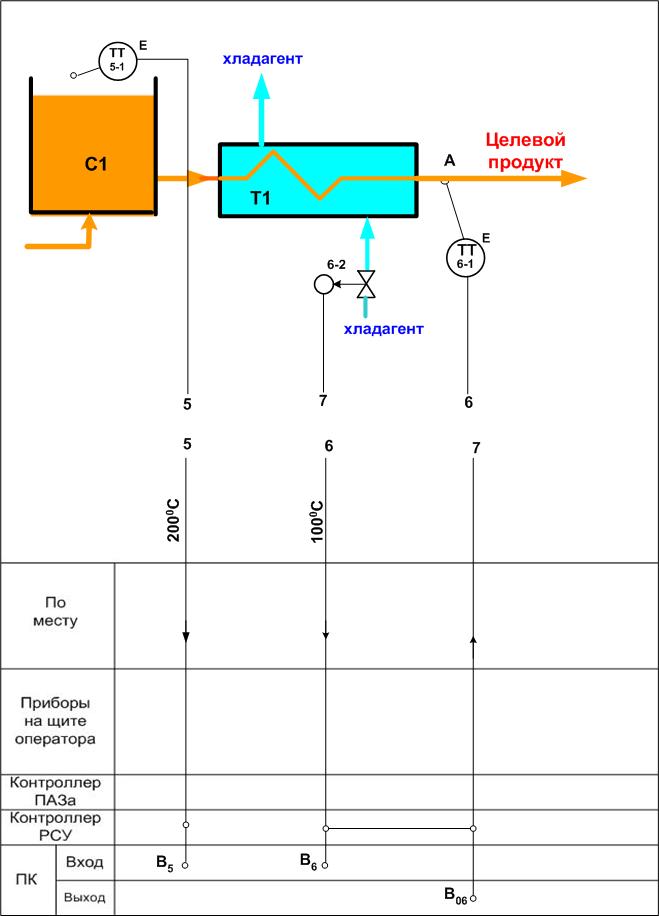

5-1	Контроль температуры целевого продукта в сборнике С 1 с использованием бесконтактного инфракрасного датчика.	200^0С	По месту	Бесконтактный инфракрасный датчик температуры; диап. (-18,+500)^0С, погрешность 1,4^0С (к=1). Выход (4-20)mA/HART; оптическое разрешение 33:1; масса 0,33 кг.	Thermalert TX, модель LT			ЗАО «ПГ Метран» г. Челябинск	Каталог №2, в.5/2006, стр.237.

2

6-1

САР температуры целевого продукта на выходе из теплообменника Т 1.

100 ^0C

На трубо- провод. целев.продукта

Интеллектуальный преобразователь температуры. Выходной сигнал (4-20)mA/HART, НСХ K, диапазон измеряемых температур (-50^0C, +300) ^0C. Доп. погр. анал. сигн. 1 ^0C, цифр. сигн. 0,5 ^0C.

Метран-281- Exia

ПГ Метран, г. Челябинск

Каталог №2, в.5/2006, стр.79.

6-2

На трубопроводе подачи хладагента

Регулирующий клапан с пневмоприводом АТА – 7. Нормально открытый, Dу = 100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. Класс проточки ANSI: VI Коэффициент пропускной способности принятый: Cv = 310. Комплект поставки: электропневматический позиционер с двумя манометрами. Исполнение по взрывозащите ExiaIICT4.

Камфлекс, серия 35-30232   4700Е (8013)

Фирма «DS-Controls», г. Великий Новгород

Каталог 2001.

7-1

САР температуры смеси в реакторе Р1 (теплообменник –типа «рубашка»).

100 ^0C

На трубо- провод. выходящего пара

Интеллектуальный преобразователь температуры. Выходной сигнал (4-20)mA/HART, НСХ K, диапазон измеряемых температур (-50^0C,+300)^0C. Доп. погр. анал. сигн. 1^0C, цифр. сигн. 0,5^0C.

Метран-281- Exia

ПГ Метран, г. Челябинск

Каталог №2, в.5/2006, стр.79.

7-2

На трубопроводе подачи подачи пара

Регулирующий клапан с пневмоприводом АТА – 7. Нормально закрытый, Dу = 100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. Класс проточки ANSI: VI Коэффициент пропускной способности принятый: Cv = 310. Комплект поставки: электропневматический позиционер с двумя манометрами. Исполнение по взрывозащите ExiaIICT4.

Камфлекс, серия 35-30232 4700Е (8013)

Фирма «DS-Controls», г. Великий Новгород

Каталог 2001.

8-1

Двухпозиционное регулирование температуры смеси в реакторе Р2.

(100-150) ^0C

По месту

Интеллектуальный преобразователь температуры. Выходной сигнал (4-20)mA/HART, НСХ K, диапазон измеряемых температур (-50^0C, +300)^0C. Доп. погр. анал. сигн. 1^0C, цифр. сигн. 0,5^0C.

Метран-281- Exia

ПГ Метран, г. Челябинск

Каталог №2, в.5/2006, стр.79.

8-2

На щите операт.

Показывающий, регистрирующий вторичный прибор. Вход и выход (4-20)mA, k=0,5; имеет двухпозиционное устройство сигнал. с релейным вых., габариты (340*240*90); масса 12 кг.

А 100-Н

ПГ Метран, г. Челябинск

Каталог 2001, стр.320.

8-3

По месту

Магнитный пускатель с управлением на переменном токе. I=420 A, U=380 B.

ПМЛ-400

ЗАО Теплоавтоматика, г.Москва

Каталог 2006.

	2
9-1	САР температуры целевого продукта в трубо- проводе на выходе из теплообменника (использование байпаса).	70^0C	На трубо- проводе целевого продукта проводе на выходе из теплообменника	Интеллектуальный преобразователь температуры. Выходной сигнал (4-20)mA/HART, НСХ Pt 100, диапазон измеряемых температур (-50,+200)^0C. Доп. погр. анал. сигн. 0,5^0C, цифр. сигн. 0,4^0C.	Метран-286- Exia			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.79.
9-2	На байпасе	Регулирующий клапан с пневмоприводом АТА – 7. Нормально закрытый, Dу = 100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. Класс проточки ANSI: VI Коэффициент пропускной способности принятый: Cv = 310. Комплект поставки: электропневматический позиционер с двумя манометрами. Исполнение по взрывозащите ExiaIICT4.	Камфлекс, серия 35-30232 4700Е (8013)			Фирма «DS-Controls», г. Великий Новгород	Каталог 2001.
10-1 10-2	САР температурной депрессии (разности температур) на входе в аппарат.	100^0C	По месту	Интеллектуальный преобразователь температуры. Выходной сигнал (4-20)mA/HART, НСХ K, диапазон измеряемых температур (-50^0C,+1000)^0C. Доп. погр. анал. сигн. 2,5^0C, цифр. сигн. 2^0C.	Метран-281- Exd			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.81.
10-3	По месту	Регулирующий клапан с пневмоприводом АТА – 7. Нормально открытый, Dу = 100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. Класс проточки ANSI: VI Коэффициент пропускной способности принятый: Cv = 310. Комплект поставки: электропневматический позиционер с двумя манометрами. Исполнение по взрывозащите ExiaIICT4.	Камфлекс, серия 35-30232   4700Е (8013)			Фирма «DS-Controls», г. Великий Новгород	Каталог 2001.

11-1	Защитное воздействие при превышении температуры смеси в реакторе.	400^0C	По месту	Интеллектуальный преобразователь температуры. Выходной сигнал (4-20)mA/HART, НСХ K, диапазон измеряемых температур (-50,+1000)^0C. Доп. погр. анал. сигн. 2,5^0C, цифр. сигн. 2^0C.	Метран-281- Exd			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.81.
11-2	По месту	Магнитный пускатель для включения электромагнитного клапана. Мощность 132 кВт. Окр. среда: температура (-40. +55) ^0C, влажность – до 100%.	ПМ 12-			ООО Уралэлектроконтактор НФ АК «ПРАКТИК»	Каталог, 2007, стр.8.
11-3	По месту	Клапан электромагнитный нормально закрытый, Ду = (20-80) мм, время открытия 1с, температура окр. среды (-30,+40)^0C; масса (3-15) кг.	КЭГ 9270			ФГУП СПО «Аналитприбор», г.Смоленск	Номенклатурный перечень, 2007, с.34.
11-4	По месту	Клапан электромагнитный нормально открытый, Ду = (20-80) мм, время открытия 1с, температура окр. среды (-30,+40)^0C; масса (3-15) кг.	КЭГ 9270			ФГУП СПО «Аналитприбор», г. Смоленск	Номенклатурный перечень, 2007, с.34.

21-1	САК разности избыточных давлений.	1МПа	По месту	Интеллектуальный датчик разности давлений. Выходной сигнал (4-20)mA/HART; диапазон измеряемых давлений (0,63-16) МПа; со встроенным индикатором. Доп. погр. 0,1%.	Метран-100-ДД, модель 1460, Код МП2, Вн			ПГ Метран, г. Челябинск	Каталог №1, в.5/2006, стр.79.
22-1	САР избыточного давления газа (жидкости) в заданном диапазоне значений в сборнике (двухпозиционное регулирование давления).	(3-4) МПа	По месту	Интеллектуальный датчик избыточного давления. Выходной сигнал (4-20)mA/HART; диапазон измеряемых давлений (1,0-16) МПа. Доп. погр.. 0,1%.	Метран-100-ДИ, модель 1162, Код МП2, Вн			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.79.
22-2	По месту	Магнитный пускатель для включения электромагнитного клапана. Мощность 132 кВт. Окр. среда: температура (-40. +55) ^0C, влажность – до 100%.	ПМ 12-			ООО Уралэлектроконтактор НФ АК «ПРАКТИК»	Каталог, 2007, стр.8.
22-3	По месту	Клапан электромагнитный нормально закрытый, Ду =(20-80)мм, время открытия 1с, температура окр. среды (-30,+40)^0C; масса (3-15) кг.	КЭГ 9270			ФГУП СПО «Аналитприбор», г.Смоленск	Номенклатурный перечень, 2007, с.34.
23-1	Сброс давления газа из сборника при превышении установочного значения давления.	5 МПа	По месту	Предохранительный клапан. Импульсно-предохранительное устройство. Установочное давление (0,1-26)МПа; для жидкости и газа; (0,1-5,0) МПа для пара.	ИПУ Серия 39 MPV			Yokogawa Electric-дс контролз	Каталог Prime group, 2007.

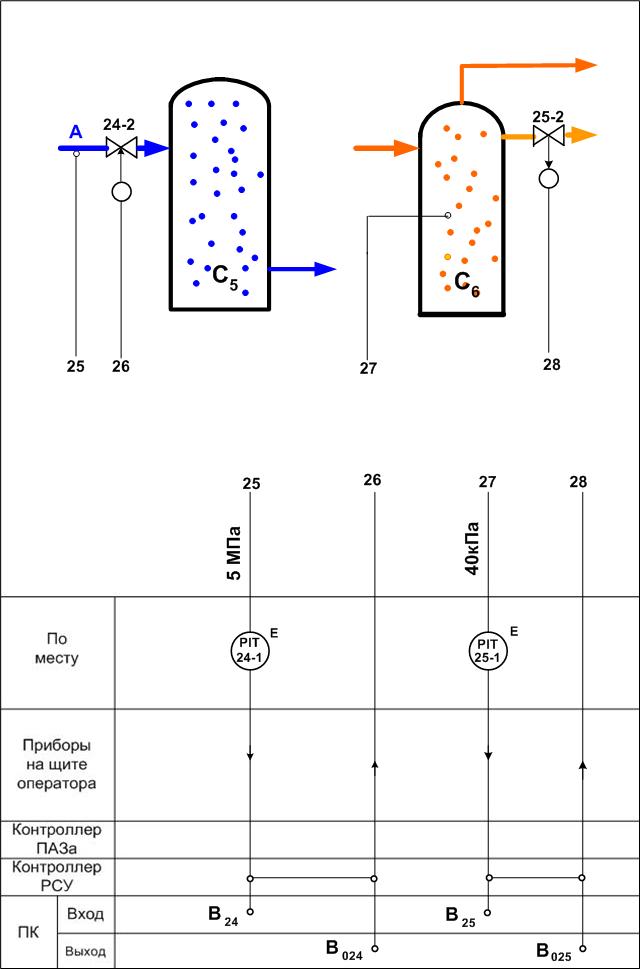

24-1	САР избыточного давления газа (жидкости) в трубопров. подачи компонента А.	5 МПа	По месту	Интеллектуальный датчик избыточного давления. Выходной сигнал (4-20)mA/HART; диапазон измеряемых давлений (1,0-16) МПа. Доп. погр. 0,1%.	Метран-100-ДИ, Модель1162, Код МП2, Вн			ПГ Метран, г. Челябинск	Каталог №2, в.5/2006, стр.79.
24-2	По месту	Клеточный клапан, нормально закрытый. Ду (50-400) мм, Ру (1,6-42) МПа, температура раб. среды (-196,+566)^0C. Управляющий сигнал (4-20) mA (или (0,02-0,1) мПА).	Клеточный клапан Серии			Yokogawa Electric-дс контролз	Каталог Prime group, 2007.
25-1	САР разрежения газа в сборнике С6.	40 кПа	По месту	Интеллектуальный датчик разрежения. Выходной сигнал (4-20)mA/HART; диапазон измеряемых давлений (10-100) кПа; со встроенным индикатором. Доп. погр. 0,1%.	Метран-100-ДВ, модель 1241, Код МП2, Вн			ПГ Метран, г. Челябинск	Каталог №1, в.5/2006, стр.79.
25-2	По месту	Регулирующий клапан с пневмоприводом АТА – 7. Нормально открытый, Dу = 100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. Класс проточки ANSI: VI Коэффициент пропускной способности принятый: Cv = 310. Комплект поставки: электропневматический позиционер с двумя манометрами. Исполнение по взрывозащите ExiaIICT4.	Камфлекс, серия 35-30232 4700Е (8013)			Фирма «DS-Controls»	Каталог 2001.
26-1	Защитное воздействие при превышении давления вязкой среды.	5 МПа	По месту	Многофункциональный датчик избыточного давления. Выходной сигнал (4-20)mA; диапазон измеряемых давлений (0,004—60) МПа. Измерение давления вязких субстанций с темп. до 125^0С. Доп. погр. 0,25%.	Метран 55, модель ДС 200 Exia			ПГ Метран, г. Челябинск	Каталог №1, в.5/2006, стр.163.
26-2	По месту	Магнитный пускатель с управлением на переменном токе. I=420 A, U=380 B.	ПМЛ-400			ЗАО Теплоавтоматика, г.Москва	Каталог 2006.
27-1	Защитное воздействие при превышении давления в сборнике жидкости (газа).	1 МПа	По месту	Реле избыточного давления. Среда-газ, жидкость, (0,4-1,6) МПа. Погр.срабатывания 1%. Одна или две уставки.	РД-1600			ПГ Метран, г. Челябинск	Каталог №1, в.5/2006, стр.227.
27-2	По месту	Магнитный пускатель для включения электромагнитного клапана. Мощность 132 кВт. Окр. среда: температура (-40. +55) ^0C, влажность – до 100%.	ПМ 12-			ООО Уралэлектроконтактор НФ АК «ПРАКТИК»	Каталог, 2007, стр.8.
27-3	По месту	Клапан электромагнитный нормально закрытый, Ду = (20-80)мм, время открытия 1с, температура окр. среды (-30,+40)^0C; масса (3-15) кг.	КЭГ 9270			ФГУП СПО «Аналитпри бор», г. Смоленск	Номенклатурный перечень,20007, с.34.

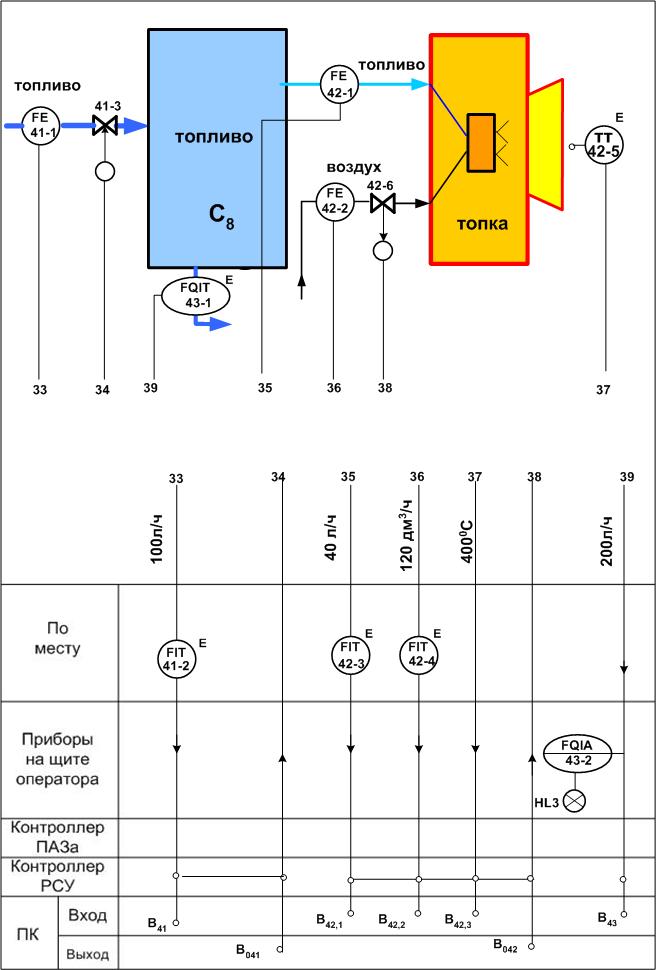

41-1	САР расхода топлива (жидкости, газа), поступающего в сборник C8.	100 л/ч	На трубопроводе	Диафрагма камерная, диаметр Dу = 80 мм, Ру = (0,6-10) МПа.	ДКС 10-50 ГОСТ 8.563.1			ПГ Метран, г.Челябинск	Каталог №3, в.5/2006, стр.80.
41-2	По месту	Интеллектуальный датчик разности давлений. Выход (4-20)mA/HART; диапазон (0,63-16)МПа; ЖКИ. Доп. погр. 0,1%.	Метран-100-ДД, Мод.1460, Код МП2, Вн			ПГ Метран, г. Челябинск	Каталог №1, в.5/2006, стр.79.
41-3	По месту	Сегментный клапан серии 35002 "Камфлекс нормально закрытый DN 25...300 мм (1"... 12") Температура среды (-200,+400) ^0С, PN (1,6-10) МПа, вход (4 – 20)mА (или. (0,02– 0,1) МПа).	Камфлекс, серия 35-30232 4700Е (8013)			Фирма «DS-Controls», г. Великий Новгород	Каталог 2001.
42-1 42-2	САР соотношения расходов компонент (топливо, воздух) на входе в топку с коррекцией расхода воздуха по температуре продуктов сгорания.	40 л/ч –топливо 120 дм^3/ч -воздух	На трубопроводе	Диафрагма камерная, диаметр Dу = 80 мм, Ру = (0,6-10) МПа,	ДКС 10-50 ГОСТ 8.563.1			ПГ Метран, г. Челябинск	Каталог №3, в.5/2006, стр.80.
42-3 42-4	По месту	Интеллектуальный датчик разности давлений. Выходной сигнал (4-20)mA/HART; диапазон измеряемых давлений (0,63-16)МПа; со встроенным индикатором. Доп. погр. 0,1%.	Метран-100-ДД, Мод.1460, Код МП2, Вн			ПГ Метран, г. Челябинск	Каталог №1, в.5/2006, стр.79.
42-5	400^0С	По месту	Бесконтактный инфракрасный датчик температуры; диапазон (-18,+500)^0С, погрешность 1,4 ^0С (к=1). Выход (4-20)mA/HART; оптическое разрешение 33:1; масса 0,33 кг.	Thermalert TX, модель LT			ЗАО «ПГ Метран» г. Челябинск	Каталог №2, в.5/2006, стр.237.
42-6		По месту	Сегментный клапан нормально открытый DN 25...300 мм (1"... 12") Темп. среды (-200, +400)^0С, PN (1,6-10) МПа, вход (4 – 20) mА.	"Камфлекс серия 35002			Фирма «DS-Controls»	Каталог 2006.
43-1	Контроль расхода и количества топлива, подаваемого по трубопроводу	200л/ч	По месту	Интеллектуальный преобразователь расхода вихреакустический, счётчик-расходомер. Выход (4-20)mA/HART; цифровой HART/Bell; ЖКИ. Диапазон (0,18-2000) м^3/ч; Tср = (1-150)^0С, Pи.ср - до 1,6 МПа, Ду = (25-300)мм, погр.1%.	Метран-303 ПР, Exia			ПГ Метран, г. Челябинск	Каталог №3, в.5/2006, стр.21.
43-2	На щите оператора	Показывающий, регистрирующий,сигнализирующий вторичный прибор. Вход и выход (4-20)mA, k=0,5; имеет двухпозиционное устройство сигнал. с релейным вых; габариты (340*240*90); масса 12 кг.	А 100-Н			ПГ Метран, г. Челябинск	Каталог 2001, стр.320.
44 -1	Контроль расхода мазута в трубопроводе	1000 кг/ч	По месту	Массовый расходометр для измерения массового расхода газа, жидкости, эмульсии, суспензии, взвеси, нефти, мазута, битума, гудрона и т.д. Выход (4-20)mA/HART, цифровой в стандарте Bell 202; условия измерения: Тсреды = (-240, 426) ^оС, Ртруб = (4-40) МПа, Ду – до 150 мм; диапазон измерения (0-272150) кг/ч Исполнение взрывозащищенное, k = 0.1.	Micro Motion, модели: Basis, Д, Elite			ЗАО «ПГ Метран» г. Челябинск (фирма Fisher Rosemount)	Метран, Номен. каталог 2001, стр. 354.
44-2	На щите оператора	Показывающий, регистрирующий вторичный прибор. Вход и выход (4-20)mA, k=0,5; имеет двухпозиционное устройство сигнал. с релейным вых., габариты (340*240*90); масса 12 кг.	А 100-Н			ПГ Метран, г. Челябинск	Каталог 2001, стр.320.

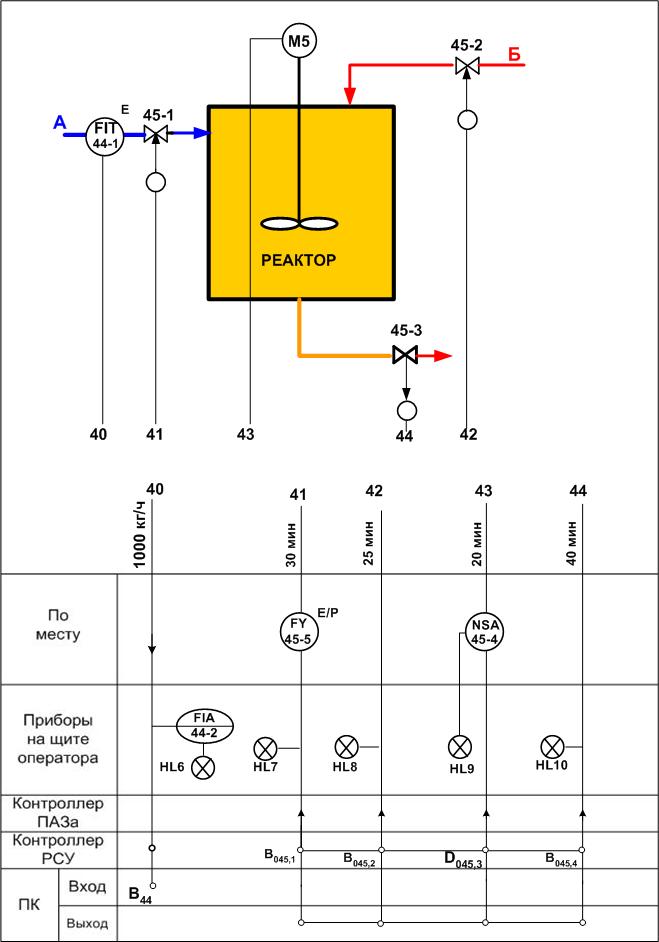

45-1	Программное управление периодическим (циклическим) процессом смешения компонент в реакторе.		По месту	Шиберная задвижка Ду (100...1500)мм, Pу до 25 МПа.Привод: пневматический, (может быть также пневмогидравлический, гидравлический, электрический).	серия G4N			фирма Grove	Каталог 2006.
45-2 45-3	По месту	Сегментный клапан (н/о; н/з) DN 25...300 мм (1", 12") Темп. среды (-200, +400) ^оС, PN (1,6-10) МПа, вход (4 – 20)mА.	"Камфлекс серия 35002			Фирма «DS-Controls»	Каталог 2006.
45-4	По месту	Магнитный пускатель с управлением на переменном токе. I=420 A, U=380 B.	ПМЛ-400			ЗАО Теплоавтоматика, г.Москва	Каталог 2006.

	2
45-5			По месту	Электропневматический преобраз. Вход(4 – 20)mА, выход (0,02 -0,1)МПа. Габариты 55*105*165мм, масса 1 кг, срок службы 10 лет.	ЭП-0030			Госреестр СИ №11051=87	Госреестр СИ
46-1	Дозатор-плотномер. Дозирование эмульсии, суспензии, взвеси, тяжелых и высоковязких сред (сырая нефть, мазут, битум, гудрон) по массе заданной дозы.	2 кг	По месту	Дозатор: жидкости (в т.ч. агрессивной), эмульсии, суспензии, взвеси, тяжелых и высоковязкие сред (сырая нефть, мазут, битум, гудрон). Параметры измеряемой среды: температура (-240...426) °С; рабочее избыточное давление в трубопроводе до 41,3 МПа. Ду = (3, 150) мм. Погрешность дозирования ±0,10%. Средний срок службы - 15 лет. Межповерочный интервал 2 года. Взрывозащищенное исполнение. Средний срок службы дозатора - не менее 15 лет. Средняя наработка на отказ - не менее 50000 часов.	Метран 1360 (модель сенсора CMF010)			ПГ Метран, г. Челябинск	Каталог №3, в.5/2006, стр.160.
46-2	100 кг	По месту	См.(46-1)	Метран 1360 (модель сенсора R100F)			ПГ Метран, г. Челябинск	Каталог №3, в.5/2006, стр.160.

	2
47-1	Дозирование сыпучих и кусковых материалов (по массе заданной дозы).	0,1т	По месту	Дозатор сыпучих и кусковых материалов (к=1; ГОСТ 10223-97). Кусковатость дозируемого материала (5 -50) мм: питатель электровибрац. Число циклов дозирования в час: 30. Затвор бункера челюстного типа с пневмоприводом. Условия эксплуат: (-20, +40)°С; Пределы дозирования: (0,05-0,2) т.	4310 Д-0,1			ОАО тяжёлого Весострое ния, ТОЧМАШ г. Одесса	Каталог 2006.
47-2	По месту	Магнитный пускатель с управлением на переменном токе. I= 420 A, U= 380 B.	ПМЛ-400			ЗАО Теплоавтоматика, г. Москва	Каталог 2006.
47-3	По месту	Сегментный клапан серии 35002 "Камфлекс нормально закрытый. DN (25-300) мм Температура среды (-200,+400)^0С, PN (1,6-10) МПа), Вход (4 – 20) mА (или(0,02– 0,1)МПа).	"Камфлекс серии 35002			Фирма «DS-Controls», г. Великий Новгород	Каталог 2001.

	2

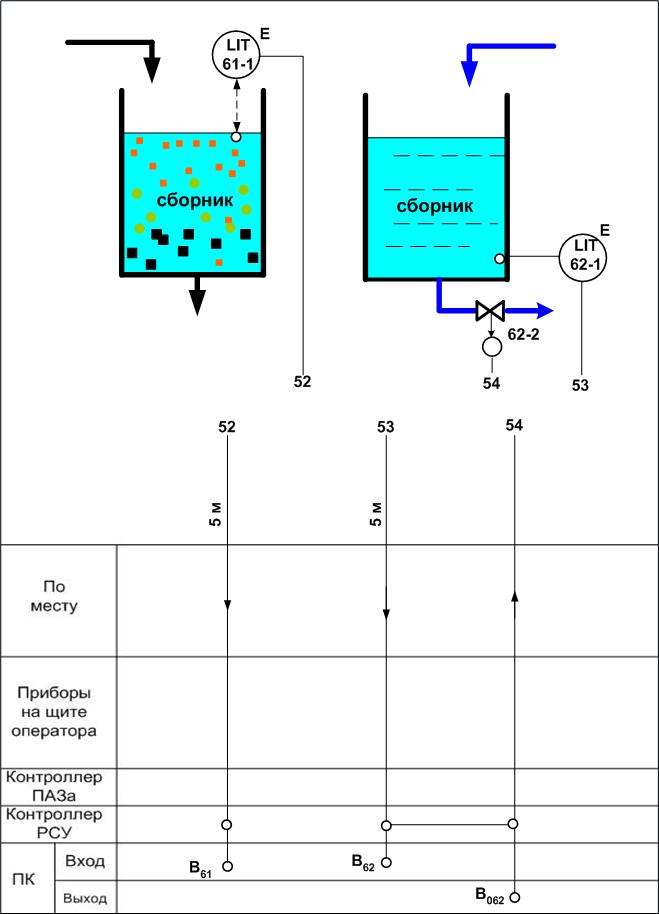

61-1	САК уровня жидких и сыпучих сред в сборнике. Измеряемые среды: нефтепродукты, кислоты, щёлочи, Ра растворители, водные растворы, алкогольные напитки; суспензии, глина, извести, руды и бумажная пульпа; гранулированные материалы от руды до пластиковых гранул, мелкодисперсион ные порошковые материалы, цемент и пр.	5м	По месту	Радарный уровнемер. Выходные сигналы: (4-20) мА/HART с цифровым сигналом; маркировка взрывозащиты 2Exde[ia][ib]IICT6X. Диапазон измерений до 50м; погрешность измерений уровня 5мм. Рабочий диапазон давлений (0,1 - 5,5) МПа; рабочий диапазон температур среды (-40,+400)°С.	Rosemount серии 5600			ПГ Метран, г. Челябинск	Каталог №5, в.5/2006, стр.21

	2
62-1	САР уровня жидкости в сборнике.	5м	По месту	Интеллектуальный датчик гидростатического давления (уровня). Диапазоны измеряемых давлений: мин. (0-4) кПа; макс. (0-250) кПа. Выходные сигналы: (4-20)мА /HART с цифровым сигналом. Погрешность измерений ±0,1%. Межповер. инт. 3 года. Пределы измерения (4-63) кПа; срок службы -12 лет. Средняя наработка на отказ 150000ч. Масса датчиков (1,5 -5,8) кг.	Метран -100 – ДГ, (Ех, Вн); Модель 1422, код МП3 (с инд. устр.).			ПГ Метран, г. Челябинск	Каталог №5, в.5/2006, стр.81
62-2	По месту	Регулирующий клапан с пневмоприводом АТА – 7. Нормально открытый, Dу = 100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. Класс проточки ANSI: VI Коэффициент пропускной способности принятый: Cv = 310. Комплект поставки: электропневматический позиционер с двумя манометрами. Исполнение по взрывозащите ExiaIICT4.	Камфлекс, серия 35-30232 4700Е (8013) ExiaII			Фирма «DS-Controls»	Каталог 2001.
63-1	Позиционное регулирование уровня жидкости в ёмкости. жидкостей, включая суспензии и аэрированные жидкости. (Турбулент. пузырьки, пена, вибрация, содержание твердых веществ жидкости не влияют на работу сигнализатора).	(4-5) м	По месту	Сигнализатор уровня жидкости (все жидкости с плотностью не ниже 600 кг/м^3 и вязкостью (0,2 - 10000) сП). Температура смеси (-40 до 150) °С. Температура окружающего воздуха (-40, 80) °С давление смеси (25 кПа - 10МПа.)	Rosemount модели			ПГ Метран, г. Челябинск	Каталог №5, в.5/2006, стр.126
63-2	По месту	Магнитный пускатель для включения электромагнитного клапана. Мощность 132 кВт. Окр. среда: температура (-40. +55) ^0C, влажность – до 100%.	ПМ 12-			ООО Уралэлектроконтактор НФ АК «ПРАКТИК»	Каталог, 2007, стр.8.
63-3	По месту	Клапан электромагнитный нормально закрытый, Ду = (20-80)мм, время открытия 1с, температура окр. среды (-30,+40)^0C; масса (3-15) кг.	КЭГ 9270			ФГУП СПО «Аналитприбор», г. Смоленск	Номенклатурный перечень,20007, с.34.

81-1	САК плотности жидкостей (газов и взвесей)	0,5 г/см^3	По месту	Кориолисовый плотномер, преобразователь модели RFT9739 поддерживает коммуникационный протокол HART, цифровой выход, диаметр трубопровода (3 -150) мм, ЖКИ. Температурный диапазон (-240, 204) °С. Номинальное давление в трубках 148 бар. Погрешность 0,5 кг/м3.	Сенсор Micro Motion Серия ELITE, модель CMF100			ПГ Метран, г. Челябинск	Каталог №3, в.5/2006, стр.131.
82-1	САК рН технологического раствора (контроль качества технолог. растворов в разнообр. производст. проц. и мониторинг промыш. сточных вод).	7,5	По месту	РН метр, (2-15) рН. Взрывозащищённое исп. Выходы: ((4...20) мА/HART; цифровой). ЖКИ. Температура измеряемой среды: (-5, +105)°С; давление (0-500) кПа. Температура окружающей среды (-10, +.55) °С.	РН202			Solidex Семейcтво Beldon	Каталог 2006.
83-1	CАР относительной влажности газовой среды в помещении. (хлебопекарная промышленность, мясопереработка, деревообработка, энергетика).	65 %	По месту	Измерительный преобразователь температуры и влажности. Выход (4-20) мА. Допускаемое давление измеряемой среды 1,6 МПа, температура окружающей среды (-30,+50) °С. Диапазон измерений (0-100)%, к=2. Длина рабочей части (80 -1000) мм; масса (0.4 -0,7) кг. Гарантия 12 мес.	ИПТВ – 056 (модификация М3-04)			ПГ Метран, г. Челябинск	Каталог 2001, стр.271.
83-2	По месту	Регулирующий клапан с пневмоприводом АТА – 7. Нормально закрытый, Dу = 100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. Класс проточки ANSI: VI Коэффициент пропускной способности принятый: Cv = 310. Комплект поставки: электропневматический позиционер с двумя манометрами. Исполнение по взрывозащите ExiaIICT4. .	Камфлекс, серия 35-30232 4700Е (8013) ExiaII			Фирма «DS-Controls»	Каталог 2001.

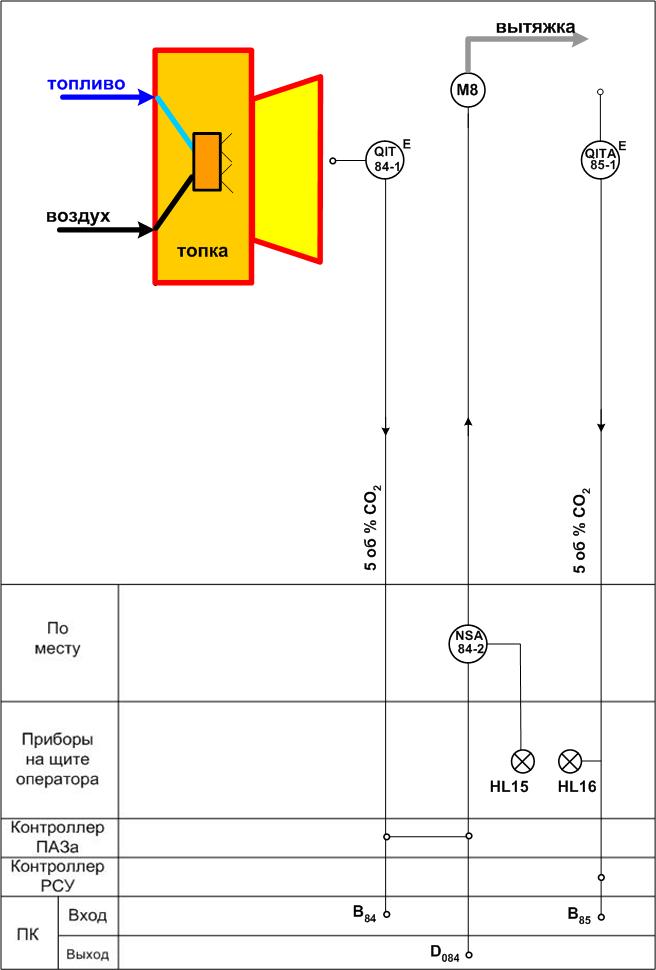

84-1	Анализ состава дымовых газов и автоматическое включение вытяжной вентиляции (непрерывный контроль выбросов в атмосферу). Может одновременно измерять концентрацию до 5 компонент, таких как диоксид серы (SO2), окислы азота (NOx), монооксид углерода (CO), диоксид углерода (CO2) и кислород (O2).	5 об.% CO2	По месту	Комплексный анализатор дымовых газов. Диапазоны измерения: NOx - мин. (0 – 50) ppm, макс.(0-2000) ppm; SO2 - мин.(0 -50) ppm, макс.(0 - 1000) ppm; CO -мин.(0 -100) ppm, макс.(0 - 2)об.%; CO2 - мин. (0 -1) об.%, макс. (0 – 20) об.%; O2 -мин.(0 - 10) об.%, макс. (0 - 25) об.%. ЖКИ. Выход (4-20) мА.	SG800 (аналог АНКАТ-410)			Yokogawa Electric CIS	Каталог «Измерение и анализ» 2006.
84-2	По месту	Магнитный пускатель с управлением на переменном токе. I=420 A, U=380 B.	ПМЛ-400			ЗАО Теплоавтоматика, г. Москва	Каталог 2006.

85-1	Анализ проб газа и жидкостей (нефтехимическ., перерабат. пром., химической, фармацевтич., черной металлургии, а также в энергетике и при контроле за окружающей средой).	5 об.% CO2	По месту	Хроматографический анализатор анализирует пробы газа и жидкостей с температурами кипения до 450°С. ЖКИ. Используемые типы детекторов TCD, FID, FPD. Пределы измерений TCD: 10 ррm...100%; FID: 1 ррm...100%; FPD: 1ррm...0,1%. Максимальное количество измеряемых компонентов 255. Парам. окружающей среды температура: (-10, 50)°С; влажность: < 95%. Выход (4, 20)мА.	GC1000 Mark ΙΙ			Yokogawa Electric CIS	Каталог «Измерение и анализ» 2006.
86-1	Система улавливания пыли из отработанных и дымовых газов (при производстве фарфора, керамики, цемента, химикатов, медикаментов и т.п.).	0,5 мг/м^З	По месту	Датчик для мониторинга пыли. Диапазон измерения (0,1 мг/м^З -1 кг/м^З). Технологические условия: Температура: не более 200 °С; давление: не более 200кПа; скорость газа (4 – 30) м/с; влажность: не более 40 % объём. Выходной сигнал (4-20) мА. Контактный выход (сигнализация по верхнему пределу. Потребляемая мощность. 3 ВА, размеры (81 х 252 х 690)мм.   o	DT400G			Yokogawa Electric CIS	Каталог «Измерение и анализ» 2006.
87-1	Контроль содержания взвешенных частиц в газовых потоках на предприятиях.	100 мг/м^З	По месту	Прибор контроля запылённости газовых потоков. Диапазон измерений массовой концентрации пыли (0-3000) мг/м^З. Выход (4-20)мА. Параметры анализируемой среды: температура (0-200)°С, влажность до 98%, скорость газового потока (4-30) м/с. ЖКИ. от 4 до 30 0 - 3000	ПИКП-Т			ФГУП СПО «Аналитприбор»,г.Смоленск	Номенклат. перечень 2007, с.72
91-1	Контроль проводимости очищенной и бойлерной воды, разнообразных измерений проводимости в химической, пищевой и фармацевтич. промышленности.	150 мкСм/см	По месту	Измеритель проводимости большой ЖК-дисплей Пределы измерений мин./ макс.: (0, 0.5 мкСм/см) / (0,1000 мСм/см. Взрывозащищенное исполнение. Выход (4-20) мА/ HART, цифровой. Класс точности: 1%. Параметры измеряемой среды: температура: (0,+105) °С; давление: до 1 МПа. Температура окружающей среды (-10, +50)°С.   МПа. Температура окружающей среды: -10...50°С. ·	SC202/402 серии ЕХА SC			Yokogawa Electric CIS	Каталог «Измерение и анализ»
92-1	Контроль числа оборотов электродвигателя мешалки.	об/мин	По месту	Оптоэлектрический датчик оборотов электронного тахометра ТЭЗ (бесконтактный, работает на отражение, для измерения угловой скорости).	Т2			ЗАО Эталон	Каталог 2006
92-2	По месту	Тахометр электронный. Выход (4-20 мА). Диапазон измерения угловой скорости (1-40000) об/мин. Линейная скорость вращения (0,1-2000), м/мин (V). Погрешность 0,1 % V. Два реле с переключающимися контактами.	ТЭЗ			ЗАО Эталон	Каталог 2006
93-1	Запуск электродвигателя мешалки.		На щите	Кнопка включения и выключения. I = 35 A, U = 600B.	КУ 121-1			ЗАО Прибор, г.Донецк	Каталог 2006
93-2	По месту	Магнитный пускатель с управлением на перемен. токе. I=420 A,U=380 B.	ПМЛ-400			ЗАО Теплоавтоматика г.Москва	Каталог
