Область просмотра выходных каналов

Области просмотра привязок к каналам

Автомакросы

Палитры эффектов

Палитры положений

Палитры форм лучей

Цветовые палитры

Автопалитры

Нажмите МФК [Auto Menus] или выберите кнопку [Auto Menus] в окне Setup.

Нажмите МФК [Create Auto Palettes] или выберите пункт [Create Auto Palettes] из выпадающего меню на мониторе.

Далее консоль сгенерирует определенное количество цветовых палитр, палитр форм луча и палитр положений для каждой модели динамических приборов из реестра и определенное количество палитр стандартных эффектов, как это описано ниже:

Консоль обеспечивает набор палитр стандартных цветов.

Консоль генерирует автопалитру для каждого доступного цвета каждого диска цветов прибора. Эти палитры помечены в соответствии с наименованиями набора цветов, как определено производителем.

Палитры форм лучей, сгенерированные консолью, базируются на параметрах колеса гобо и заслонки прибора, а именно:

· Gobo Wheel(s) (колесо(а) гобо) – автопалитра для каждого гобо каждого колеса гобо прибора.

· No Gobo (без гобо) – Эта автопалитра переводит все параметры «Gobo» в значения по-умолчанию.

· Shutter (заслонка) – две автопалитры (заслонка открыта и заслонка закрыта).

Консоль генерирует одну палитру «домашнего» положения, которая устанавливает параметры Pan и Tilt в значение 50%.

Консоль генерирует ряд палитр стандартных эффектов (см. подробности в главе «Эффекты»).

Нажмите МФК [Auto Menus] или выберите кнопку [Auto Menus] в окне Setup.

Нажмите МФК [Create Auto Macros] или выберите пункт [Create Auto Macros] из выпадающего меню на мониторе.

Далее консоль сгенерирует определенное количество макросов, привязанных к прибору (Reset – сброс, Lamp On – лампа выключена, Lamp Off – лампа выключена), основанных на возможностях назначенных приборов.

Данные привязок к каналам могут отображаться в трех различных форматах или областях просмотра в окне привязок.

Нажмите МФК [Patch View] или выберите кнопку [Patch View] в окне привязок, затем выберите [Outputs], [Fixtures] или [Channels] при помощи МФК или выпадающего меню. Различные области просмотра привязок описаны ниже:

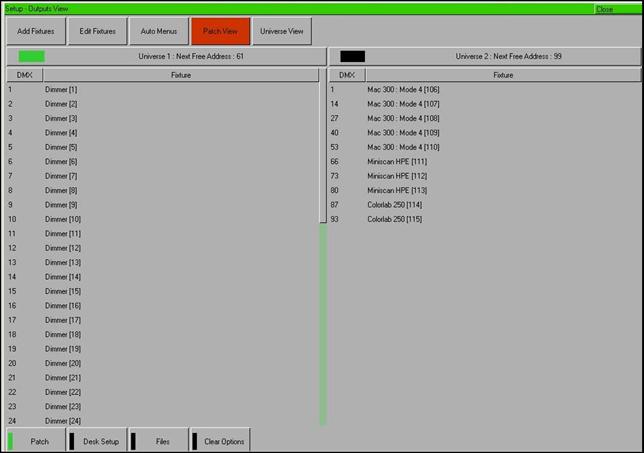

Это область просмотра привязок к каналам по-умолчанию. Она отображает стартовые DMX-адреса для каждого диммера и интеллектуального прибора каждой DMX-шины, например:

Нажатие кнопки [Universe View] отображает выпадающее меню, позволяющее Вам выбирать для отображения либо шины 1 и 2, либо 3 и 4.
