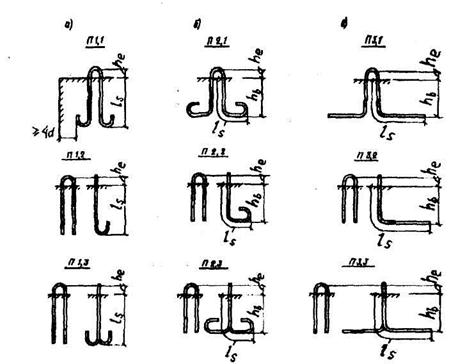

Черт.5.10. Типы строповочных петель

Черт.5.9. Примеры строповочных устройств без петель

а - при строповке блока; б - строповочные отверстия в колонне; в – сочетание двух разных строповочных устройств в одном изделии

1 - грузовые стропы; 2 - вырез для захвата; 3 - отверстия для захвата; 4 - петли для захвата при извлечении из формы

а - свободно размещаемые в изделии из стали классов А 240 и А 300; б - размещаемые в стесненных условиях из стали класса А 240; в - то же, из стали А 300

Таблица 5.3

Петли	Обозначения размеров	Размеры
	d	6-12	14-16	18-22
R
r
a 1	3 d
а2	6 d

Таблица 5.4

Диаметр стержня петли, мм	Масса изделия т, кг, приходящаяся при подъеме на одну петлю из стали классов	Диаметр стержня петли, мм	Масса изделия т, кг, приходящаяся при подъеме на одну петлю из стали классов
А240	А300	а240	А300
Примечания: 1. Значения т соответствуют углу между стропами и горизонтом, равному 45° и более; меньший угол наклона не допускается. Если гарантируется строповка изделия с помощью вертикальных стропов, допускается при подборе диаметра петли уменьшать массу изделия, приходящуюся на петлю, в 1,4 раза. 2. При диаметре стержня петли от 8 до 22 мм включительно допускается увеличивать при специальном обосновании приведенные значения т на 25 %.

При подъеме за три петли и более, расположенных на одном торце изделия (например, на стеновой панели), масса изделия принимается распределенной только на две петли, поэтому в этом случае установка более двух петель не рекомендуется.

При применении приспособлений (самобалансирующихся траверс), обеспечивающих самобалансирование усилий между стропами, допускается массу изделия распределять между петлями в соответствии с конструкцией приспособления.

5.50.Высоту проушины петли h_e (черт.5.10), соответствующую размерам чалочных крюков грузовых стропов, следует принимать равной, мм:

60 - при диаметре стержня петли от 6 до 16 мм;

80 - при диаметре стержня петли от 18 и 22 мм;

150- при диаметре стержня петли от 25 до 32 мм.

Длину l_s и глубину запуска h_b концов ветвей петли в бетон изделия (см. черт.5.10) рекомендуется принимать согласно табл.5.5

При расположении строповочных петель в стандартных углублениях (черт.5.11,а) значение h_b можно отсчитывать от верхней поверхности бетонного элемента.

Таблица 5.5

Нормативная кубиковая прочность бетона в момент первого подъема изделия, МПа	Длина запуска в бетон ls	Глубина запуска в бетон hb
От 3 до 7	45 d (50 d)	35 d (40 d)
Св. 5 до 10	35 d (40 d)	25 d (30 d)
„ 10 „ 20	30 d (35 d)	20 d (25 d)
„ 20 „ 30	25 d (30 d)	15 d (20 d)
Св.30	20 d (25 d)	15 d (20 d)
Примечание. Значения, приведенные в скобках, относятся к случаям подъема в вертикальном положении однослойных тонкостенных элементов (типа стеновых панелей из тяжелого бетона) толщиной не более 220 мм.

Черт.5.11. Размеры лунок для заглубленного расположения проушин строповочных петель

а - замкнутые углубления; б - разомкнутые углубления (на краях изделия) при диаметре стержня петли 6-16мм: R₁=125мм, а=30мм, b₁=50мм, l₁=25мм, l₂=30мм; при диаметра петли 18-22мм: R₁=150мм, а=40мм, b₁=65мм, l₁=30мм, l₂=30мм

Во всех случаях значение l_s следует принимать не менее 200 мм.

Для петель, выполняемых из арматурной стали Æ25А240 и Æ28А300 и более, значения l_s и h_b следует увеличивать на 20 %.

Ветви петли из стали класса А240, а также прямые (без отгибов) ветви петель из стали класса А300 должны заканчиваться крюками.

В необходимых случаях допускается располагать ветви под углом одна к другой не более 45°.

Расстояние между боковой поверхностью хвостового участка крюка петли и поверхностью изделия, измеряемое в плоскости крюка, следует принимать не менее 4 d (черт.5.10, а).

В том случае, если невозможно произвести на необходимую длину запуск концов петли, анкеровку петли необходимо осуществлять различными способами, например приваркой к закладным деталям, заведением за рабочую продольную арматуру и т.д. Надежность принятой анкеровки петли следует подтвердить расчетом или испытаниями.

5.51. Допускается располагать строповочные петли в углублениях так, чтобы их проушины располагались ниже грани бетонного или железобетонного изделия. Это расположение особенно рекомендуется при механизированной отделке поверхности бетона, когда выступающие петли мешают такой отделке. Углубления для петель могут быть замкнутыми (см. черт.5.11, а)или разомкнутыми (черт.5.11, б). В последнем случае в них не скопляется вода, которая может замерзнуть, а также улучшаются условия фиксации петель. Из условия заведения в проушину чалочного крюка стропа лунку следует располагать со смещением к середине изделия относительно плоскости проушины.
