ЕСЛИ РАБОТАЕТ УСТРОЙСТВО СИГНАЛИЗАЦИИ ПЕРЕГРЕВА





Помощь в написании учебных работ
1500+ квалифицированных специалистов готовы вам помочь

ЕСЛИ НЕ РАБОТАЕТ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА

СИСТЕМА ОХЛАЖДЕНИЯ

СТАРТЕР НЕ РАБОТАЕТ

УСТРАНЕНИЕ НЕПОЛАДОК

СИСТЕМА ЗАПУСКА ДВИГАТЕЛЯ

СХЕМА

cs1


Проверка:

1. Плавкий предохранитель (главный)

2. Аккумуляторная батарея

3. Электродвигатель стартера

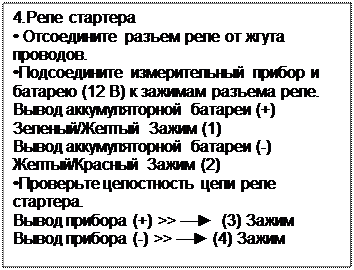

4. Реле стартера

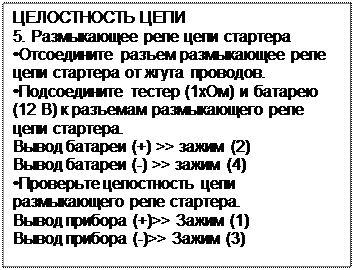

5. Размыкающее реле цепи стартера

6. Замок зажигания 1 предохранитель

7. Выключатель стоп двигатель

8. Переключатель переднего/заднего тормоза

9. Переключатель стартера

10. Соединения проводки (вся система)








































































Процедура проверки:

1. Плавкий предохранитель (главный, вентилятор)

2. Аккумуляторная батарея

3. Замок зажигания

4. Электродвигатель вентилятора(проверка)

5. Тепловой выключатель

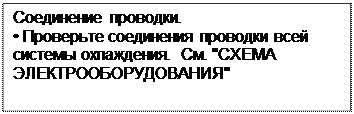

6. Соединения проводки (вся система охлаждения)

1
































































Когда зажигание включено, двигатель заведён и начинает нагреваться. При температуре 88±3=C Термовыключатель включается, и начинает работать вентилятор, охлаждая охлаждающую жидкость. При неполадках в работе термовыключателя или вентилятора температура охлаждающей жидкости будет увеличиваться. Сигнализация перегрева включается при температуре 115±5°C, звучит зуммер и мигает лампочка.





Остановите двигатель, чтобы устранить неполадку цепи.

Процедура проверки:

1. Плавкий предохранитель (главный, вентилятор)

2. Аккумуляторная батарея

3. Замок зажигания

4. Термовыключатель

5. Напряжение

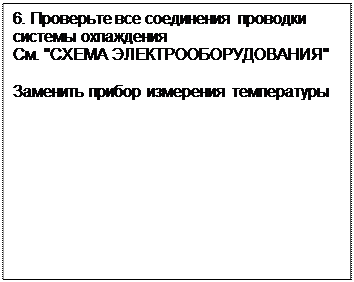

6. Соединения проводки (вся система охлаждения)
