Описание компонентов

Примечание: Для получения дополнительной информации смотрите главу 1.6.

__________________________________________________________________________________________________________________

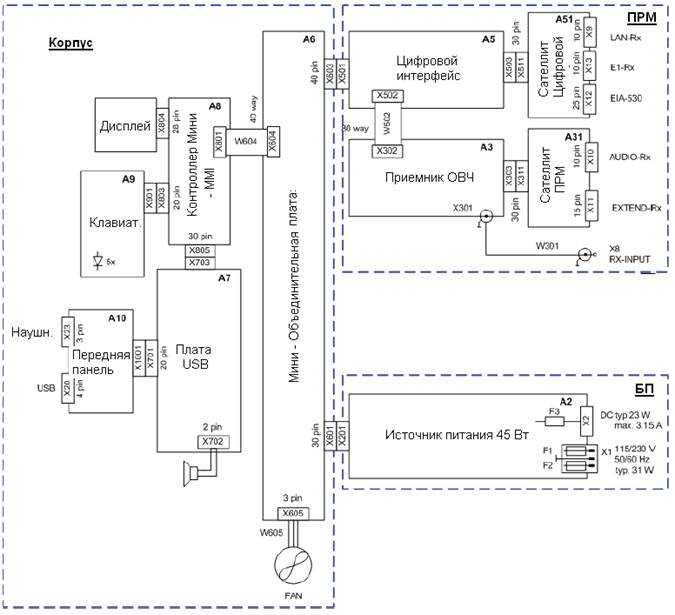

Общие сведения о приемнике R&S EU 4200C	Радиоприемник R&S ЕU 4200С содержит в своем составе модуль приемника R&S ЕU 4250, на который подается питание от блока питания R&S IN4210.
Блок управления передней панели	Блок управления передней панели A8 с жидкокристаллическим индикатором и клавиатурой A9 обеспечивает локальное управление радиоустройством на лабораторном стенде, а также при установке и техническом обслуживании. Вы можете контролировать демодулированный голосовой сигнал в модуле приемника в любое время с помощью встроенного громкоговорителя или наушников.. Управление уровнем громкости производится клавишами стрелок на передней панели.
Интерфейс USB	Вы можете конфигурировать и осуществлять основные настройки радиоустройства через интерфейс USB на передней панели. Кроме того, через USB можно загрузить программное обеспечение для всех компонентов с встроенным ПО. Главная объединительная плата A6, которая соединяет приемный модуль, плату интерфейса человек - машина (MMI), вентилятор и блок питания. Плата А7 USB содержит концентратор USB для контроллера интерфейса USB приемника и MMI.
Источник питания	Основной вентилятор контролируется и управляется блоком управления A8. Радиоустройство может быть подключено к сети электропитания напряжения переменного тока и / или постоянного тока. В случае отказа источника переменного тока радиоустройство автоматически переключается на источник постоянного тока.
Индикация	Светодиоды постоянно индицируют текущее рабочее состояние радиоустройства. На жидкокристаллическом восьмистрочном индикаторе подробно отображаются оперативные настройки, конфигурация радиоустройства, результаты аналоговых измерений и состояние радиоустройства.
Интерфейс аудио сигналов	На стороне системы 600 Ом аудио-интерфейс «RX Audio Basic X10» подключается к разъему на задней панели, и состояние бесшумной настройки может контролироваться через контакт. Стандартное дистанционное управление осуществляется через Ethernet-LAN интерфейс «Ethernet-LAN Remote Control X9» или через RS-485 «RX Audio Extended X11» с использованием протокола дистанционного управления R&S GB2PP.
Основная и резервная функция	Для реализации избыточной системы с переключением 1:1 основное и резервное радиоустройства соединяются между собой с помощью контактов. Это обеспечивает быстрое переключение на резервное радиоустройство без задержки в случае отказа основного радиоустройства.
Расширенный интерфейс DSUB	15-контактный расширенный интерфейс DSUB «RX Audio Extended X11» обеспечивает контакты дискретного цифрового управления, а также аналоговый выход интенсивности принимаемого сигнала RSSI.
Приемная антенна	Приемная антенна подключается к байонетному.входу "RX Input X8". Приемник состоит из аналоговой РЧ платы A3 с ГНУ / синтезатором и интерфейсами аудио сигналов 600 Ом, а также модуля цифрового интерфейса А5 с блоком обработки основного кварцевого генератора, управляемым напряжением (VCXO) / генератора тактовых импульсов, цифрового процессора сигналов (DSP), LAN и контроллера USB. Принятый сигнал смешивается и преобразуется в сигнал первой промежуточной частоты (IF). Последующая обработка выполняется в цифровом виде, когда различные сетки каналов 8,33 кГц / 25 кГц и схемы модуляции АМ и ACARS обрабатываются с использованием программного обеспечения.
Основной опорный генератор TCXO	Основной опорный генератор TCXO (кварцевый генератор с термостабилизацией) на объединительной плате A6 служит источником опорного сигнала для радиоустройства и может легко регулироваться через интерфейс USB.
