Диспетчерский график водохранилища. Исходные данные для составления графика. Порядок использования графиков, корректировка графиков с учетом изменения стока. Примеры составления графиков на гидроузле с глубокой сработкой (Саяно-Шушенский г/у).

После того как запроектирована водохозяйственная система, определены ее основные технико-экономические показатели, основной задачей становится определение её функционирования в течение пускового периода и в период нормальной эксплуатации.

Основным документом, регламентирующим принципы и методы управления речным стоком с учетом инте­ресов водопользователей и безопасности подпорных сооружений гид­роузла, населения и хозяйства в его нижнем бьефе, являются Правила использования водных ресурсов водохранилищ гидроузлов, которые разрабатываются в соответствии с Водным кодексом РФ и утверждаются соот­ветствующими органами.

Согласно правилам назначается отдача из водохранилища в зависимости от време­ни года и от запаса воды в водохранилище на данную дату.

Основным содержанием Правил являются диспетчерские графи­ки, представляющие собой временные связи между энергоотдачей, заборами воды в верхнем бьефе, попусками воды в нижний бьеф, с одной стороны, и уровнями воды в водохранилище - с другой.

Основные функции диспетчерского графика:

-обеспечение нормальной гарантированной отдачи;

- обеспечение сокращенной гарантированной отдачи;

- недопущение глубоких перебоев благодаря своевременному переходу водохозяйственных установок на сниженное потребление;

- минимизация холостых сбросов;

- недопущение или снижение опасности при прохождении высоких половодий (паводков) за счет противопаводочной емкости и водосбросных сооружений.

Исходные данные для составления графика

1) основные характеристики плана водохозяйственного использования (гарантированная отдача, расход полной производительности установки, регулирование, водопотребление)

2) размеры полезной емкости водохранилища;

3) гидрологическая характеристика водотока за период наблюдений.

При построении диспетчерского графика на оси ординат откладываются объемы или соответствую­щие им уровни водохранилища, на оси абсцисс - время года. Коор­динатное поле диспетчерского графика разделяется характерными линиями, как правило, на три-четыре основные зоны, каждой из ко­торых соответствует определенный режим работы водохранилища:

- зона гарантированной отдачи;

- зона повышенной (по сравнению с гарантированной) отдачи;

- зона принудительной сработки водохранилища;

- зона сниженной (по сравнению с гарантированной) отдачи.

а) б)

Рис.10.1. Диспетчерские графики работы водохранилищ

а) – годового регулирования; б) – многолетнего регулирования стока

К характерным линиям диспетчерского графика относятся сле­дующие:

1. Противоперебойная линия, представляющая собой верхнюю границу гарантированной отдачи и отделяющая зону гарантированной отдачи от зоны повышенной отдачи. Состоит из двух ветвей:

- ветви опорожнения (сработки), ограничивающей упомянутую зону в пе­риод межени и не допускающей чрезмерной сработки водохрани­лища;

- ветви весеннего наполнения, обеспечивающей к концу поло­водья необходимый запас воды в водохранилище для поддержания отдачи в межень.

2. Линия урезанной, или пониженной, отдачи, представляющая собой нижнюю границу гарантированной отдачи.

3. Противосбросовая линия представляет собой нижнюю границу зоны с отдачей, повышенной в пределах максимального водопотребления установки (во избежание сбросов) и состоящая из двух ветвей:

- ветви предполоводного опорожнения, обеспечивающей сработку к началу половодья всей полезной емкости водохранилища для аккумуляции высоких вод;

- ветви наполнения, предотвращающей чрезмерно быстрое наполнение водохранилища (во избежание сбросов)

Противоперебойная и противосбросовая линии своими ветвями охватывает весь се­зонный объем водохранилища (полезный объем при сезонном регу­лировании и сезонную составляющую объема при многолетнем ре­гулировании).

Все характерные линии строятся навстречу ходу времени, т.е. "ходом назад", причем ветви наполнения противоперебойной линии строятся от НПУ до уровня ежегодной сработки водохранилища Z_еж.срб (до УМО - при сезонном регулировании и до уровня опорож­нения сезонной составляющей - при многолетнем регулировании), а ветви сработки тех же линий - от Z_еж.срб до НПУ.

На практике границы фаз чаще всего совмещают с началом ме­сяцев и выбирают по данным средних многолетних месячных рас­ходов воды.

Статистические характеристики для сезонных объемов стока (весна, межень) и расчетные величины определяются в жестких декадных датах с таким расчетом, чтобы половодье вмещалось в весенний сезон при ранних и поздних датах его начала. Одновременно с назначе­нием жестких дат весеннего сезона определяются постоянные гра­ницы межени.

Элементы диспетчерских графиков получаются построением огибающих соответствующих линий сработки и наполнения водо­хранилища.

Расчет и построение элементов диспетчерских графиков начи­нается с ветви сработки противоперебойной линии, поскольку при таком порядке расчета, помимо основной задачи - построения про­тивоперебойной линии, уточняется сезонный объем.

Сток фаз, используемый для расчета основных линий диспетчерского графика при сезонном регулировании стока

Линия диспетчерского графика	Сток фазы	Порядок расчета
Противоперебойная а) ветвь сработки	Межень расчет­ной обеспеченно­сти р(Мр)	С конца межени ходом назад от уровня УМО или сработанного полезного объема
б) ветвь наполнения	Половодье рас­четной обеспе­ченности р(Пр)	С конца полово­дья "ходом назад" от уровня НПУ или наполненного полезного объема
Противосбросовая а) ветвь сработки	Многоводная межень 1-р(Мр)	С конца межени ходом назад от уровня УМО или сработанного полезного объема
б) ветвь наполнения	Половодье обеспе­ченности 1-р(Пр)	С конца полово­дья "ходом назад" от уровня НПУ или наполненного полезного объема
Линия ограничений	Межень расчет­ной обеспеченно­сти р(Мр)	С конца межени "ходом назад"

Сток фаз, используемый для расчета основных линий диспетчерского графика
при многолетием регулировании стока

Линия диспетчерского графика	Сток фазы	Порядок расчета
Противоперебойная а) ветвь сработки   б) ветвь наполнения	Межень года со сто­ком, равным отдаче (гарантированному расходу воды)   Половодье года со стоком, равным отда­че (гарантированному расходу воды)	С конца межени ходом назад" от уровня ежегодной сработки или сра­ботанной сезон­ной составляющей полезного объема С конца полово­дья "ходом назад" от уровня НПУ или наполненного полезного объема
Противосбросовая а) ветвь сработки   б) ветвь наполнения   Линия ограничений	Многоводная межень   Многоводное половодье     Межень года со сто­ком, равным отдаче (гарантированному расходу воды)	С конца межени ходом назад" от уровня ежегодной сработки или сра­ботанной сезон­ной составляющей полезного объема С конца полово­дья "ходом назад" от уровня НПУ или наполненного полезного объема С конца межени "ходом назад" от уровня УМО или сработанного по­лезного объема

Построенные указанным путем отдельные элементы сводятся в единый диспетчерский график, на основе которого осуществляются расчеты регулирования и эксплуатации водохранилища.

а) б)

Рис.10.2. Построение ветвей противоперебойной линии диспетчерского графика

а) ветви сработки, 1 – верхняя огибающая; 2 – нижняя огибающая;

б) ветвей наполнения при раннем (1) и позднем (2) половодье

Порядок использования графиков, корректировка графиков с учетом изменения стока.

Порядок использования водных ресурсов водохранилища должен увязываться с диспетчерскими графиками.

При уровне воды в водохранилище, соответствующем одной из зон диспетчерского графика, назначается режим работы водо­хранилища ГЭС.

Если уровень воды в водохранилище имеет отметку, находящуюся вблизи нижней границы зоны гарантированной отдачи, а тенденция хода уровня приведет его к отклонению вниз за пределы зоны гарантированной отдачи, необходимо скорректировать отдачу из водохранилища с тем, чтобы обеспечить урезанную гарантированную отдачу потребителям согласно установленному приоритету.

Аналогично если отметка уровня вблизи верхней границы зоны повышенной отдачи, необходимо провести коррекцию работы водохранилища.

Диспетчерские графики подлежат пересмотру и уточнению по мере изменения:

- условий работы ГЭС;

-глубины регулирования стока;

- гидрологических характеристик реки;

- состава регулирующих сток водохранилищ в бассейне реки;

- состава водопользователей;

-требований участников ВХК и т. д.

Пример составления графиков на гидроузле с глубокой сработкой (Саяно-Шушенский г/у).

Рис.10.3. Диспетчерский график управления работой водохранилища Саяно-Шушенской ГЭС.

1 – зона гарантированной отдачи (Q=Q_гар в летний период и N=N_гар в зимний период)

2 – зона повышенной отдачи; 3 – зона урезанной отдачи; 4 – зона работы водосброса и ГЭС

Водохранилище Саяно-Шушенской ГЭС полезным объемом 15,8 км³, осуществляет годичное регулирование стока. Водные ресурсы его используются многопланово – водоснабжение, судоходство, снижение угрозы наводнений, выработка электроэнергии.

Требования судоходства обеспечиваются навигационными попусками из водохранилища с периода с мая по октябрь на уровне естественных расходов 1100 м³/с.

Расчеты выполняются в следующем порядке:

1. Противоперебойная линия – ветвь сработки. Для расчета ветви сработки противоперебойной линии отбирают годы со стоком межени, близким к 95% обеспеченности. Сток перечисленных меженей приводится к W _мпр умножением на соответствующие коэффициенты приведения.

Расчет ветвей сработки ведется «ходом назад» от отметки, соответствующей УМО 500 м с момента, когда расходы на подъеме половодья равны Q _гар=1140 м³/с (Q _95%).

Каждой межени-модели соответствует своя линия сработки водохранилища. Верхняя огибающая всех меженей принимается за ветвь сработки противоперебойной линии диспетчерского графика, нижняя огибающая принимается за линию урезанной отдачи.

2. Противоперебойная линия – ветвь наполнения.

Для расчета ветви наполнения отобрано 5 лет с объемом стока половодья, близким к расчетному обеспеченностью 95%. По всем годам проведены расчеты «Ходом назад», т.е. от заполненного до НПУ водохранилища. Наполнение начинается с объема 31,34 км3, т.е. при НПУ 540 м. Каждому половодью отвечает своя линия наполнения и в совокупности обрисовывается широкая полоса. Верхняя огибающая принимается за ветвь наполнения противоперебойной линии при раннем половодье, а нижняя – при позднем половодье.

Все линии совмещаются на графике. В результате получен диспетчерский график управления работой водохранилища Саяно-Шушенской ГЭС. На диспетчерском графике с мая по октябрь выделена зона с расходами, обеспечивающими условия навигации в верхнем бьефе.

11. Охрана вод при проектировании гидроузлов комплексного назначения. Мероприятия по защите водных ресурсов водохранилища. Защита водозаборов от плавающей древесины и мусора. Сороудерживающие системы и их эксплуатация.

При проектировании гидроузлов комп­лексного назначения необходимо учитывать их влияние на ок­ружающую среду в период строительства и эксплуатации и предусмат­ривать необходимые мероприятия для минимизации отрицательного влияния на окружающую среду.

В период строительства происходят изменения природных условий, в том числе гид­рологического режима реки и качества воды, что связано с:

- отводом земель под строительство, в результате чего изменяется поверхностный сток с территории;

- организацией карьеров, отвалов, временных дорог, инженерных комму­никаций, ЛЭП, временных стройбаз и жилпоселков, других объектов инфра­структуры;

- пропуском строительных расходов;

- выполнением строительных работ по основным сооружениям гидроузла;

- подготовкой ложа водохранилища и выполнением защитных сооруже­ний, включая берегоукрепление, дамбы для защиты территории и объектов от затопления и др.;

- поэтапным заполнением водохранилища.

При строительстве гидроузлов на равнинных реках, где в основании соору­жений в основном залегают мягкие грунты, преобладают земляные работы, выполняемые землеройными машинами или гидромеханизацией, а при строи­тельстве в горных районах в условиях скальных оснований разработка котло­ванов выполняется буровзрывным способом.

При вы­полнении земляных работ происходит по­вышение мутности воды в реке.

Качество воды водохранилищ и санитарная охрана их регламентируются ГОСТом 2761-84 "Источники централизованного хозяйственно-питьевого водоснабжения", ГОСТ 17.1.5.02.80 "Гигиенические требования к зонам рекреации водных объектов", "Положением о порядке проектирования и эксплуатации зон санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения № 2640-82".

В составе материалов по выбору площадок для строительства должны быть представлены:

- водохозяйственный расчет режимов работы водохранилища с учетом обеспечения санитарных расходов (попусков) в нижнем бьефе;

Санитарный попуск - минимальный расход воды, обеспечивающий соблюдение нормативов качества воды и благоприятные условия водопользования в нижнем бьефе водохранилища. Величина минимального санитарного попуска должна быть не менее минимального среднесуточного расхода водотока в бытовом гидрологическом режиме летней и зимней межени года 95% обеспеченности.

- прогноз качества воды в водохранилище с учетом влияния на него различных элементов затапливаемой территории: остаточной растительности, почво-грунтов, торфяников, заболоченных территорий и т.д.

Мероприятия, предусмотренные проектом для достижения нормативных показателей качества воды в водохранилище и нижнем бьефе, должны осуществляться с опережением сроков возведения основных гидротехнических сооружений и завершиться до начала заполнения водохранилища.

В период строительства проводится мониторинг окружающей среды, что позволяет своевременно выявить отклонения от про­ектных параметров и подготовить решения для предупреждения отрицатель­ных последствий.

Для недопущения загрязнения окружающей среды при строительстве на территории времен­ных жилпоселков и стройбаз обычно выполняются система канализации с об­работкой стоков на очистных сооружениях, очистка других сточных вод, вы­возка бытовых отходов.

Материалы, используемые при строительстве, химические добавки и реагенты должны проходить экологическую экспертизу, в процессе которой должны рассматриваться как сами материалы, так и результаты их взаимодействия с водой и грунтами оснований.

В период строительства существенное влияние на окружающую среду в первую очередь оказывают работы по подготовке зоны водохранилищ.

Для того чтобы уменьшить отрицательное влияние затопления территории на качество воды водохранилища проводятся мероприятия по санитарной подготовке территории затопления.

В комплекс мероприятий по санитарной подготовке территории затопления входят:

- санитарная очистка территорий населенных пунктов, предприятий, зданий и сооружений, подлежащих выносу, а также мест массивного загрязнения;

На территории населенных пунктов, полностью или частично выносимых из зоны затопления, подлежат удалению мосты, телеграфные столбы, фундаменты и другие сооружения, выступающие над землей более чем на 50 см, осуществляется вывоз мусора с последующей переработкой и обеззараживанием, обработка зон свалок, территорий промышленных объектов, территорий животноводческих комплексов, и пр.

- очистка от древесной и кустарниковой растительности;

- проводятся мероприятия в местах захоронений;

- подготовка прибрежных участков водохранилищ около населенных пунктов - санитарных зон.

Не допускается:

1) осуществлять сброс в водные объекты сточных вод, не подвергшихся санитарной очистке, обезвреживанию, а также сточных вод, не соответствующих требованиям технических регламентов;

2) производить забор (изъятие) водных ресурсов из водного объекта в объеме, оказывающем негативное воздействие на водный объект;

3) осуществлять сброс в водные объекты сточных вод, в которых содержатся возбудители инфекционных заболеваний, а также вредные вещества, для которых не установлены нормативы предельно допустимых концентраций.

В период строительства проводится мониторинг окружающей среды, что позволяет своевременно выявить отклонения от про­ектных параметров и подготовить решения для предупреждения отрицатель­ных последствий.

Материалы, используемые при строительстве, химические добавки и реагенты должны проходить экологическую экспертизу, в процессе которой должны рассматриваться как сами материалы, так и результаты их взаимодействия с водой и грунтами оснований.

Создание требуемых санитарно-гигиенических условий в нижних бьефах обеспечивается специальными санитарными попусками.

Мероприятия по затапливаемым торфяным массивам проектируются на основе разрабатываемых прогнозов их всплывания на 20-летний период, с учетом влияния затопленного торфа на качество воды в водохранилище и сплавинообразования.

Для предотвращения загрязнения, засорения и истощения вод на всех водных объектах в зоне влияния водохранилищ устанавливаются водоохранные зоны и прибрежные полосы.

Водоохранными зонами являются территории, которые примыкают к береговой линии морей, рек, ручьев, каналов, озер, водохранилищ и на которых устанавливается специальный режим осуществления хозяйственной и иной деятельности в целях предотвращения загрязнения, засорения, заиления указанных водных объектов и истощения их вод, а также сохранения среды обитания водных биологических ресурсов и других объектов животного и растительного мира.

В границах водоохранных зон устанавливаются прибрежные защитные полосы, на территориях которых вводятся дополнительные ограничения хозяйственной и иной деятельности.

Ширина водоохранных зон и защитных полос устанавливается Водным кодексом РФ.

Ширина водоохранной зоны озера Байкал устанавливается Федеральным законом от 1 мая 1999 года N 94-ФЗ "Об охране озера Байкал".

В границах водоохранных зон запрещаются:

1) использование сточных вод для удобрения почв;

2) размещение кладбищ, скотомогильников, мест захоронения отходов производства и потребления, радиоактивных, химических, взрывчатых, токсичных, отравляющих и ядовитых веществ;

3) осуществление авиационных мер по борьбе с вредителями и болезнями растений;

4) движение и стоянка транспортных средств (кроме специальных транспортных средств), за исключением их движения по дорогам и стоянки на дорогах и в специально оборудованных местах, имеющих твердое покрытие.

В границах водоохранных зон допускаются проектирование, размещение, строительство, реконструкция, ввод в эксплуатацию, эксплуатация хозяйственных и иных объектов при условии оборудования таких объектов сооружениями, обеспечивающими охрану водных объектов от загрязнения, засорения и истощения вод в соответствии с водным законодательством и законодательством в области охраны окружающей среды.

При эксплуатации водохранилищ основные источники загрязнения воды:

1. Хозяйственно-бытовые сточные воды городов и поселков городского типа со слаборазвитой промышленностью, а также сельских населенных мест.

2. Смешанные сточные воды большинства населенных мест городского типа, в которых, кроме хозяйственно-бытовых сточ­ных вод, значительный удельный вес (до 40—50%) составляют стоки промышленных предприятий.

3. Сточные воды промышленных предприятий, в которых хо­зяйственно-бытовые сточные воды полностью отсутствуют, либо их объем незначителен.

4. Условно-чистые воды промышленных предприятий.

5. Нагретые воды от охлаждения различных агрегатов теп­ловых электростанций и промышленных предприятий.

6. Стоки крупных животноводческих комплексов по произ­водству свинины, говядины, молока.

7. Дренажные и сбросные воды с орошаемых земель.

8. Воды шахтного водоотлива.

9. Балластные, промывные воды нефтеналивных и других судов, а также сточные воды и отбросы водного транспорта.

10. Поверхностный сток (ливневые и снеговые воды с территории населенных мест, промышленных предприя­тий и животноводческих ферм; с полей и лесов, обработанных пестицидами; с полей, на которые вносились минеральные и органиче­ские удобрения и пр.)

11. Загрязнения и засорения, вносимые в результате моле­вого сплава древесины.

12. Радиоактивные загрязнения.

Водоохранные мероприятия при эксплуатации водохранилищ

Комплекс мероприятий по охране вод от загрязнения весьма широк и разнообразен. Выбор зависит от характера, условий и источника образования загрязнений. Первоочередными яв­ляются те водоохранные меры, которые позволяют сократить объем и снизить степень загрязнения сточных вод, а также исключить необходимость сброса их в реки и водоемы.

Основными водоохранными мерами являются:

- нормирование водопотребления и водоотведения;

- совершенствование производства и соблюдение технологи­ческой дисциплины;

- оборотное водоснабжение;

- замена водяного охлаждения воздушными и испари­тельным;

- утилизация ценных веществ;

- организация бессточного производства.

При использовании водохранилищ для хозяйственно-питьевого водоснабжения качество воды имеет первостепенное значение. Качество воды зависит:

- от природных условий бассейна;

-от хозяйственной деятельности;

- от проводимых мероприятий по улучшению качества воды.

Для того чтобы обеспечить забор воды требуемого качества необходимо:

1. Выбор наиболее благоприятного места для размещения водозабора.

Для отбора воды обычно используют плесовые участки реки, расположенные выше мест образования полыней зимой, а также участки, находящиеся выше мест впадения в реку притоков и оврагов. Выбранное место должно обеспечивать бесперебойную работу водного транспорта и лесосплава, быть увязано с трассами водоводов для перекачки воды от источника к потребителю или очистным сооружениям. Водозаборы хозяйственно-питьевых водопроводов должны располагаться выше (по течению реки) выпусков сточных вод, населенных пунктов, стоянок судов, лесных бирж, товаротранспортных баз и складов. Размещение водозаборов систем хозяйственно-питьевого водоснабжения в акваториях портов, бухтах, на участках возможного разрушения берега и отложения наносов, у подножия холмов и крутых косогоров в сейсмических районах запрещается. Не рекомендуется располагать водозаборы в местах интенсивного движения донных наносов, в верховьях водохранилищ, устьях подпертых рек, ложбинах зимовья рыб, на участках возникновения зажоров, заторов и перемерзания рек, а также в местах нагона плавника, водорослей и различного сора.

В водохранилищах и озерах водозаборы необходимо размещать в местах, укрытых от волн, и вне зоны замутнения воды при волнениях. Отбор воды рекомендуется осуществлять на глубинах, не меньших утроенной высоты волны. На крупных озерах водозаборы рекомендуется размещать в бухтах, огражденных акваториях или за пределами зоны прибоя.

2. Выбор типа водозабора.

На водохранилищах обычно применяют водозаборы руслового типа, островного типа (водоприемник совмещен с насосной станцией и размещен в удалении от берега), комбинированного типа (с береговым и глубинным забором воды), берегового типа с ковшевым водоприемником.

3. Выбор системы очистки водозабора от крупного мусора, плавающей древесины.

Защита водозаборов от плавающей древесины и мусора. Сороудерживающие системы и их эксплуатация.

Водоочистные сооружения. В водохранилищах летом, особенно в период паводков, вода может содержать повышенное количество взвешенных и плавающих веществ (водоросли, траву, листья, плавающую древесину и т.д.) и, следовательно, возникает необходимость дополнительной ее очистки. Поэтому в комплекс водозаборов включают специальные сооружения, позволяющие совмещать технологию отбора и очистки воды. Водоочистное сооружение в данном случае представляет собой шлюз-отстойник из двух-трех секций с попутным (поверхностным) отбором осветленной воды (каждая секция имеет свою водосборную камеру). Вода из водосборных камер отводится самотечными трубопроводами или отбирается насосами (встроенными в тело плотины). Водоприемные окна водозабора являются входными отверстиями отстойника и перекрываются сороудерживающими решетками и сетками.

Для предварительной грубой механической очистки воды от крупного мусора водоприемные отверстия водозаборов оборудуют решетками.

Решетки обычно представляют собой металлическую раму, сваренную из уголковой стали или швеллера с металлическими стержнями из полосовой (50´60 мм) или круглой (8-12 мм) стали. Расстояние между стержнями решетки чаще всего принимают 50-100 мм.

В зависимости от схемы водоприемника и условий эксплуатации сороудерживающие решетки можно устанавливать вертикально или наклонно.

В зависимости от характера засорения решетки (попадания на нее бревен, топляков, торфа, сучьев, водорослей и т. п.) применяют различные очистные механизмы и устройства: грейферы, ковши, механические, свободные и направляемые грабли, специальные тралы, которыми можно перемещать сор вдоль забральной стенки водоприемника. Оборудование для очистки решеток обычно прикрепляется к тросам кранов, обслуживающих водоприемник станции, или устанавливается на специальных (решеткоочистительных) машинах, передвигающихся вдоль фронта решеток.

Потери напора в решетках определяют по формуле

,

где z_реш - коэффициент сопротивления в решетках; u - средняя скорость перед решеткой

(СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения»).

Для борьбы с обмерзанием решеток применяют покрытие стержней решеток гидрофобными материалами (каучуком, эбонитом, резиной, деревом) или изготовляют их из этих материалов.

Также для борьбы с обмерзанием решеток применяют обогрев ее элементов.

Обогрев решеток в окнах водоприемника является эффективной мерой, предотвращающей кристаллизацию переохлажденной воды на стержнях решеток, а также прилипание к ним внутриводного льда. Поэтому обогрев должен осуществляться заблаговременно, до начала переохлаждения воды.

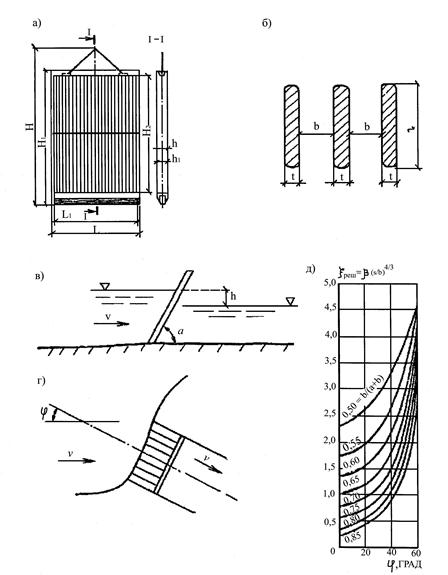

Рис.11.1.Сороудерживающая решетка и схема установки устройства в потоке

а - сороудерживающая решетка; б - сечение и размеры стержней решетки; в - расположение решетки с наклоном; г - косое расположение решетки; д - график зависимости z_реш = f (j)

Сороудерживающие решетки выполняют цельносварными для установки в пазы или секционными с вертикальной или горизонтальной разрезкой. Поверхностные наклонные решетки высотой до 2,5 м применяют при ручной очистке, высотой до 10 м —при механической (угол наклона решеток 70…80°). Вертикальные решетки используют только при механической очистке ре­шеток. При работе в зимнее время верх сороудерживающих решеток должен быть затоплен на 0,5…0,7 м, а при наличии шуги предус­мотрен их обогрев.
