Основные марки СИПов

В зависимости от того, какую конструкцию имеет самонесущий изолированный провод и, какие применяются материалы для несущей части, его можно разделить не следующие виды:

#1. Провода с обозначением СИП-1 и СИП-1А. Состоят из алюминиевых токопроводящих фазных жил, покрытых термопластичной полиэтиленовой изоляцией, устойчивой к воздействию ультрафиолета. Также конструкция включает в себя несущую нулевую жилу, которая может быть как голой, так и изолированной, в зависимости от марки. Буква «А» в конце маркировки указывает на то, что нулевая жила изолированная.

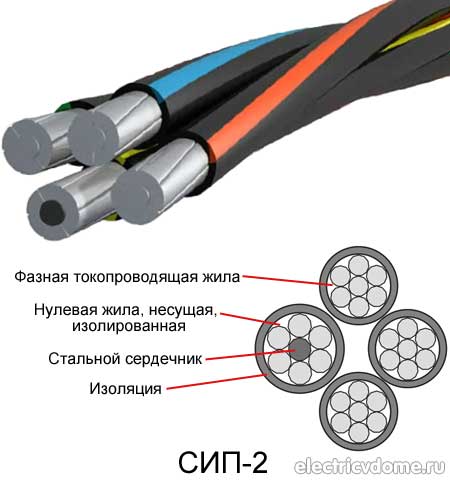

#2. Провода с маркировкой СИП-2 и СИП-2А имеют аналогичную с предыдущими марками конструкцию, за исключением изоляции, которая состоит из «сшитого» полиэтилена. Подобные марки получили применение в монтаже линий электропередач напряжением до 1000 В, которые подвержены воздействиям атмосферных факторов.

Данный провод СИП используют для изготовления магистральных линий и ответвлений к местным пунктам потребления в районах, где преобладает умеренный и холодный климат.

Токоведущие жилы самонесущих проводов обозначений СИП-1 и СИП 1А могут выдерживать длительный нагрев до 70°С, а для токоведущих жил проводов с маркировкой СИП-2, СИП-2А этот показатель составляет до 90 °С. В процессе монтажа необходимо обращать внимание на то, чтобы бы было выполнено соблюдение необходимого (минимально допустимого) радиусного изгиба, который должен составлять не менее чем десять наружных диаметров провода.

#3. Марка СИП-3 состоит из одной жилы со стальным сердечником, обвитым проволоками из алюминиевого сплава марки AlMgSi. Изоляция этого провода представляет собой «сшитый полиэтилен», обладающий хорошей устойчивостью к воздействию ультрафиолетовых излучений.

Самонесущий изолированный провод такой конструкции используется при строительстве воздушных линий передач электрической энергии напряжением около 20 кВ в местностях, где преобладает умеренный, холодный и тропический климат.

Рабочая температура проводов данной марки составляет около 70 °С, длительно допустимая - находится пределах от минус 20 °С до плюс 90 °С.

#4. Следующие марки проводов СИП-4 и СИП-4н состоят из парных токопроводящих жил, при этом несущая нулевая жила у них отсутствует. Буквенное обозначение «н» в конце маркировки указывает на то, что для изготовления провода использовался алюминиевый сплав, если буквы нет – алюминий. Изоляция сделана из устойчивого к ультрафиолетовым излучениям термопластичного ПВХ.

#5. Провода с маркировкой СИП-5, СИП-5н имеют аналогичную конструкцию, единое отличие – это изоляция, которая «сшита из полиэтилена». Это дает возможность на 30 процентов повышает длительность допустимой температуры эксплуатации.

Применяются такие марки проводов для сооружения ЛЭП, напряжением до 2.5 кВ, подключения электричества к жилим строениям, для сетей освещения. Провода выполнены в климатическом исполнении УХЛ (умеренный и холодный климат).

Яндекс.Директ Арматура для СИП Зажимы прокалывающие ответвительные, подвесная арматура, крепёж СИПАдрес и телефон nastmash.ru

Таблица 1. Краткая техническая характеристика проводов СИП
Марка провода	СИП-1	СИП-2	СИП-3	СИП-4	СИП-5
Количество токопроводящих жил, шт	1 ÷ 4	1 ÷ 4		2 - 4	2 - 4
Сечение жил, мм2	16 ÷ 120	16 ÷ 120	35 ÷ 240	16 ÷ 120	16 ÷ 120
Нулевая жила, несущая	сплав алюминия (со стальным сердечников)	сплав алюминия (со стальным сердечников)	отсутствует	отсутствует	отсутствует
Токопроводящая жила	алюминиевая	алюминиевая	сплав алюминия (со стальным сердечников)	алюминиевая	алюминиевая
Класс напряжения, кВ	0.4 ÷ 1	0.4 ÷ 1	10 ÷ 35	0.4 ÷ 1	0.4 ÷ 1
Тип изоляции жил	термопластичный полиэтилен	светостабилизир. полиэтилен	светостабилизир. полиэтилен	термопластичный полиэтилен	светостабилизир. полиэтилен
Температура эксплуатации	-60^оС ÷ +50^оС	-60^оС ÷ +50^оС	-60^оС ÷ +50^оС	-60^оС ÷ +50^оС	-60^оС ÷ +50^оС
Допустимый нагрев жил при эксплуатации	+70^оС	+90^оС	+70^оС	+90^оС	+90^оС
min радиус изгиба провода	не менее 10 Ø	не менее 10 Ø	не менее 10 Ø	не менее 10 Ø	не менее 10 Ø
Срок службы	не менее 40 лет	не менее 40 лет	не менее 40 лет	не менее 40 лет	не менее 40 лет
Применение	· - ответвлений от ВЛ; · - ввод питания в жилые помещения; · - хоз. постройки; · - прокладка по стенам зданий и сооружений.	-	- для монтажа ВЛ напряжением 10-35 кВ	· - ответвлений от ВЛ; · - ввод питания в жилые помещения; · - хоз. постройки; · - прокладка по стенам зданий и сооружений.	-
