Установка глушителя

Снятие глушителя

Предупреждение Опасность получения ожогаПри эксплуатации мотоцикла выхлопная система нагревается до чрезвычайно высокой температуры. – Не дотрагиваться до элементов выхлопной системы, пока она не остынет.

– Отвернуть винты Œ. – Стянуть глушитель вместе с резиновой втулкой с выпускного патрубка цилиндра.

– Установить глушитель и резиновую втулку Œ.

– Установить и затянуть винты .

Спецификации

Остальные винты элементов шасси

M6

10 Нм

Замена стекловолоконного наполнителя глушителя

Предупреждение Опасность получения ожогаПри эксплуатации мотоцикла выхлопная система нагревается до чрезвычайно высокой температуры. – Не дотрагиваться до элементов выхлопной системы, пока она не остынет.

Информация С течением времени частицы наполнителя улетучиваются в атмосферу, и глушитель прогорает. При этом не только увеличивается уровень шума, но и изменяются технические характеристики двигателя.

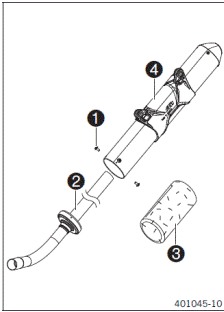

– Снять глушитель ( стр.50) – Отвернуть винты Œ. Вытянуть внутреннюю трубу . – Стянуть стекловолоконный наполнитель Ž с внутренней трубы. – Очистить элементы, которые будут установлены повторно. – Надеть стекловолоконный наполнитель Ž на внутреннюю трубу. – Насадить наружную трубу  на внутреннюю трубу с новым стекловолоконным наполнителем. – Установить и затянуть все винты Œ. – Установить глушитель ( стр. 50)

Снятие топливного бака

Предостережение Опасность возгорания Топливо чрезвычайно огнеопасно. – Запрещена заправка вблизи источников открытого огня, или при курении; при заправке двигатель всегда должен быть выключенным. Не допускать пролива топлива, особенно его попадания на разогретые элементы мотоцикла. Следует немедленно вытереть пролившееся топливо. – При нагревании топливо в баке расширяется, и, если бак переполнен, может выплескиваться из него. См. примечания, относящиеся к заправке мотоцикла топливом.

Предупреждение Опасность отравления Топливо является ядовитым, и представляет высокую опасность для здоровья. – Избегать попадания топлива на кожный покров, в глаза и на одежду. Не вдыхать пары топлива. При попадании топлива в глаза их следует немедленно промыть водой и обратиться за медицинской помощью. Пораженные участки кожи следует немедленно вымыть водой с мылом. При проглатывании топлива следует немедленно обратиться за медицинской помощью. Одежду, на которую попало топливо, следует немедленно сменить. Следует хранить топливо в подходящей канистре, в соответствии с принятыми требованиями безопасности; беречь от детей.

– Снять седло ( стр. 48)

– Перекрыть топливный кран.

– Отсоединить топливный шланг.

Примечание Из шланга может вытечь остаток топлива.

– Отвернуть винты Œ и снять кольцевые втулки.

– Отвернуть винт  и снять кольцевую втулку. – Снять вентиляционную трубку топливного бака.

– Стянуть оба спойлера, расположенные по бокам кронштейна радиатора, и снять топливный бак вверх.
