Арочная

Стандартные формы крыши

Шаг 5. Монтаж: крыши

Дом с несущими нагрузку стенами

Монгольский прототип

Двухслойный мауэрлат

(предложен Дэном Смитом & Associates)

Страница 35

Оснащение мауэрлата

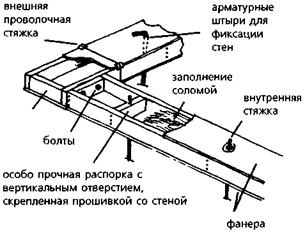

Специальный сейсмоустойчивый мауэрлат

Бетонный мауэрлат

Страница. 36

Задача: смонтировать защитную "шапку" (ком­бинация потолка, и/или крыши и изоляции), ко­торая прочно присоединяется к мауэрлату. Не­обходимо защитить верхние торцы стен и ваше внутреннее пространство от непогоды и удержи­вать тепло от проникновения внутрь или наружу из этого пространства. Для несущих конструкций имеет смысл делать легкие крыши, опираю­щиеся на все четыре стены.

забудьте сделать чердачный лаз разумных размеров, закрываемый хорошо изолирован­ной крышкой.

Купольная

Коническая

Односкатная

Двухскатная

Ваши действия:

> Изготовьте центральную часть каркаса кры­ши, используя одинаковые самодельные или готовые фермы. Завершите каркас крыши при помощи коньковых ферм или традиционной конструкции. Используйте двойные фермы в начале и конце крыши.

> Скрепляйте каркас по мере его построения, оставляя постоянные соединения в необходи­мых местах.

> Прочно присоедините все фермы (и все стропила) к внешнему краю мауэрлата при помощи подходящих креплений.

> Добавьте к каркасу крыши обрешетку. > Покройте обрешетку кровлей

> Сделайте экранированные вентиляционные окна с каждой стороны ската.

> Подшейте каким-либо материалом нижнюю сторону навеса, образованного краями ферм или стропил, оставляя отверстия для вентиля­ции чердака.

> Когда крыша на месте, установите внутрен­ние теплоизоляционные барьеры

> Установите все необходимое оборудование, включая электрическое, вентиляционное, сан­техническое, противопожарное в чердачном пространстве

> Установите потолок и изоляцию, или, наобо­рот. В условиях жаркого или очень холодного климата изоляция потолка не должна уступать изоляции стен и может превосходить ее. Не
