Сварка пластмасс.

Лекция 5.3. Высокочастотная сварка.

В отличие от металлов пластмассы не содержат свободных зарядов, не проводят электрический ток и относятся к идеальным диэлектрикам. Сварка током высокой частоты (ТВЧ) пластмасс основана на особенностях их поведения в электрическом поле конденсатора. В диэлектриках имеются так называемые связанные заряды, т.е. заряды, связанные внутренними силами (как, например, силы взаимодействия между ядром и электронами в нейтральном атоме). Эти заряды будут ориентироваться в электрическом поле конденсатора так, что часть, несущая положительный заряд, повернётся в сторону отрицательно заряженной обкладки конденсатора, а часть, несущая отрицательный заряд, - в противоположную сторону. Однако они не смогут разойтись на большие расстояния, так как этому препятствуют силы взаимодействия между ними.

Таким образом, связанные заряды – это всегда пары равных по величине и противоположных по знаку зарядов. Такие пары называются диполями, а явление смещения заряженных частиц диэлектрика во внешнем электрическом поле называется поляризацией диэлектрика.

В результате поляризации на границе диэлектрика появляются нескомпенсированные связанные заряды. На границе с положительно заряженной обкладкой конденсатора появляется отрицательный связанный заряд, а на границе с отрицательно заряженной обкладкой – положительный связанный заряд.

Различают несколько видов поляризации: электронную, ионную, дипольную и др.

На рис.5.1, а показано, как происходит электронная поляризация атома, имеющего положительное ядро и один электрон, вращающийся вокруг ядра по круговой орбите.

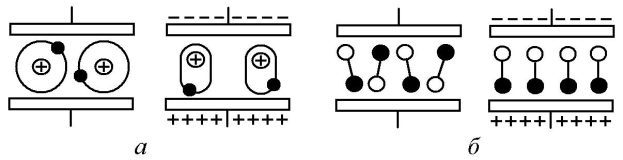

Рис.5.1. Схемы поляризации диэлектриков: а – электронная; б – дипольная

При помещении такого атома в электрическое поле конденсатора ядро будет испытывать действие силы, вынуждающей его смещаться к отрицательно заряженной обкладке конденсатора, а электрон – действие такой же силы, но направленной в обратную сторону. Под действием этих сил атом деформируется и центр орбиты электрона будут смещен относительно ядра.

Ионная поляризация характерна для веществ, имеющих кристаллическую решетку (например, поваренная соль NaCl), в узлах которой в чередующемся порядке расположены положительные и отрицательные ионы. Под действием электрического поля решетка деформируется из-за смещения ионов к обкладкам противоположного заряда.

Наибольший интерес для понимания сущности сварки ТВЧ представляет механизм поляризации материалов, имеющих готовые диполи – полярные молекулы – даже при отсутствии электрического поля. Примером могут служить макромолекулы поливинилхлорида, состоящие из звеньев «–СН₂–СНСl–» (рис.5.2).

Рис.5.2. Структурная формула звена макромолекулы поливинилхлорида

Несимметричность строения обуславливает смещение центра отрицательного заряда к атому углерода, связанному с хлором, т.е. звено представляет собой микродиполь.

При внесении такого вещества в электрическое поле конденсатора микродиполи будут ориентироваться так, как это показано на рис.5.1, б. Такой вид поляризации называется дипольной поляризацией.

Следует указать, что в одном веществе может одновременно существовать несколько видов поляризации.

В случае переменного электрического поля при смене знака заряда на обкладках конденсатора будет меняться и ориентация участков макромолекул (диполей). Однако при дипольной поляризации частицы диэлектрика смещаются с запаздыванием по отношению к напряженности электрического поля. Такое запаздывание объясняется тем, что смещению звеньев будут препятствовать внутренние силы, связывающие их с соседними звеньями той же макромолекулы, или соседние макромолекулы. Электромагнитная энергия, затрачиваемая на преодоление этих сил, выделяется в виде тепла в диэлектрике, что и приводит к его разогреву до температуры сварки. Это запаздывание, а следовательно, и скорость превращения электромагнитной энергии в тепловую характеризуются углом диэлектрическ их потерь δ.

Для количественной оценки свариваемости пластмасс в высокочастотном электрическом поле используют величину k, называемую фактором потерь.

Фактор потерь (и, соответственно, нагрев диэлектрика) определяется произведением диэлектрической проницаемости ε и тангенса угла диэлектрических потерь (tgδ)

k = ε×tgδ.

Методом ТВЧ хорошо свариваются материалы, для которых фактор потерь k > 0,01. К таким материалам относятся поливинилхлорид (k =0.04-0,4), поливинилиденхлорид (k =0,15-0,4), полиамиды (k =0,025-0,128), полиметилметакрилат (k =0,058-0,096) и др. Очень низок фактор потерь у полиэтилена (k =0,00022-0,00096), полистирола (k =0,0024-0,0054), полиэтилентерефталата (лавсан) (k =0,006). В связи с этим сварка ТВЧ этих материалов без вспомогательных средств невозможна.

Удельную мощность Р _УД (Вт/см²), выделяемую в единице объема диэлектрика, помещенного в переменное электрическое поле, определяют по формуле

Р _УД = 0,555×ε×tgδ× f × Е ²×10^-12,

где f – частота изменений направления поля, Гц; Е – напряженность поля в материале, В/см.
