Фильтр напряжения обратной последовательности

Фильтр напряжения обратной последовательности является устройством (рис. 6-19), при помощи которого можно получить напряжение U_тп, пропорциональное составляющей обратной последовательности, содержащейся в напряжении сети

:

Составляющие прямой и нулевой последовательностей такой фильтр не пропускают. Поэтому реле, подсоединенное к выход­ным зажимам фильтра, реагирует только на U₂.

Для упрощения конструкции фильтр обычно включается на линейные напряжения, которые не содержат нулевой последова­тельности.

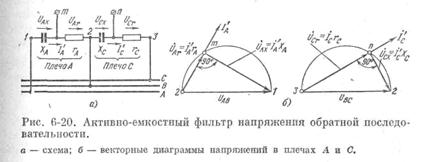

Наибольшее распространение получили фильтры, состоящие из активных и реактивных сопротивлений, образующих два «плеча» А и С (рис. 6-19), питающихся напряжениями U_АВ и U_ВС.

Таким образом, напряжения каждого плеча образуют прямо­угольный треугольник (рис. 6-20, б).

Векторная диаграмма фильтра при питании его напряжением прямой последовательности построена на рис. 6-21.

Показав векторы напряжений между зажимами 1, 2 и 2, 3, строят падения напряжения в плечах (между 1 и 2_, 2 и 3) так, чтобы выполнялись условия (6-5а) и (6-6), для чего точки тип должны совпадать, как это показано на диаграмме рис. 6-2!. Из полученных при этом треугольников напряжений плеч А и С

следует:

Учитывая, что при разомкнутых зажимах тп напряжения пропорциональны сопротивлениям, находим соотношения сопротивлений соответствующих плеч, необходимые для выполнения условия (6-5а), а именно:

Теперь посмотрим, что получится на выходе фильтра с вы­бранными параметрами, если к его зажимам 1, 2 и 3 подвести

Оптимальные условия отдачи мощности имеют место, когда реактивные сопротивления фильтра и реле равны, но различны по знаку [см. § 3-8; уравнение (3-22)].

При трехфазных к. з. и в режиме симметричной нагрузки напряжение, питающее фильтры, содержит только составляющую прямой последовательности, и поэтому напряжение на выходе фильтра в этих случаях равно нулю или, точнее, напряжению небаланса.

Напряжение небаланса возникает из-за неточ­ности подбора сопротивлений плеч, а также из-за наличия не­которой несимметрии напряжения, питающего фильтр, и при отклонении частоты этого напряжения от номинального значения 50 Гц. В последнем случае изменится сопротивление конденсато­ров х_с и произойдет нарушение заданных соотношений между х_с и r, включенных в плечи фильтра.

Если в рассмотренном фильтре переставить местами напряже­ния Uс и U_В, то при питании фильтра напряжением обратной последовательности выходное напряжение U_тп будет равно нулю, а при питании его напряжением прямой последовательности на зажимах появится напряжение,- пропорциональное U₁. Таким образом, рассмотренная схема превратится в фильтр прямой последовательности. Этот вывод нетрудно подтвердить, построив векторные диаграммы фильтра для указанных случаев.
