Этап 1. Через сутки, когда клей точно полностью высох, добываем из-под пресса заготовку клинка

Этап 4

Этап 3

Этап 2

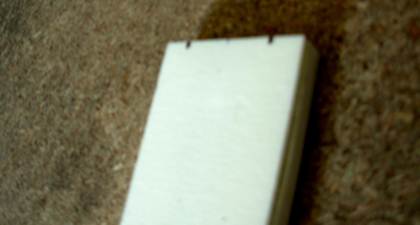

Через сутки, когда клей точно полностью высох, добываем из-под пресса заготовку клинка. Отступаем от края на 0,5 см, делаем отметку перпендикулярно краю

И обрезаем по ней

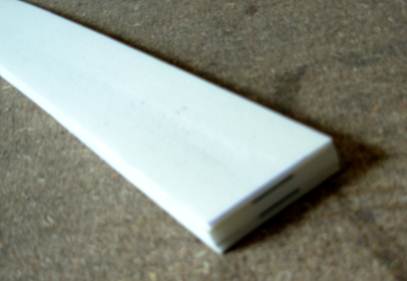

Срез

Отмеряем от свежеобрезанного края 75 см, размечаем

Обрезаем



Размечаем центр заготовки по пруту

Отмеряем от него в обе стороны на конце клинка по 2,25 см

А в основании по 2,75 см



Соединяем отметки между собой

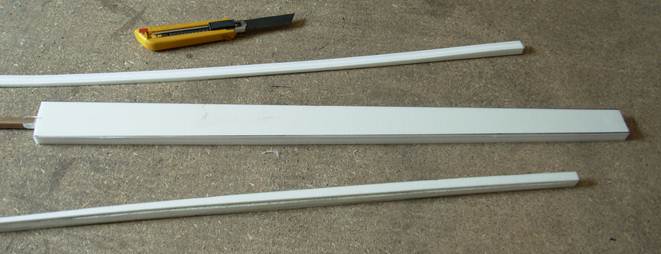

Меняем лезвие в ноже на новое и обрезаем с помощью длинной линейки точно по разметка, стараясь одним резом прорезать заготовку насквозь и удерживать лезвие ножа перпендикулярно поверхности заготовки.

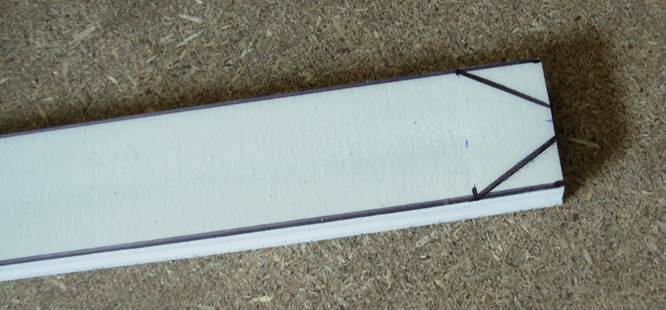

Размечаем кончик клинка согласно схеме

Обрезаем

Убираем все угла с помощью наждачной бумаги

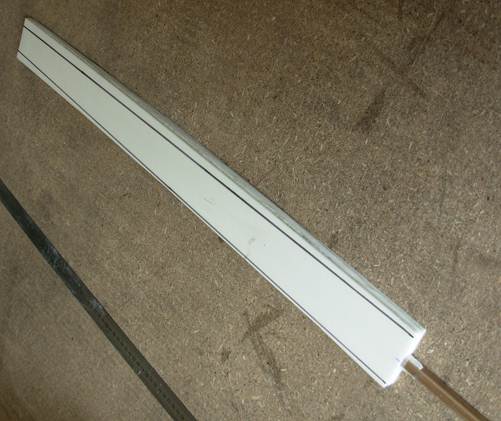

Размечаем кромки клинка

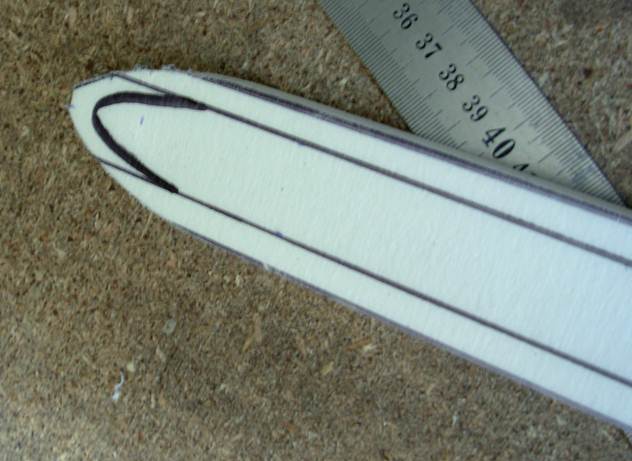

И на кончике. Важно: не делайте кромку слишком широкой – ни в одном месте толщина обкладочной полосы не должна быть меньше номинальной относительно прута.



Заменяем лезвие в ноже и режем кромки. Чтобы не получалось как на фото, нужно при этом удерживать нож как можно ровнее, под максимально большим углом к разрезу и производить как можно меньше пилящих движений (острый нож режет и без них). Чем ровнее будет кромка после реза, тем меньше впоследствии придется работать наждачной бумагой.

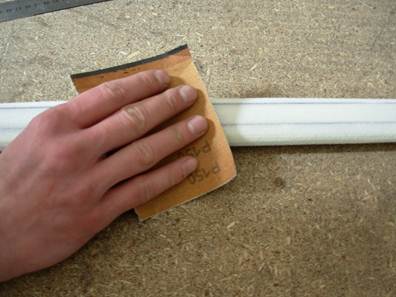

К чему после этого и приступаем, обрабатывая кромки

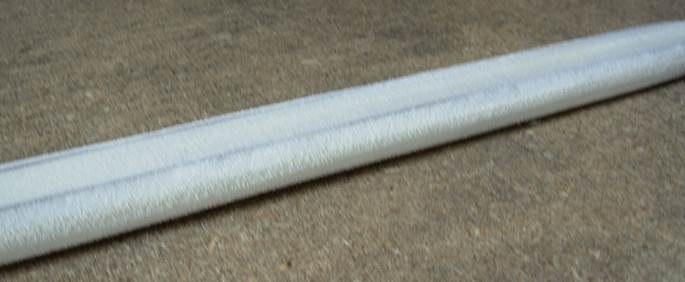

До адекватного вида

Извлекаем из-под пресса заготовки гарды и яблока

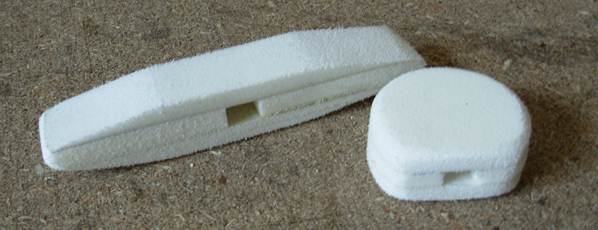

И обрабатываем их, да-да, в основном, наждачной бумагой, до адекватного вида

Примеряем всё на прут по нашим разметкам. Отпиливаем пилкой по металлу излишек прута, обрабатываем спил.

Отпиливаем кусок трубки длиной 12 см

Примеряем всё с ней. Разбираем всё и собираем заново, тщательно проклеивая все стыки материалов

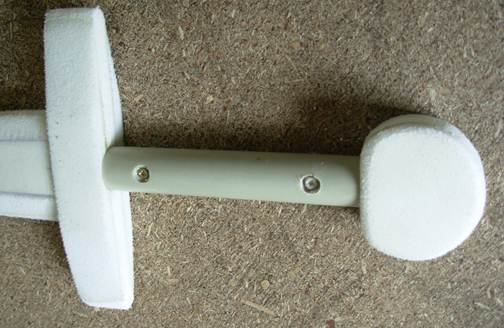

Через полчаса, когда клей немного застынет, сверлим в трубе и пруте два отверстия 2 мм толщины, делаем на трубе потаи сверлом 8 мм (чтобы шляпка самореза полностью утапливалась в тело трубы) и закручиваем шурупы в прут сквозь трубу





Через несколько часов наш меч полностью готов к покраске латексом.

Но перед этим его ОБЯЗАТЕЛЬНО нужно пройти меч строительным феном – если этого не сделать, вся поверхность будет покрыта мерхими заусеницами и внешний вид будет изрядно испорчен. Пройдите феном по всем зашкуренным поверхностям, приглаживая торчащий ворс рукой. ОСТОРОЖНО:

1) Засовывать руку в струю фена нельзя категорически, иначе возможны ожоги.

2) Не передерживайте фен на отдельных участках, особенно на клеевых швах – они могут разойтись.

3) Попробуйте выгладить ворс рукой, после разогрева феном, сначала на каком-нибудь ненужном обрезке.

Для начала подготовим место, в котором будет сушиться клинок. Это должно быть хорошо проветриваемое место в тени (ни в коем случае не под прямыми лучами солнца). Желательно подстелить что-нибудь на пол, ибо латекс с некоторых поверхностей (к примеру ковров и ковровых покрытий) отчистить крайне проблематично.

Делаем из скотча петлю на рукоять, за которую мы будем подвешивать меч для сушки.

Смешиваем половину банки латекса с 15-20 граммами чёрной краски. Вторую половину делим на 2 неравные части, большую из которых в отдельной посуде смешиваем с 10 граммами краски цвета «сталь», а меньшую - с 5 граммами «бронзы».

Несколько общих советов по окраске:

1) Не спишите – не пытайтесь залить изделие как можно более толстым слоем. Текущие капли изрядно портят внешний вид и увеличивают расход латекса.

2) Работайте кистью длинными мазками, чтобы свести к минимуму разводы.

3) Не пытайтесь красить поверх не досохший до конца слой. Это чревато полной порчей внешнего вида изделия.

Начинаем красить.

Сначала наносим 5-6 слоёв латекса с чёрной краской на всё тело меча, включая гарду и яблоко. После каждого слоя тщательно промываем кисть в проточной воде, иначе к следующему слою придется брать новую. Даём каждому слою полностью просохнуть. Признаком полного высыхания слоя является исчезновение белёсых разводов – высохший латекс прозрачный.

После высыхание последнего чёрного слоя наносим на клинок один за другим два-три слоя латекса с краской «сталь». При этом стараемся не попадать краской на гарду.

После высыхания клинка наносим на гарду и яблоко 2-3 слоя латекса с крской «бронза».

Покрываем с помощью новой кисти полностью высохший меч Finish Cover. Покрываем тщательно, стараясь не пропускать даже маленьких участков. Finish Cover увеличивает прочность наружного покрытия меча и предохраняет латекс от потери эластичности. Оставляем меч висеть на некоторое время – от 10-12 часов до несколько суток – в зависомости от разной температуры и влажности Finish Cover нужно различное время, чтобы полностью полимеризоваться.



Когда Finish Cover совсем перестанет липнуть к рукам, можно переходить к последней фазе – доделке рукояти.

Приклеиваем к бокам рукояти (по плоскости клинка) 2 полосы толстой кожи.

Когда клей подсохнет, обматываем всё это тканевой изолентой.

Покрываем её клеем, даём чуть подсохнуть.

Намазываем тонким слоем клея тонкую кожаную ленту и наматываем её на рукоять с нахлёстом 5-7 мм, подмазывая клей под витки.

Даём высохнуть.





В итоге должен получиться вот такой меч





Фото для мануала сделаны в процессе изготовления меча человеком без опыта производства, просто следуя устным инструкциям. У вас, я уверен, тоже получится. Удачи.



С уважением, Хельг.



Готовим инструменты и материалы и приступаем к первому этапу – изготовлению заготовок на клинок, гарду и яблоко.



Начинаем с клинка.

Для начала тщательно зачищаем наждачной бумагой все полосы пены с обеих сторон.

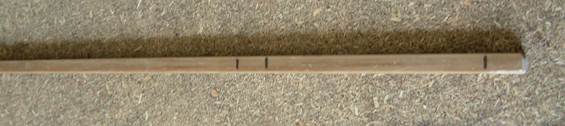

После этого размечаем прут сердечника. От предполагаемого кончика отступаем 72,5 см, делаем отметку, отступаем 2,5 см, делаем ещё 1 отметку, и через 12 см – ещё одну.

Размечаем на полосе ПП30/10 место для размещения прута. Первая отметка в 3 см от края полосы (там будет кончик клинка)

Укладываем прут посредине полосы и обводим его маркером





Вырезаем по получившейся разметке паз для прута

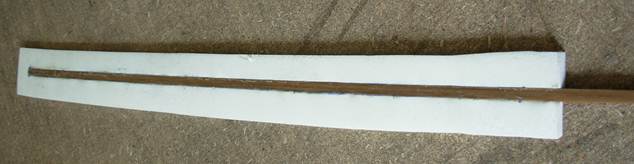

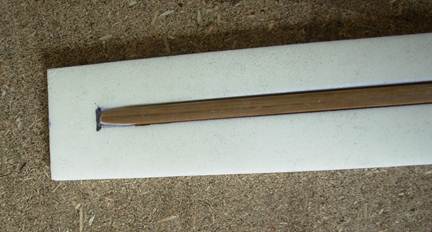

Примеряем прут в получившийся паз



Намазываем боковые плоскости прута и паз изнутри клеем и даём чёть подсохнуть. Потом наносим на прут второй слой клея и приклеиваем его внутрь паза.



Берём имеющийся у нас кусок кожи и разрезаем его на 2 полоски, размерами 2,5х10 см.

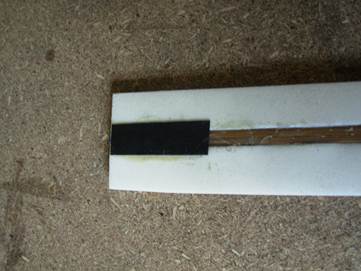

Приклеиваем их с двух сторон поверх конца прута так, чтобы край кожи был вровень с краем полосы



Даём чуть подсохнуть и, тщательно промазываем клеем полосы склеиваем их

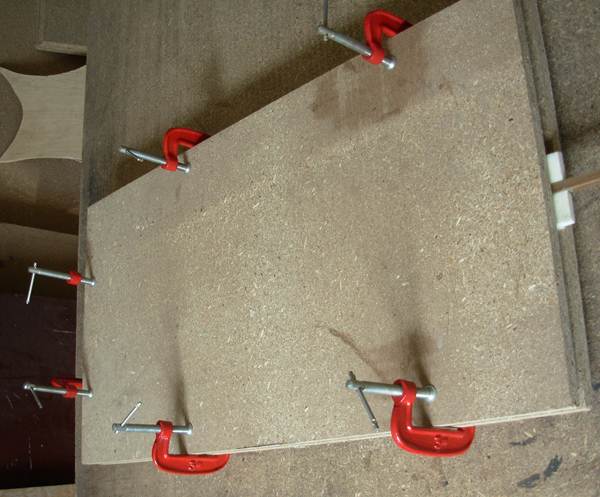

Оставляем на 10-15 минут, периодически прижимая руками пытающиеся изогнуться полосы. Как только клей схватится так, что они перестанут двигаться друг относительно друга, ставим под пресс.



Принимаемся за изготовление гарды и яблока.

Вырезаем из эпп30/10 3 кругляша 6 см диаметром и три полосы размерами 3х15 см.

Размечаем так, как показано на картинке (разметка под паз 1 см шириной)

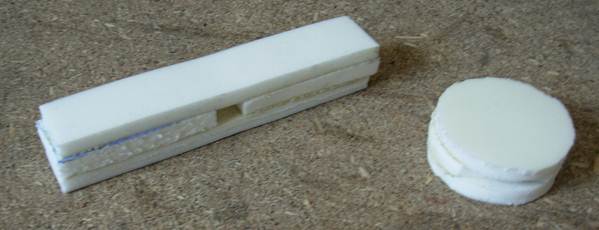

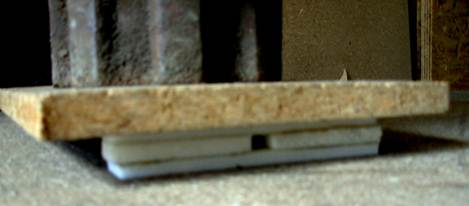

Обрезаем по разметке, склеиваем и ставим под пресс
