Установка рабочей платы-половинки на Т612ВТ

1. Убедитесь, что нижняя сторона рабочей платы чистая и гладкая и на ней нет остатков материалов или следов чистящих веществ.
2. Убедитесь, что крепежные отверстия на рабочей плате чистые, в них нет

остатков материалов или следов чистящих веществ.

1. Откройте верхнюю крышку Т6ХВТ.
2. Поместите рабочую плату на рабочий стол Т612ВТ так, чтобы фаски были быть расположено в дальнем правом углу и выровняйте рабочую плату по 4 крайним левым или 4 крайним правым отверстиям под винты. См.рис.3-23
3. Закрепите винтами плату по всем 4 углам с помощью ключа из стартового набора. Постепенно закручивайтевсе 4 угла платы-половинки один винт за другим по периметру платы до тех пор, пока они все не будут достаточно подтянуты. Будьте осторожны, чтобы не перетянуть винты или не уронить их в рабочую зону.
4. При необходимости установите вторую плату-половинку как описано выше.
5. Рабочая плата должна лежать всей плоскостью на рабочем столе и плотно касаться магнитов. Если нет, возможны остатки материалов между столом и платой.

Замечание: Очень важно всегда устанавливать плату-половинку так, чтобы фаска была расположена сзади в правом углу, если смотреть с лицевой стороны машины. Это продлевает жизнь рабочей платы, так как сохраняется одинаковая ориентация по отношению к фрезе.

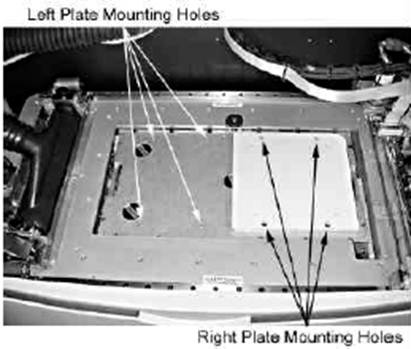

Рис. 3-23 Установка рабочей платы-половинки на Т612ВТ
