Калибровка головки по сведению

Головки T6ХВТ должны быть откалиброваны одна относительно другой, с тем чтобы определить разницу в их относительном положении и траекториях нанесения капель. Ошибки в калибровке их положения друг относительно друга приведут к плохому качеству поверхности модели.

Процесс калибровки по сведению состоит из построения модели, которую оператор может рассмотреть и затем ввести информацию о взаимном положении головок, которая используется при необходимости для корректировки реального смещения.

Таким образом этот процесс действительно изменяет взаимное положение по x и y

работающих головок до тех пор, пока они не будут соответствующим образом выровнены. Величина смещения показывается в меню состояния.

Калибровка по сведению должна выполняться перед каждым построением. Если какая-либо головка перемещается относительно ее посадочного места независимо от причины, необходимо выполнить калибровку по сведению еще раз. Калибровка по сведению может быть выполнена как для основной, так и для поддерживающей головки. Обычно калибровка по сведению выполняется только поддерживающей головки. Только в одном случае выполняется калибровка по сведению для основной головки – когда головка заменяется в процессе построения модели. В этом случае поддерживающая головка становится абсолютной точкой отсчета относительно модели, и основная головка выравнивается по отношению к поддерживающей.

Существуют два режима разрешения при калибровке по сведению – нормальная и тонкая калибровка. Нормальная обычно используется, когда устанавливается новая головка, или есть причины считать, что потребуется большая корректировка сведения головок. Тонкая калибровка обычно используется между построениями головок, когда требуются небольшая корректировка сведения головок.

Если используется нормальная калибровка, то за ней необходимо выполнить тонкую калибровку головок.

Процесс калибровки по сведению состоит из построения калибровочной модели и использовании результатов для установления правильных значений смещений. Калибровочная модель состоит из однослойной матрицы 9 x 9, состоящей из символов ‘+’ с метками строк и столбцов. Символы и метки сначала печатаются основным материалом. Колонки обозначаются буквами ‘A’ - ‘I’. Строки - цифрами 1 - 9. Другая матрица 9 x 9 из символов ‘+’ затем печатается красным материалом со смещением относительно символов из голубого основного материала. Периметр квадрата с матрицами печатается попеременно голубым и красным материалом в смежных углах. См.рис. 4-19 Калибровочная модель сведения головок.

Основная и поддерживающая головки считаются откалиброванными правильно, когда пересечения голубых и красных линий, образующих периметр квадрата, выровнены. Это соответствует также условию, когда центры красного и голубого символов совпадают. Оператор вводит в программу управления T6ХВТ положение наилучшего совпадения голубого и красного символов (букву столбца и цифру строки). Затем управляющая программа T6ХВТ делает необходимое выравнивание и печатает следующую калибровочную модель. Процесс калибровки по сведению продолжается до тех пор, пока не будет установлено правильное смещение, при котором периметр и голубой и красный символы в центре не будут правильно выровнены.

Рис. 4-19 Калибровочная модель по сведению головок

Калибровка по сведению может быть выполнена, если обе головки имеют соответствующую воздушную подушку, отсутствует воздух в греющих линиях и головки правильно откалиброваны по расходу.

Для выполнения калибровки головки по сведению:

1. Откройте верхнюю крышку T6ХВТ, поместите чистую калибровочную карточку в держатель и закройте крышку. См.рис. 4-15.

2. Выберите S-> Service, C-> Calibrate, S-> Support, N-> Normal [F ->Fine] в меню управления для выбора нужной функции калибровки.

ЗАМЕЧАНИЕ 1: Если обе головки были хорошо откалиброваны при прошлом построении, вы можете начать калибровку с режима тонкой калибровки (fine offset calibration).

ЗАМЕЧАНИЕ 2: Режим нормальной калибровки (Normal offset calibration) обычно выполняется перед тонкой калибровкой при замене головки или были сделаны большие изменения в калибровку по расходу или совпадение символов ‘+’ при тонкой калибровке выходит за пределы шкалы.

ЗАМЕЧАНИЕ 3: Если требуется нормальная калибровка по сведению, за ней всегда необходимо выполнить тонкую калибровку.

3. Нажмите R-> Resume для запуска печати калибровочной модели.

4. Наблюдайте завершение построения модели T6ХВТ и появление сообщения:

Рис. 4-20 Калибровка по сведению – Выбор колонки

5. Откройте крышку и удалите калибровочную карточку.

6. С помощью лупы установите строку и колонку, гле голубой и красный символы‘+’ совпадают наилучшим образом.

Рис. 4-21 Подробности калибровки по сведению

ЗАМЕЧАНИЕ 1: Лучше рассматривать символы с помощью 10X лупы.

ЗАМЕЧАНИЕ 2: Рекомендуется определять положение совпадения символов, используя голубую линию как базовую. Затем определить какая строка (столбец) имеет видимый красный материал.См.рис. 4-21.

Важно, что вы ищете символы ‘+’, которые выглядят полностью голубыми, и окружены ‘+’ символами с красным изнутри и голубым снаружи по отношению к выбранному символу. Убедитесь в правильном выравнивании, наблюдая голубые и красные линии периметра квадрата, которые должны совмещаться на всех четырех сторонах квадрата.

7. Введите букву [A – I], указывающую столбец наилучшего совпадения вертикальных линий символов ‘+’ и нажмите ‘Enter’.

8.Наблюдайте следующее сообщение:

Рис. 4-22 Калибровка по сведению – выбор строки

9. Введите номер [1 – 9] строки, где горизонтальные линии символов ‘+’ наилучшим образов совпадают и нажмите ‘Enter’.

Рис.4-23 Калибровка по сведению – вне заданного диапазона

10. Если вводятся другие комбинации, чем ‘E’, ‘5’, проводится внутренняя настройка калибровки, появляется сообщение на мониторе ‘out of tolerance’

и требуется повторить вышеуказанные пункты, используя новую карточку.

11. Калибровка по сведению считается законченной, когда символы основного и поддерживающего материалов наилучшим образом совпадают в столбце ‘E’ и строке ‘5’ при тонкой калибровке. Это также справедливо и для случая, когда голубая и красная линии, образующие периметр квадрата, хорошо совпадают друг с другом на всех сторонах квадрата. Калибровка по схождению завершена, когда введены параметры ‘E’, ‘5’ и появляется следующее сообщение.

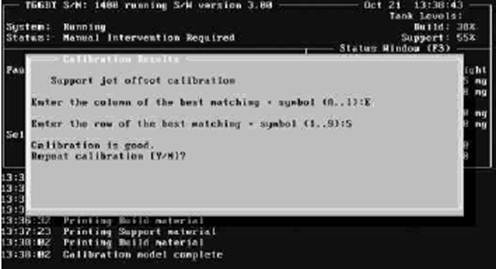

Рис. 4-24 Хорошая калибровка по сведению

ЗАМЕЧАНИЕ: Если по какой-либо причине калибровочная модель была напечатана, а вы не хотите делать сведение, нажмите ‘Enter’ или ‘ESCape’ вместо введения метки столбца A – I.
