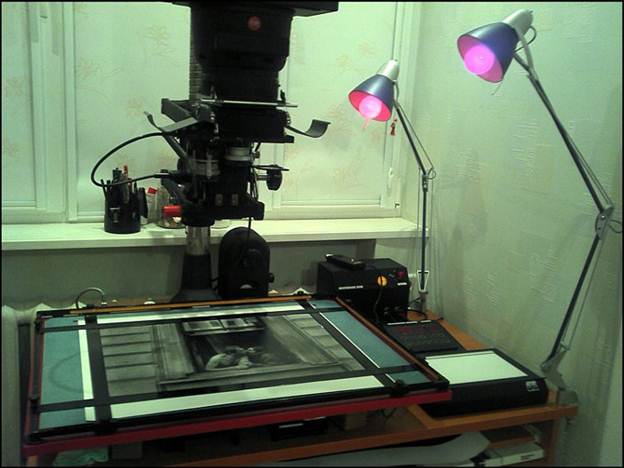

Рамка кадрирующая большого размера

Журнал проведения предсменного медицинского освидетельствования

Дата	Фамилия, имя, отчество	Табельный номер	Жалобы	Артериальное давление	Пульс	Температура тела	Проба на наличие алкоголя или другого психоактивного вещества	Направления к специалисту с указанием предполагаемого диагноза	Подпись медицин ского работни ка

_________________________

из того, что, может, не видно на рисунках:

1) сперва красил линейки - ну, там грунт, краска, лак - морока, вобщем. в последствии купил черную матовую самоклейку и обернул линейки.

2) оранжевые полоски на раме - нарисовал в постскрипте линейки, распечатал на самоклеющейся бумаге на принтере и приклеил по периметру рамы. дает возможость печатать в точные размеры. если надо могу выложить pdf-ки.

3) рама из Н-образного алюминиевого профиля. почти все крепления - заклепки.

4) крепеж линеек к раме кусочками П-образного профиля с болтами.

5) синяя фигня сверху - линолеум. в нем прорези под все основные форматы бумаги. к основанию приклеен двусторонним скотчем.

вроде все Улыбка

upd:

6) линейки кладем, как бы ето сказать, друг на друга. т.е. каждая накрывает каждую. ну, надеюсь, понятно)

по материалам, могу попробовать прикинуть

1) линейки $4 х 4 шт. = $16

2) ДСП заказал у мебельщиков, точно не помню, думаю что-то около $10-12

3) профили все в сумме думаю до $20

4) линолеум обрезки можно, наверное, найти за пиво: 1-2 бут.

5) самоклейка $1.5/метр, ушла пара метров.

6) грунт-краска для рамы - до $10.

7) по мелочи - бумага для шкал, скотч, петли, болты, заклепки, резиновые упоры - еще, скажем, $10-20

прорези для того чтобы новый лист бумаги сразу занимал нужное положение на рамке.

вот как-то так выглядит вырез

- упор для бумаги с одной стороны (не выскакивает и не съезжает)
- и горка для бумаги с другой (плавно опускается, не заламывается)

верно, профиль в строительных супермаркетах
схематически нарисовал как выглядит крепление линеек к раме:

снизу две заклепки держат (свободно ходят) в Н-профиле, сверху болт, чтоб не соврать, М6 или М5, точно не помню. болт с пластиковой шляпкой - такие вроде идут для мебели, чтобы выравнивать по горизонтали)

все алюминиевые части в моей рамке - куски профиля: Н-, П- и L-образные:

вот, размеры:

все три профиля покупал в строительном супермаркете.
Н-образный на саму раму
П-образный на скобы для крепление линеек на раме
L-образный на уголки для соединения Н-профиля в раму
